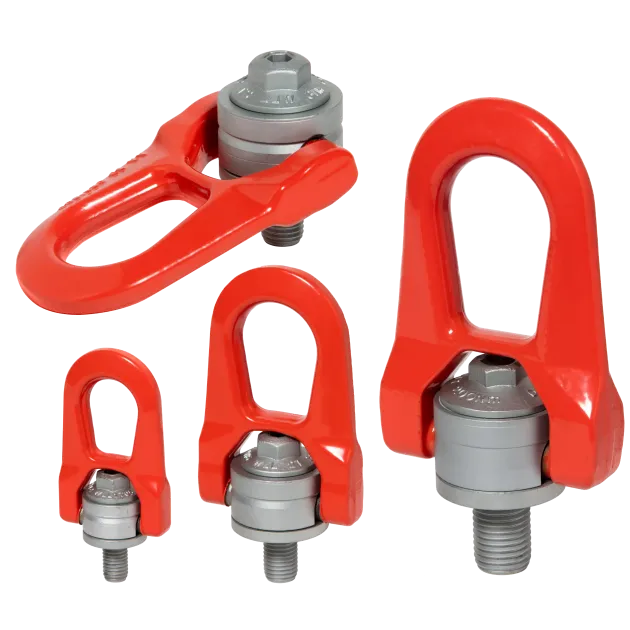

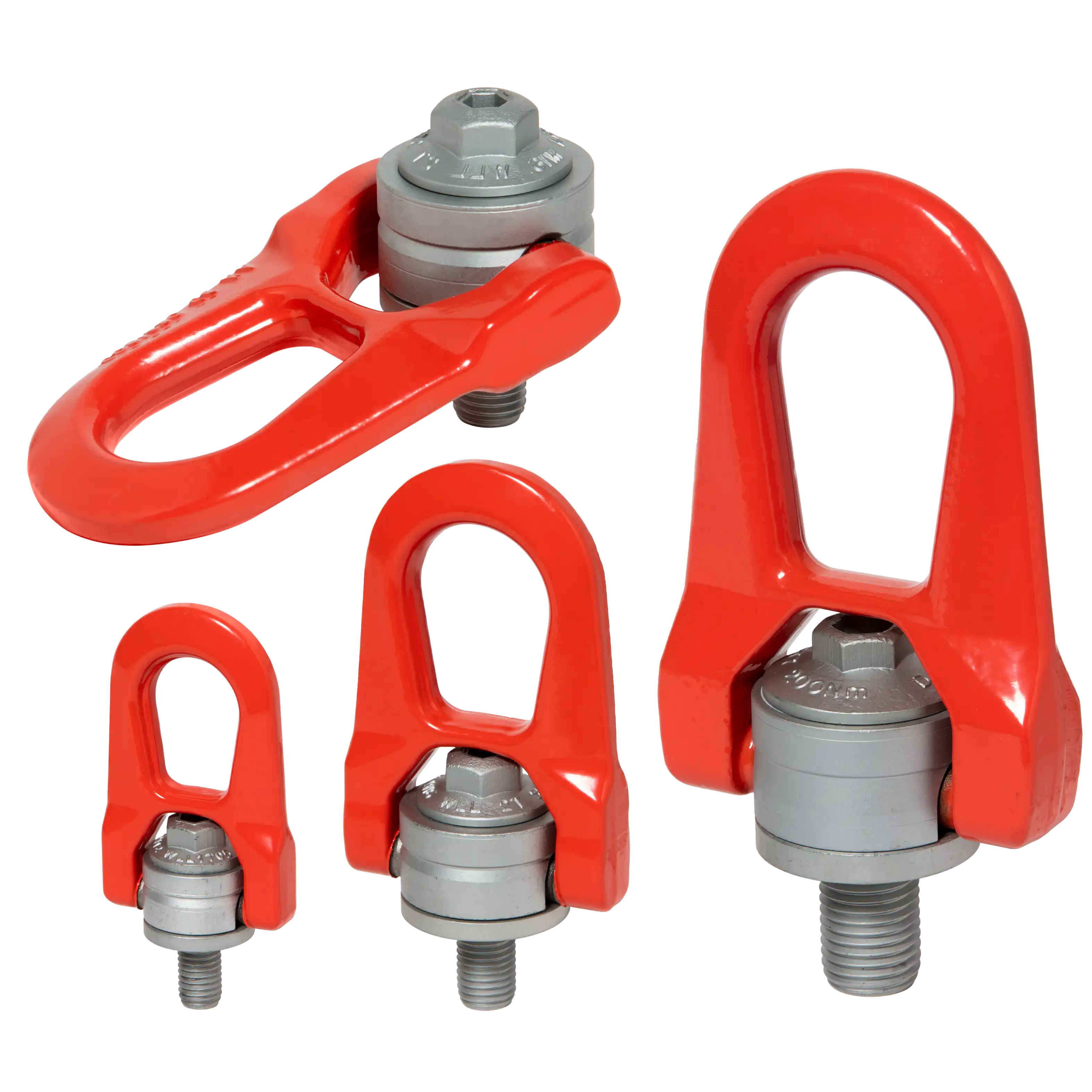

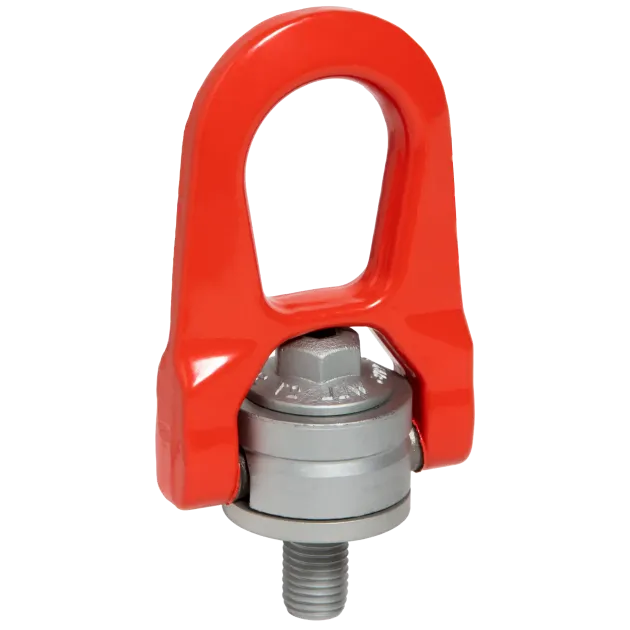

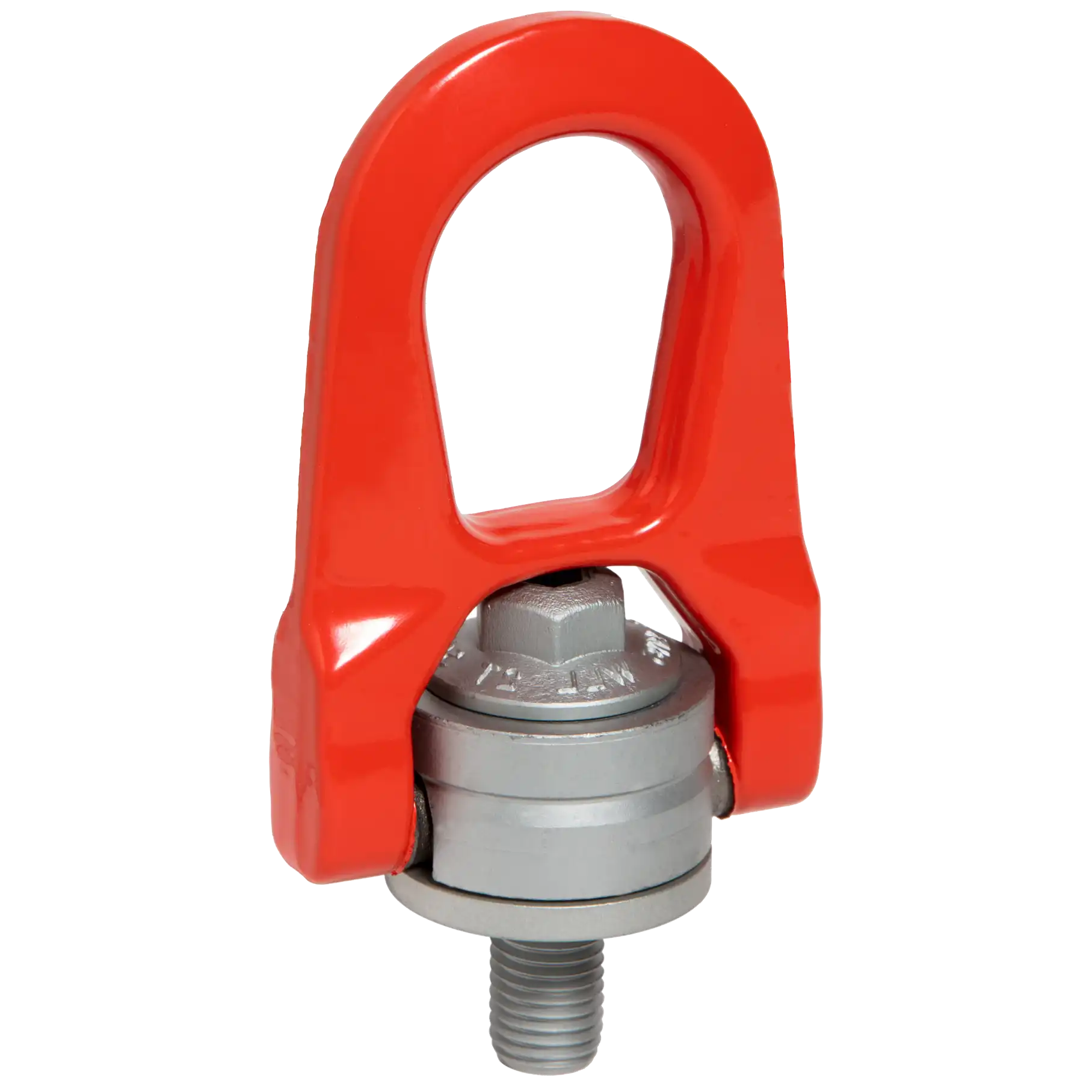

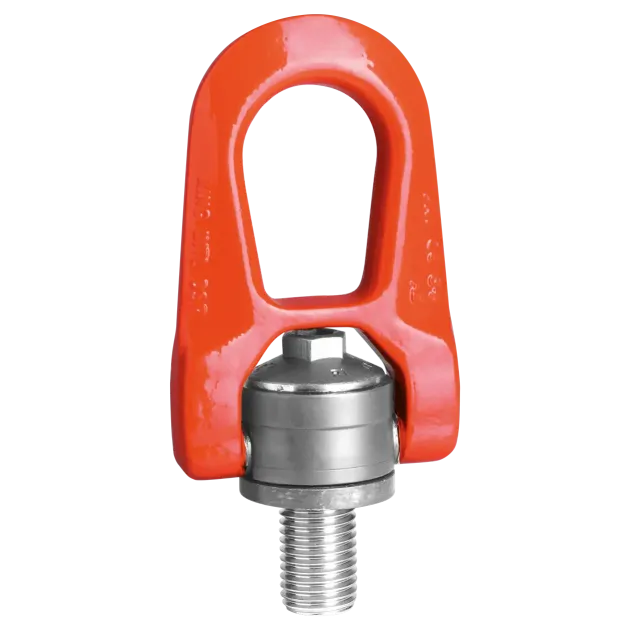

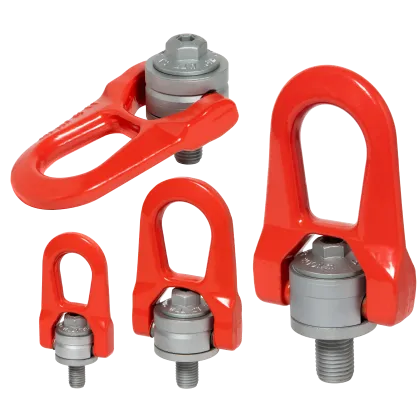

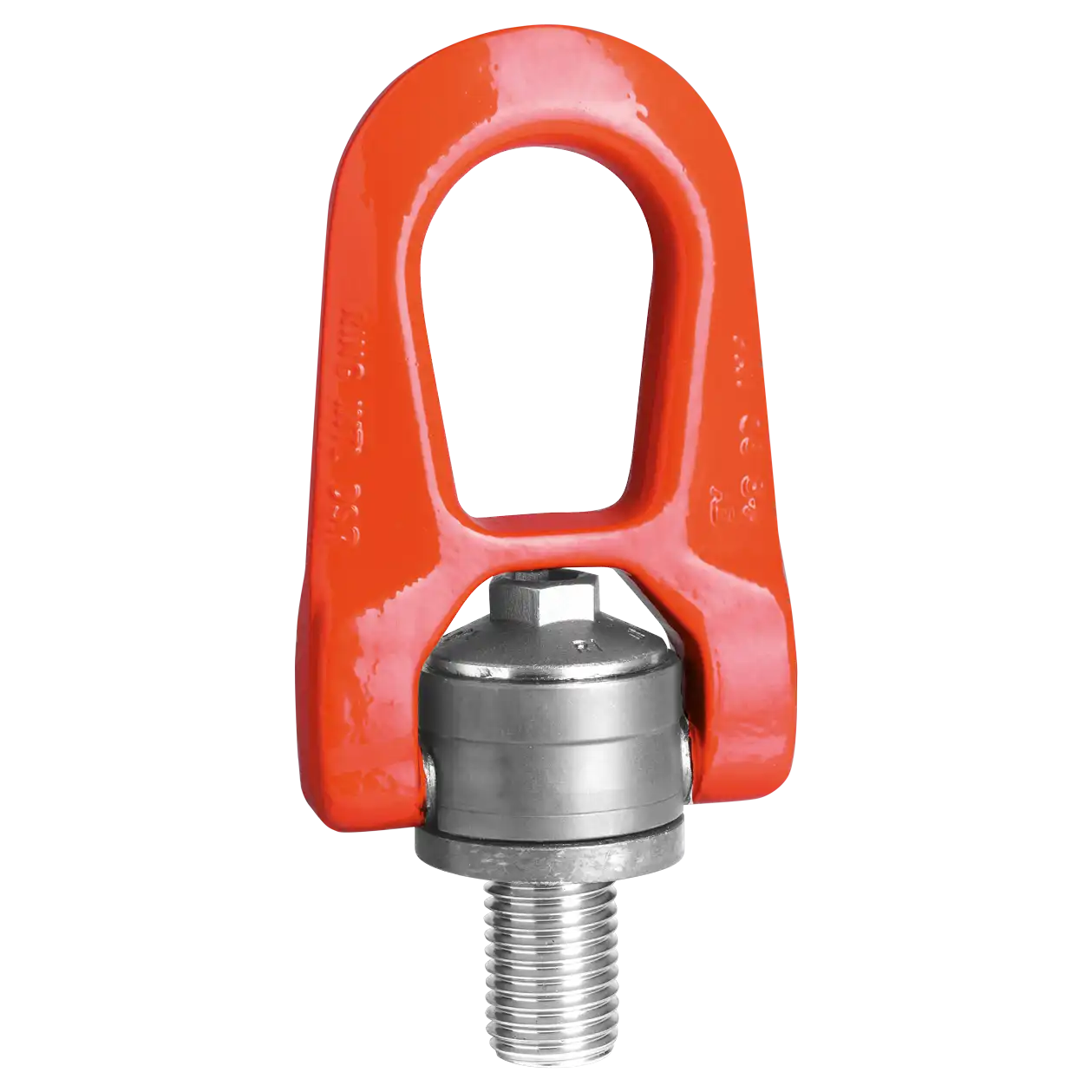

Transportbügel Typ RSE
- zum Anschlagen von Lasten
- Tragfähigkeit 360 - 10000 kg
- Gewinde M4 - M42
- UNC-Gewinde auf Anfrage
- 360 Grad drehbar
- 180 Grad schwenkbar
- allseitig belastbar, mit unverlierbarer Befestigungsschraube, mit Schraubenkopfschutz
- im fest verschraubten Zustand in Zugrichtung einstellbar
- Aufhängebügel pulverbeschichtet, Korpus und Schraube vollverzinkt
- Temperaturbereich zwischen -20°C und +200°C
- Tragfähigkeitskennzeichnung
Abmessungen [mm]:
Modell | WLL | Gewinde M | L1 | S1 | S2 | A | B | C | D | E | F | G |
RSE1005 | 300 | 5x0,8 | 15 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
RSE1006 | 400 | 6x1,0 | 15 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
RSE1008 | 1000 | 8x1,25 | 15 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
RSE1010 | 1500 | 10x1,50 | 18 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
RSE1012 | 1500 | 12x1,75 | 21 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 |
RSE1014 | 2600 | 14x2,00 | 23 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
RSE1016 | 2800 | 16x2,00 | 27 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
RSE1018 | 2500 | 18x2,50 | 27 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
RSE1020 | 2800 | 20x2,50 | 30 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 |
RSE1022 | 6000 | 22x2,50 | 33 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
RSE1024 | 6500 | 24x3,00 | 36 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
RSE1027 | 6500 | 27x3,00 | 40 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
RSE1030 | 6500 | 30x3,50 | 45 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 |
RSE1036 | 10000 | 36x4,00 | 54 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 |
RSE1042 | 10000 | 42x4,50 | 63 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 |
Tragfähigkeiten [kg]:
Modell | 1-Strang | 2-Strang | 3-/4-Strang | ||||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
| |
RSE1005 | 300 kg | 100 kg | 200 kg | 600 kg | 140 kg | 100 kg | 210 kg | 100 kg | |
RSE1006 | 400 kg | 200 kg | 400 kg | 800 kg | 280 kg | 200 kg | 420 kg | 200 kg | |
RSE1008 | 1000 kg | 500 kg | 1000 kg | 2000 kg | 700 kg | 500 kg | 1050 kg | 500 kg | |
RSE1010 | 1500 kg | 900 kg | 1800 kg | 3000 kg | 1260 kg | 900 kg | 1890 kg | 900 kg | |
RSE1012 | 1500 kg | 1300 kg | 2600 kg | 3000 kg | 1820 kg | 1300 kg | 2730 kg | 1300 kg | |
RSE1014 | 2600 kg | 1800 kg | 3600 kg | 5200 kg | 2520 kg | 1800 kg | 3780 kg | 1800 kg | |
RSE1016 | 2800 kg | 2300 kg | 4600 kg | 5600 kg | 3220 kg | 2300 kg | 4830 kg | 2300 kg | |
RSE1018 | 2500 kg | 2300 kg | 4600 kg | 5000 kg | 3220 kg | 2300 kg | 4830 kg | 2300 kg | |
RSE1020 | 2800 kg | 2500 kg | 5000 kg | 5600 kg | 3500 kg | 2500 kg | 5250 kg | 2500 kg | |
RSE1022 | 6000 kg | 4500 kg | 9000 kg | 12000 kg | 6300 kg | 4500 kg | 9450 kg | 4500 kg | |
RSE1024 | 6500 kg | 5500 kg | 11000 kg | 13000 kg | 7700 kg | 5500 kg | 11550 kg | 5500 kg | |
RSE1027 | 6500 kg | 6000 kg | 12000 kg | 13000 kg | 8400 kg | 6000 kg | 12600 kg | 6000 kg | |
RSE1030 | 6500 kg | 6300 kg | 12600 kg | 13000 kg | 8820 kg | 6300 kg | 13230 kg | 6300 kg | |
RSE1036 | 10000 kg | 8500 kg | 17000 kg | 20000 kg | 11900 kg | 8500 kg | 17850 kg | 8500 kg | |
RSE1042 | 10000 kg | 9000 kg | 18000 kg | 20000 kg | 12600 kg | 9000 kg | 18900 kg | 9000 kg | |
