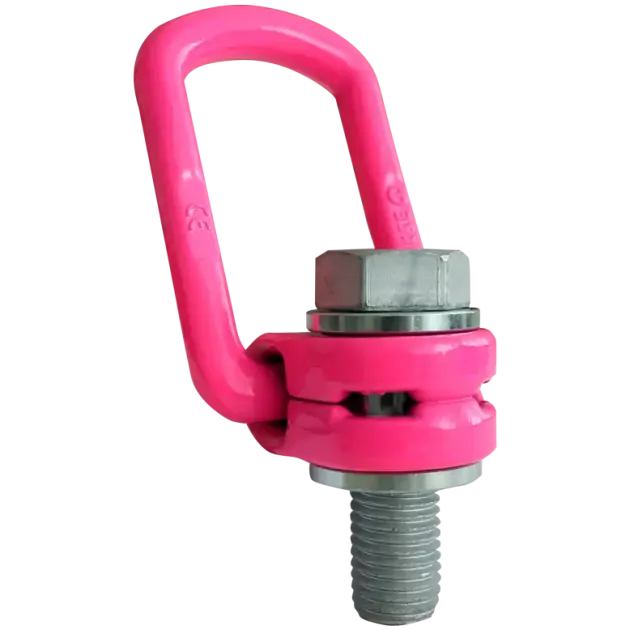

Transportbügel Typ RSP
- zum Anschlagen von Lasten
- Gewinde M10 - M48
- Tragfähigkeit 1350 - 20000 kg
- 360 Grad drehbar
- 180 Grad schwenkbar
- allseitig belastbar
- Klemmfeder hält Bügel in der gewünschten Richtung

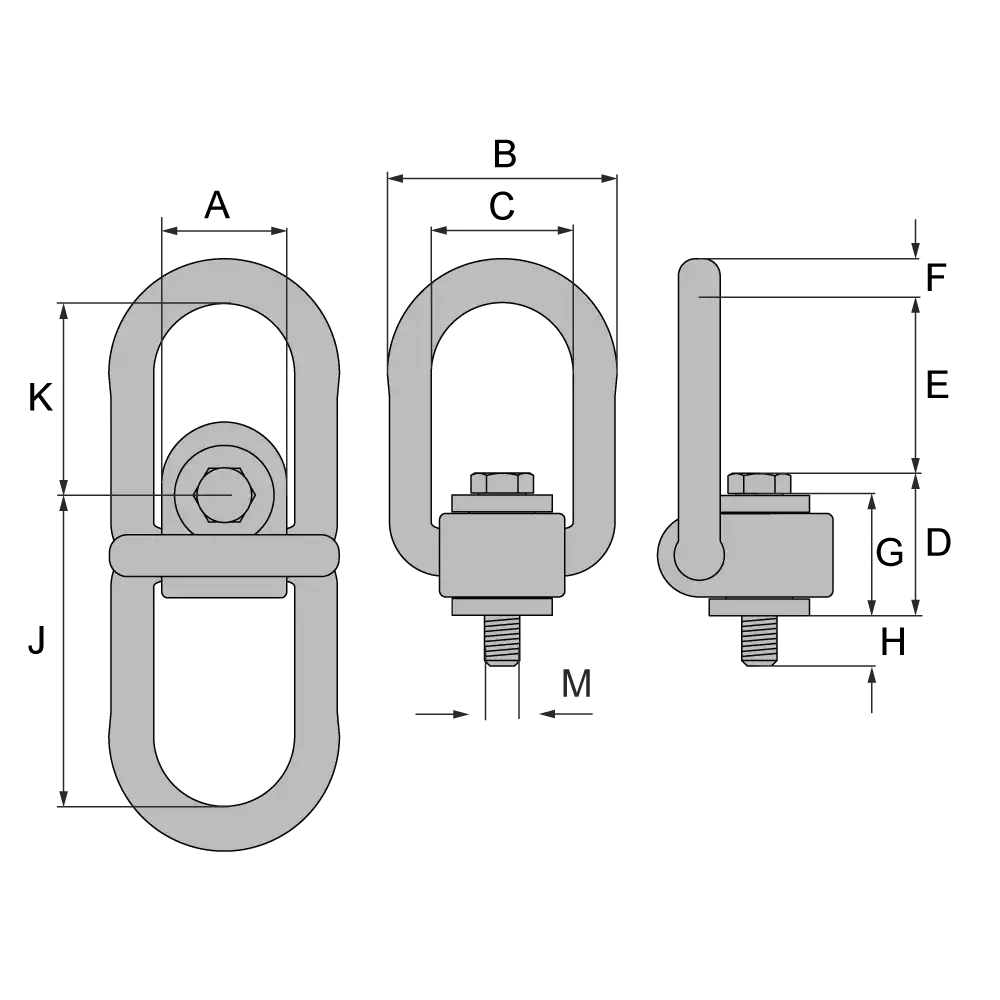

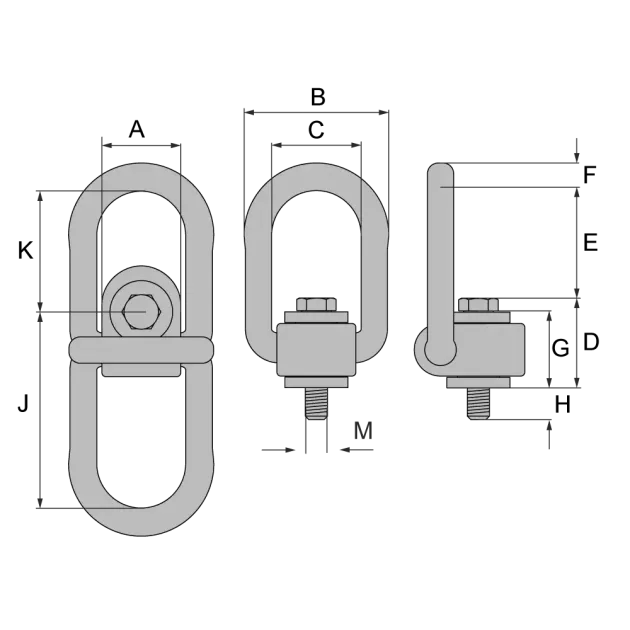

Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | G | H | J | K | Gewicht kg |
RSP010 | 10 | 30 | 52 | 34 | 36 | 39 | 10 | 29 | 15 | 75 | 45 | 0,31 |
RSP012 | 12 | 32 | 52 | 34 | 37 | 38 | 10 | 29 | 18 | 75 | 45 | 0,34 |
RSP016 | 16 | 34,5 | 56 | 38 | 46 | 39 | 13,5 | 36 | 22 | 86 | 47 | 0,55 |
RSP020 | 20 | 50 | 82 | 54 | 55 | 55 | 17 | 43 | 32 | 113 | 64 | 1,3 |
RSP024 | 24 | 50 | 82 | 54 | 58 | 67 | 17 | 43 | 37 | 130 | 78 | 1,4 |
RSP030 | 30 | 60 | 103 | 65 | 80 | 67 | 22,5 | 61 | 49 | 151 | 80 | 3,2 |
RSP0361 | 36 | 77 | 122 | 82 | 99 | 97 | 26,5 | 77 | 63 | 205 | 113 | 6,2 |
RSP042 | 42 | 77 | 122 | 82 | 102 | 94 | 26,5 | 77 | 73 | 205 | 113 | 6,7 |
RSP0421 | 42 | 95 | 156 | 100 | 113 | 109 | 36 | 87 | 63 | 230 | 130 | 10,9 |
RSP048 | 48 | 95 | 156 | 100 | 117 | 105 | 36 | 87 | 73 | 230 | 130 | 11,6 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSP010 | 900 | 900 | 1800 | 1800 | 1260 | 900 | 1890 | 1350 |
RSP012 | 1350 | 1350 | 2700 | 2700 | 1890 | 1350 | 2835 | 2025 |
RSP016 | 2000 | 2000 | 4000 | 4000 | 2800 | 2000 | 4200 | 3000 |
RSP020 | 3500 | 3500 | 7000 | 7000 | 4900 | 3500 | 7350 | 5250 |
RSP024 | 4500 | 4500 | 9000 | 9000 | 6300 | 4500 | 9450 | 6750 |
RSP030 | 6700 | 6700 | 13400 | 13400 | 9380 | 6700 | 14070 | 10050 |
RSP0361 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 16800 | 12000 |
RSP042 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 |
RSP0421 | 15000 | 15000 | 30000 | 30000 | 21000 | 15000 | 31500 | 22500 |
RSP048 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
