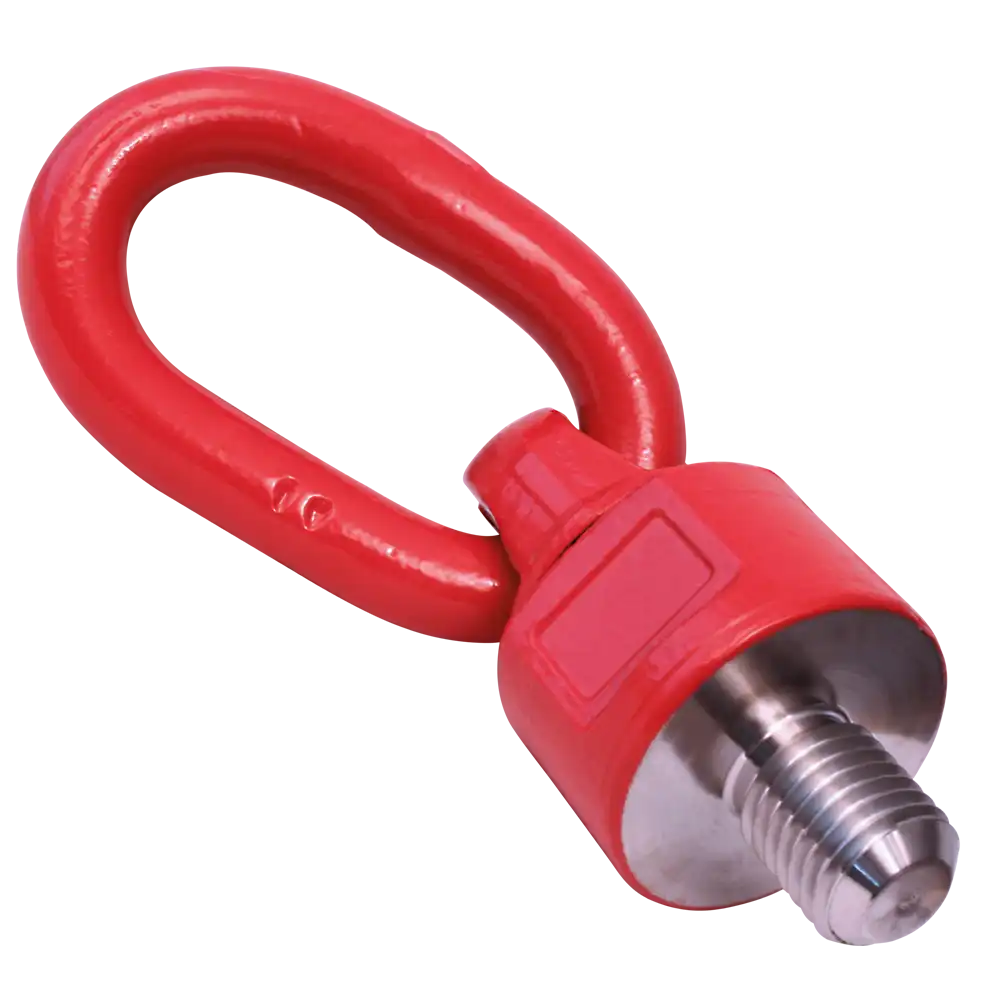

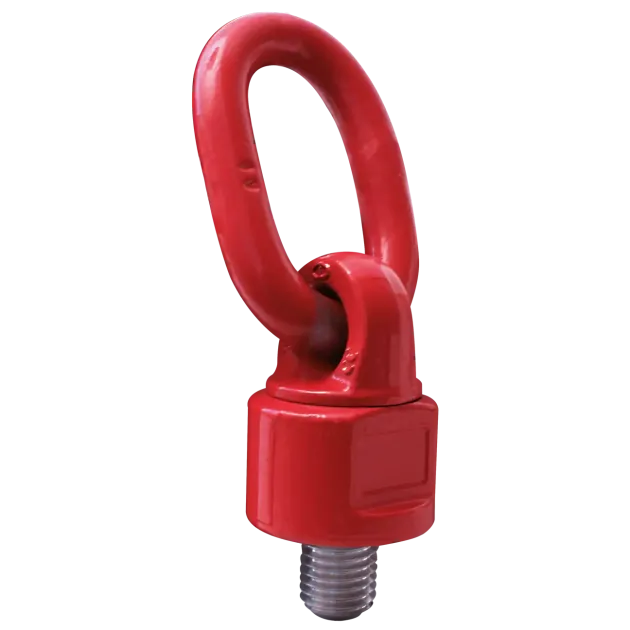

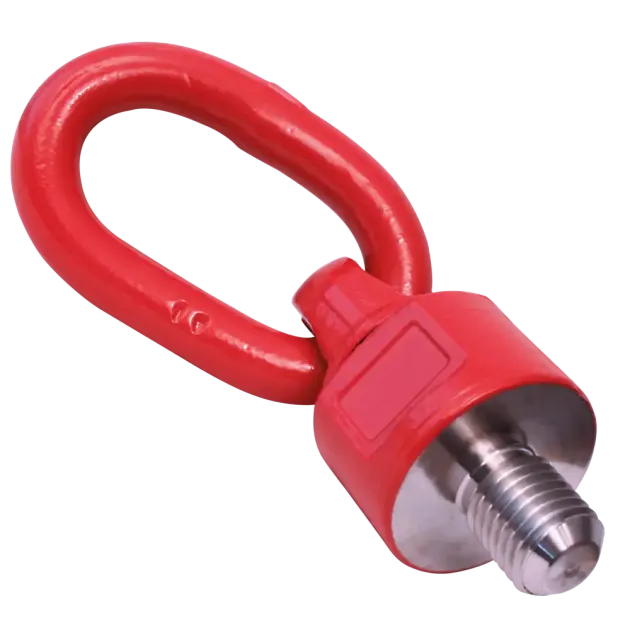

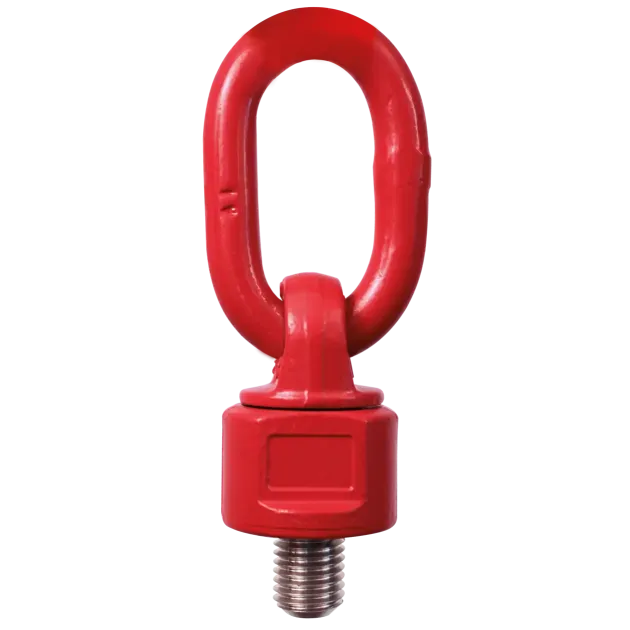

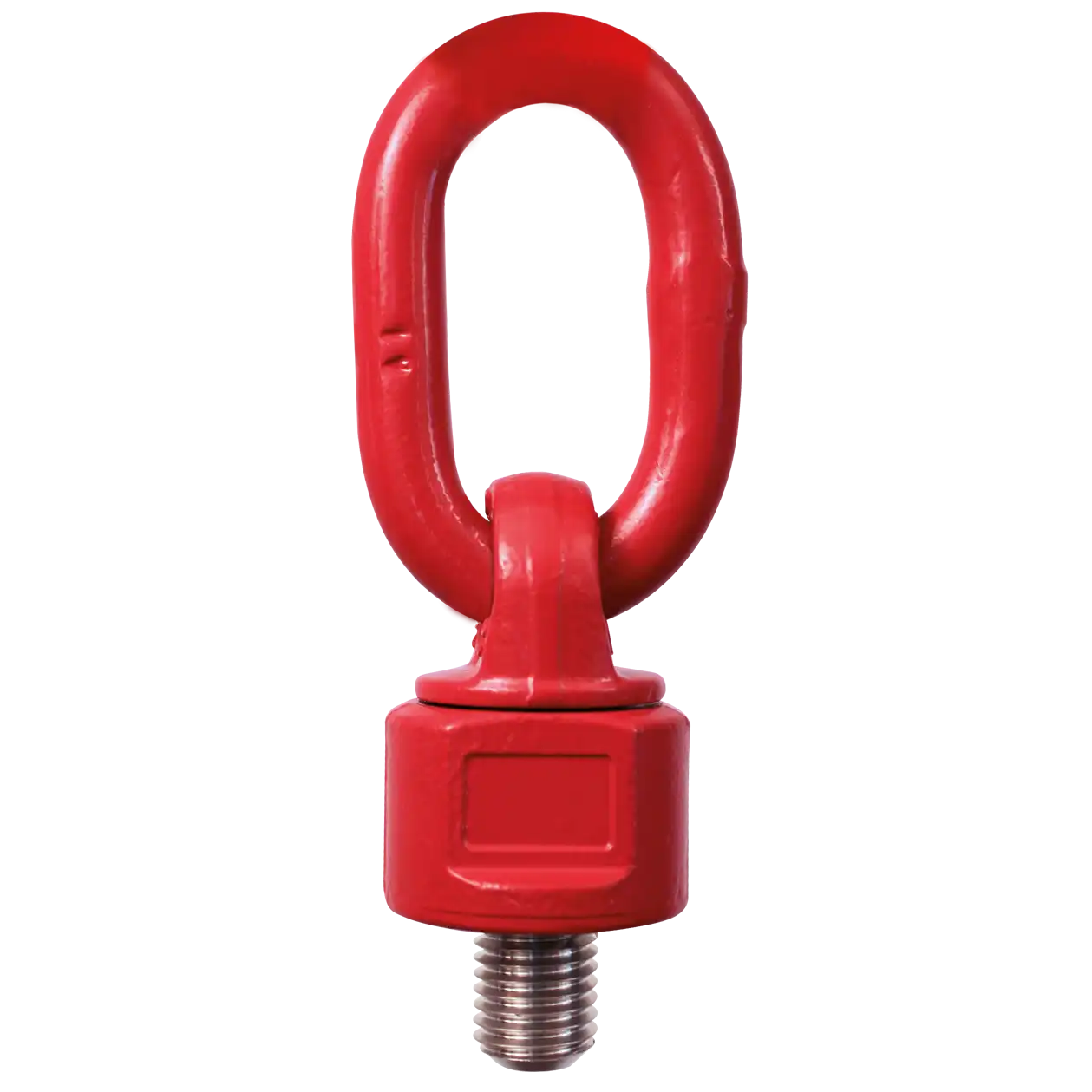

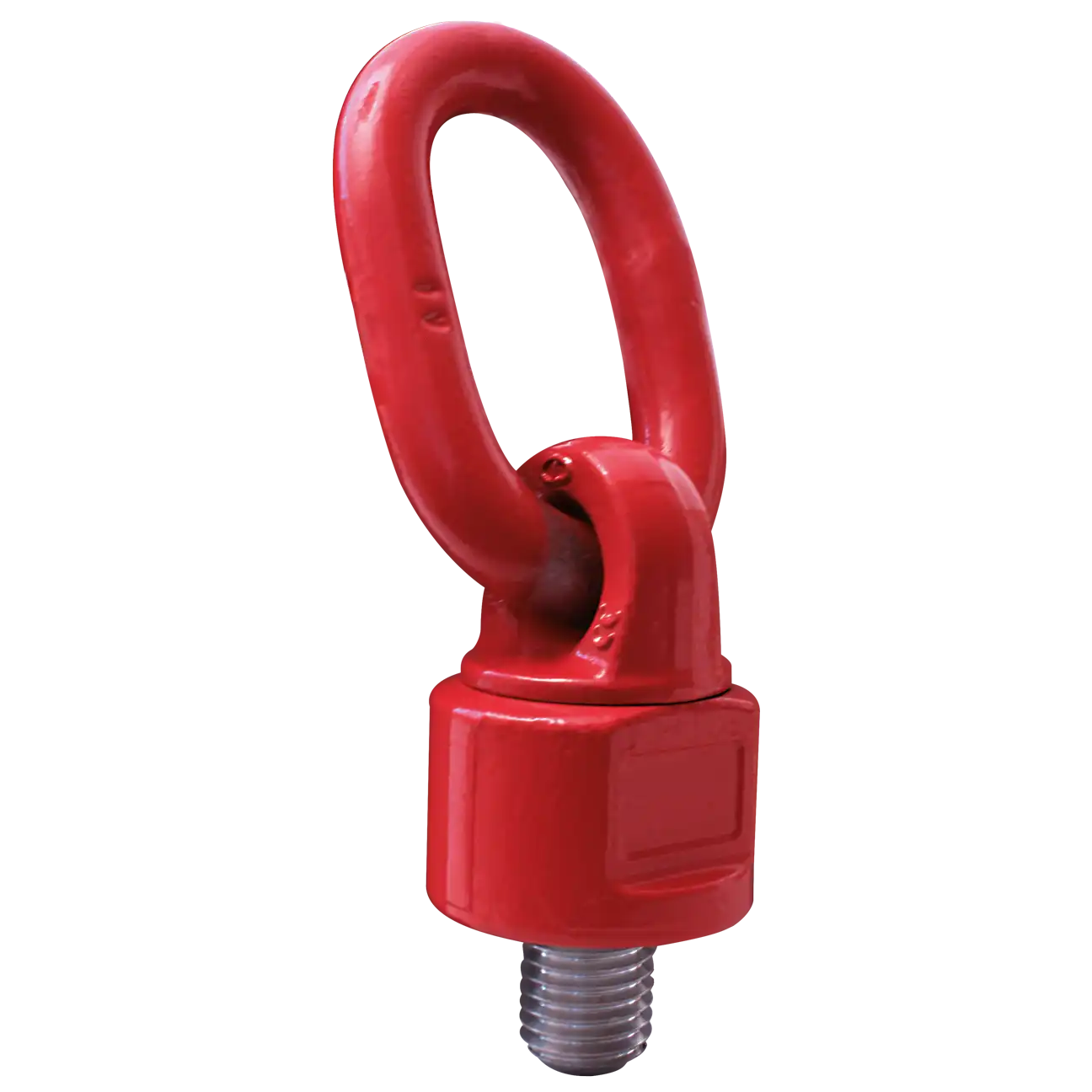

Name: Transportöse GK8 Typ RSA
Brand: FS-Hebetechnik GmbH
SKU: RSA
Price: 55.45 EUR
Availability: InStock

Abmessungen [mm]:

Artikel	Gewinde	B	C	D	E	F	G	H	K	SW	Gewicht kg
RSA00301	M10x18	56	18	50	46	136	30	13	38	30	0,5
RSA00502	M12x18	56	18	50	46	136	30	13	38	30	0,5
RSA00503	M12x25	56	25	50	46	143	30	13	38	30	0,5
RSA00505	M12x100	56	100	50	46	218	30	13	38	30	0,5
RSA00504	M14x20	56	20	50	46	138	30	13	38	30	0,5
RSA00506	M14x100	56	100	50	46	218	30	13	38	30	0,5
RSA01001	M16x20	56	20	50	46	138	30	13	38	30	0,5
RSA01002	M16x30	56	30	50	46	148	30	13	38	30	0,5
RSA01005	M16x100	56	100	50	46	218	30	13	38	30	0,5
RSA01003	M20x30	56	30	50	46	148	30	13	38	30	0,5
RSA01006	M20x100	56	100	50	46	218	30	13	38	30	0,5
RSA01004	M24x30	56	30	50	46	148	30	13	38	30	0,5
RSA02001	M20x30	66	30	61	57	177	34	16	50	40	1,1
RSA02002	M20x40	66	40	61	57	187	34	16	50	40	1,1
RSA02003	M20x50	66	50	61	57	197	34	16	50	40	1,1
RSA02004	M20x70	66	70	61	57	217	34	16	50	40	1,1
RSA02005	M20x100	66	100	61	57	247	34	16	50	40	1,1
RSA03001	M24x30	78	30	68	70	202	40	19	58	48	1,7
RSA03002	M24x45	78	45	68	70	217	40	19	58	48	1,7
RSA03003	M24x50	78	50	68	70	222	40	19	58	48	1,7
RSA03005	M24x100	78	100	68	70	272	40	19	58	48	1,7
RSA03004	M30x35	78	35	68	70	207	40	19	58	48	1,7
RSA03006	M30x100	78	100	68	70	272	40	19	58	48	1,7
Artikel	Gewinde	B	C	D	E	F	G	H	K	SW	Gewicht kg
RSA05001	M30x35	80	35	80	65	220	40	20	75	65	2,3
RSA05002	M30x45	80	45	80	65	230	40	20	75	65	2,3
RSA05003	M30x50	80	50	80	65	235	40	20	75	65	2,3
RSA05004	M30x100	80	100	80	65	285	40	20	75	65	2,3
RSA08002	M30x35	94	35	95	90	262	50	22	85	75	4,7
RSA08003	M30x100	94	100	95	90	327	50	22	85	75	4,7
RSA08001	M36x54	94	54	95	90	281	50	22	85	75	4,7
RSA08004	M36x100	94	100	95	90	327	50	22	85	75	4,7
RSA10002	M36x50	94	50	95	90	277	50	22	85	75	4,9
RSA10003	M42x50	94	50	95	90	277	50	22	85	75	4,9
RSA10001	M42x63	94	63	95	90	290	50	22	85	75	4,9
RSA10005	M48x120	94	120	95	90	347	50	22	85	75	4,9
RSA15002	M48x60	130	60	130	120	370	70	30	120	95	10,0
RSA15001	M56x78	130	78	130	120	388	70	30	120	95	10,0
RSA15003	M64x96	130	96	130	120	406	70	30	120	95	10,0
RSA20001	M64x110	130	110	130	120	420	70	30	130	105	14,0
RSA20002	M72x108	130	108	130	120	418	70	30	130	105	14,0
RSA20003	M72x150	130	150	130	120	460	70	30	130	105	14,0
RSA25001	M72x108	148	108	165	127	486	68	40	160	130	29,0
RSA30001	M80x120	148	120	165	127	498	68	40	170	130	29,0
RSA35001	M90x135	148	135	165	127	513	68	40	170	130	29,0

Tragfähigkeiten [kg]:

Artikel	1-Strang		2-Strang				3-/4-Strang
	0°	90°	90°	0°	>0–45°	>45–60°	>0–45°	>45–60°
RSA00301	600	300	600	1200	420	300	630	450
RSA00502	1000	500	1000	2000	750	500	1100	750
RSA00503	1000	500	1000	2000	750	500	1100	750
RSA00505	1000	500	1000	2000	750	500	1100	750
RSA00504	1000	500	1000	2000	750	500	1100	750
RSA00506	1000	500	1000	2000	750	500	1100	750
RSA01001	2000	1120	2000	4000	1500	1120	2360	1600
RSA01002	2000	1120	2000	4000	1500	1120	2360	1600
RSA01005	2000	1120	2000	4000	1500	1120	2360	1600
RSA01003	2000	1120	2000	4000	1500	1120	2360	1600
RSA01006	2000	1120	2000	4000	1500	1120	2360	1600
RSA01004	2000	1120	2000	4000	1500	1120	2360	1600
RSA02001	4000	2000	4000	8000	2800	2000	4000	3000
RSA02002	4000	2000	4000	8000	2800	2000	4000	3000
RSA02003	4000	2000	4000	8000	2800	2000	4000	3000
RSA02004	4000	2000	4000	8000	2800	2000	4000	3000
RSA02005	4000	2000	4000	8000	2800	2000	4000	3000
RSA03001	6300	3150	6300	12500	4250	3150	6300	4750
RSA03002	6300	3150	6300	12500	4250	3150	6300	4750
RSA03003	6300	3150	6300	12500	4250	3150	6300	4750
RSA03005	6300	3150	6300	12500	4250	3150	6300	4750
RSA03004	6300	3150	6300	12500	4250	3150	6300	4750
RSA03006	6300	3150	6300	12500	4250	3150	6300	4750
Artikel	1-Strang		2-Strang				3-/4-Strang
	0°	90°	90°	0°	>0–45°	>45–60°	>0–45°	>45–60°
RSA05001	10600	5300	10600	21200	7100	5300	11200	8000
RSA05002	10600	5300	10600	21200	7100	5300	11200	8000
RSA05003	10600	5300	10600	21200	7100	5300	11200	8000
RSA05004	10600	5300	10600	21200	7100	5300	11200	8000
RSA08002	12500	8000	16000	25000	11200	8000	16800	12000
RSA08003	12500	8000	16000	25000	11200	8000	16800	12000
RSA08001	12500	8000	16000	25000	11200	8000	16800	12000
RSA08004	12500	8000	16000	25000	11200	8000	16800	12000
RSA10002	15000	10000	20000	30000	14000	10000	21200	15000
RSA10003	15000	10000	20000	30000	14000	10000	21200	15000
RSA10001	15000	10000	20000	30000	14000	10000	21200	15000
RSA10005	15000	10000	20000	30000	14000	10000	21200	15000
RSA15002	25000	15000	30000	50000	21000	15000	31500	22500
RSA15001	25000	15000	30000	50000	21000	15000	31500	22500
RSA15003	25000	15000	30000	50000	21000	15000	31500	22500
RSA20001	25000	20000	40000	50000	28000	20000	42500	30000
RSA20002	25000	20000	40000	50000	28000	20000	42500	30000
RSA20003	25000	20000	40000	50000	28000	20000	42500	30000
RSA25001	35000	25000	50000	70000	35000	25000	52500	37500
RSA30001	35000	30000	50000	70000	42000	30000	63000	45000
RSA35001	35000	35000	70000	70000	49000	35000	73500	52500

Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
