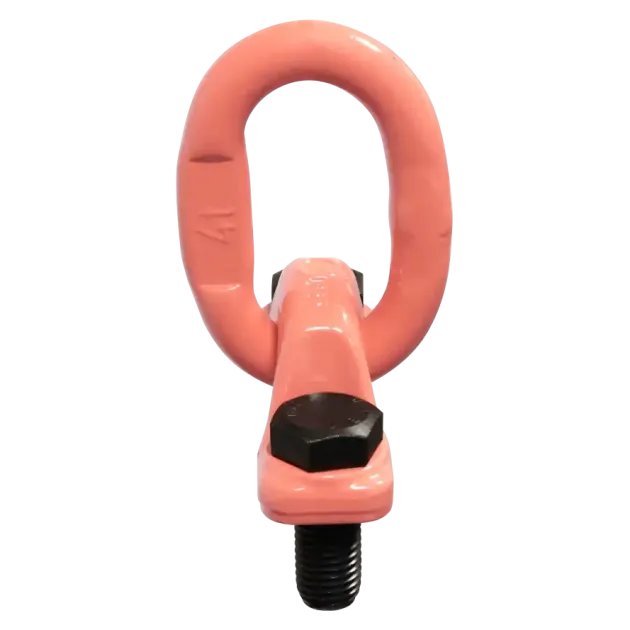

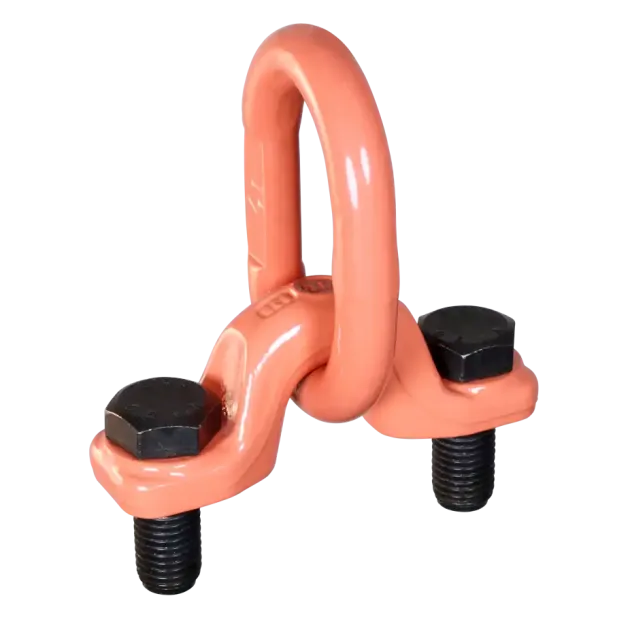

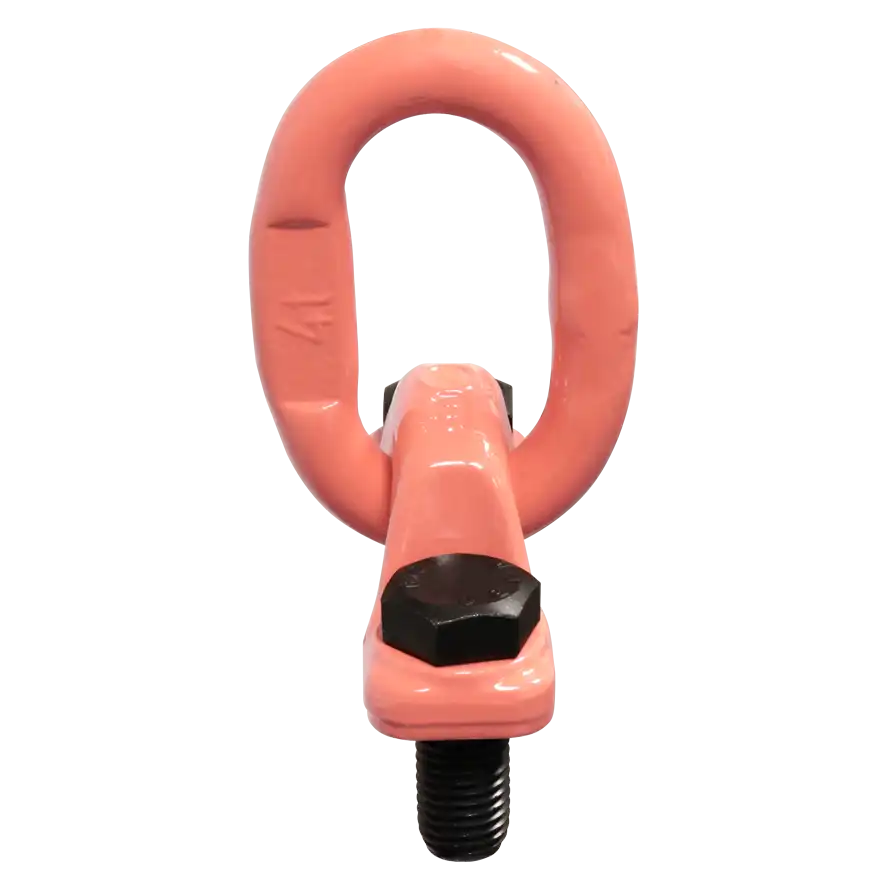

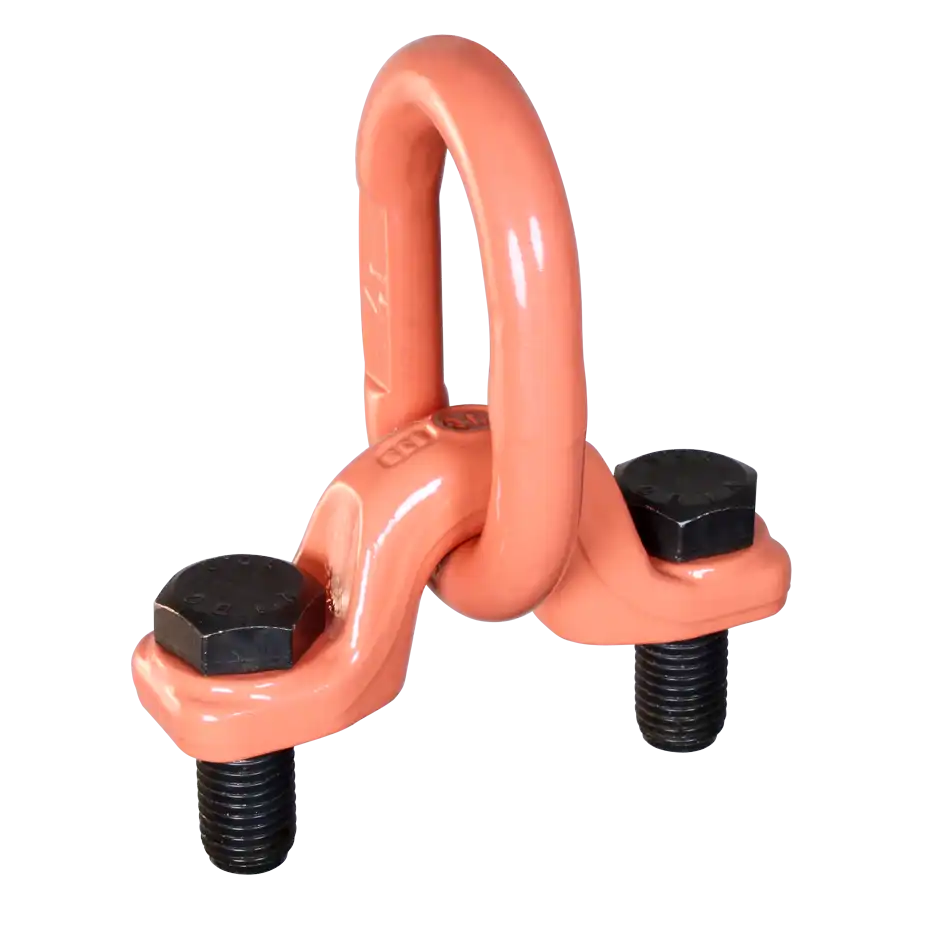

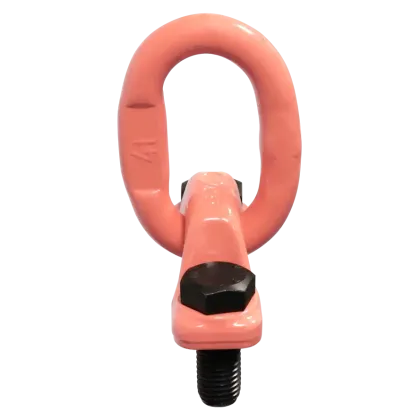

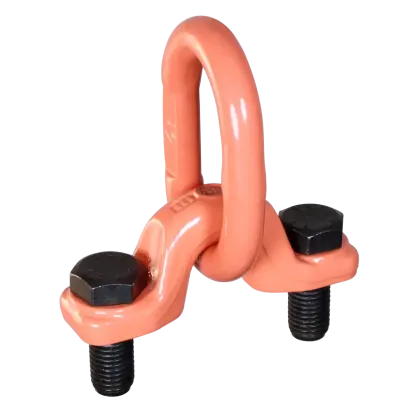

Transportring GK10 Typ RSSA
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 10
- Gewinde M20 - M48
- Tragfähigkeit 4000 - 30000 kg
- 180° schwenkbar
- 2-Punkt Schraubbefestigung
Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | L | K | H | Gewicht kg |
RSSA004 | M20 x 50 | 100 | 40 | 39 | 18 | 113 | 61 | 138 | 15 | 35 | 1,2 |
RSSA006 | M24 x 60 | 120 | 50 | 48 | 22 | 150 | 87 | 165,5 | 19 | 41 | 2,5 |
RSSA010 | M30 x 70 | 160 | 65 | 62 | 26 | 184 | 106 | 216 | 25 | 45 | 7,1 |
RSSA016 | M36 x 90 | 180 | 70 | 69 | 32 | 202 | 112 | 250 | 29 | 61 | 7,5 |
RSSA020 | M42x110 | 200 | 100 | 90 | 40 | 256 | 140 | 290 | 43 | 67 | 9,3 |
RSSA025 | M45x110 | 200 | 100 | 90 | 40 | 256 | 140 | 290 | 43 | 67 | 10,2 |
RSSA030 | M48x120 | 200 | 100 | 92 | 40 | 256 | 140 | 290 | 43 | 77 | 10,2 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSSA004 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 |
RSSA006 | 6700 | 6700 | 13400 | 13400 | 9500 | 6700 | 14000 | 10000 |
RSSA010 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 |
RSSA016 | 16000 | 16000 | 32000 | 32000 | 22400 | 16000 | 33600 | 24000 |
RSSA020 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 |
RSSA025 | 25000 | 25000 | 50000 | 50000 | 35000 | 25000 | 52500 | 37500 |
RSSA030 | 30000 | 30000 | 60000 | 60000 | 42000 | 30000 | 63000 | 45000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
