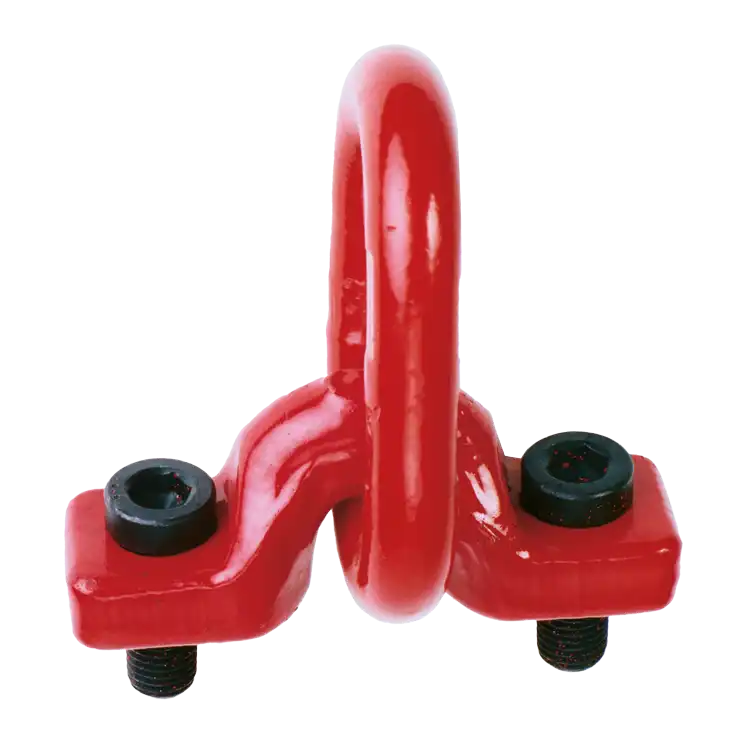

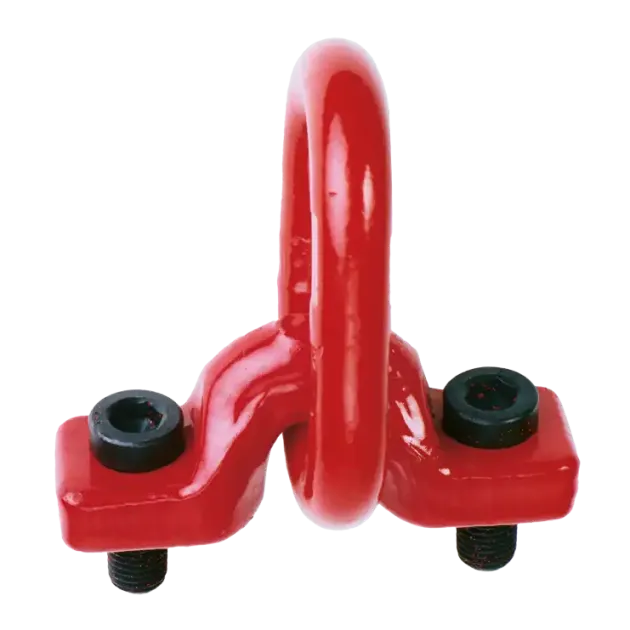

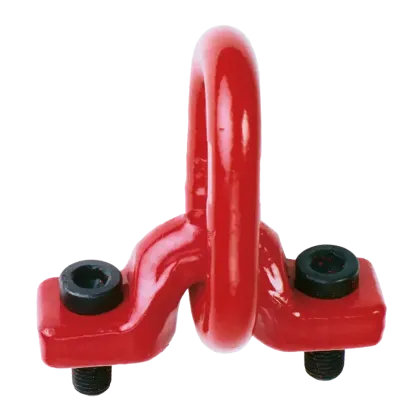

Transportring GK8 Typ RSSB
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 8
- Gewinde M16 - M56
- Tragfähigkeit 3150 - 36000 kg
- 180° schwenkbar
- 2-Punkt Schraubbefestigung
Abmessungen [mm]:
Artikel | Gewinde M | A | B | C | D | E | F | L | K | H | Gewicht kg |
RSSB010 | M16 x 45 | 90 | 40 | 38 | 18 | 132 | 57 | 130 | 20 | 25 | 1,5 |
RSSB013 | M20 x 60 | 115 | 50 | 48 | 22 | 173 | 79 | 165 | 24 | 36 | 3,1 |
RSSB016 | M30 x 80 | 150 | 65 | 62 | 26 | 213 | 93 | 212 | 30 | 50 | 6,4 |
RSSB022 | M36 x 90 | 175 | 75 | 72 | 36 | 263 | 114 | 255 | 37 | 53 | 12,2 |
RSSB026 | M42x110 | 200 | 95 | 90 | 45 | 315 | 142 | 295 | 43 | 67 | 19,3 |
RSSB028 | M45x110 | 200 | 95 | 90 | 45 | 315 | 142 | 295 | 43 | 67 | 20,2 |
RSSB032 | M56x135 | 230 | 110 | 100 | 48 | 383 | 193 | 330 | 47 | 88 | 31,7 |
RSSB034 | M56x135 | 230 | 110 | 100 | 48 | 383 | 193 | 330 | 47 | 88 | 31,7 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSSB010 | 3150 | 3150 | 6300 | 6300 | 4250 | 3150 | 6700 | 4750 |
RSSB013 | 5300 | 5300 | 10600 | 10600 | 7500 | 5300 | 11200 | 8000 |
RSSB016 | 8000 | 8000 | 16000 | 16000 | 11200 | 8000 | 17000 | 11800 |
RSSB022 | 15000 | 15000 | 30000 | 30000 | 21200 | 15000 | 31500 | 22400 |
RSSB026 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 |
RSSB028 | 25000 | 25000 | 50000 | 50000 | 33500 | 25000 | 50000 | 37500 |
RSSB032 | 31500 | 31500 | 63000 | 63000 | 45000 | 31500 | 67000 | 47500 |
RSSB034 | 36000 | 36000 | 72000 | 72000 | 50000 | 36000 | 75000 | 53000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
