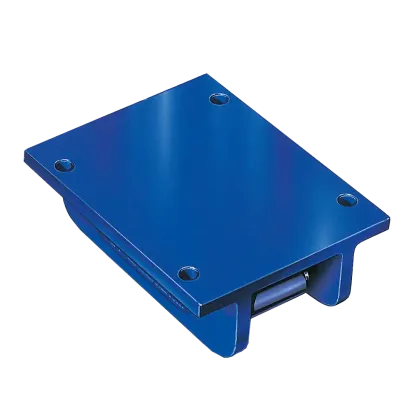

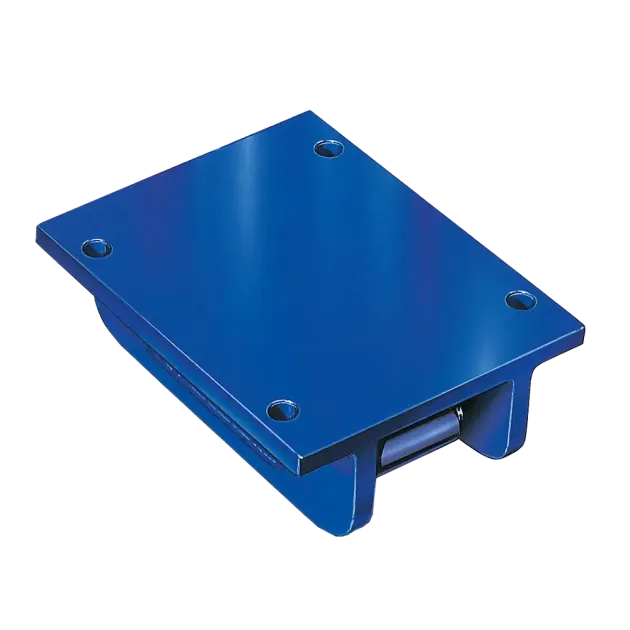

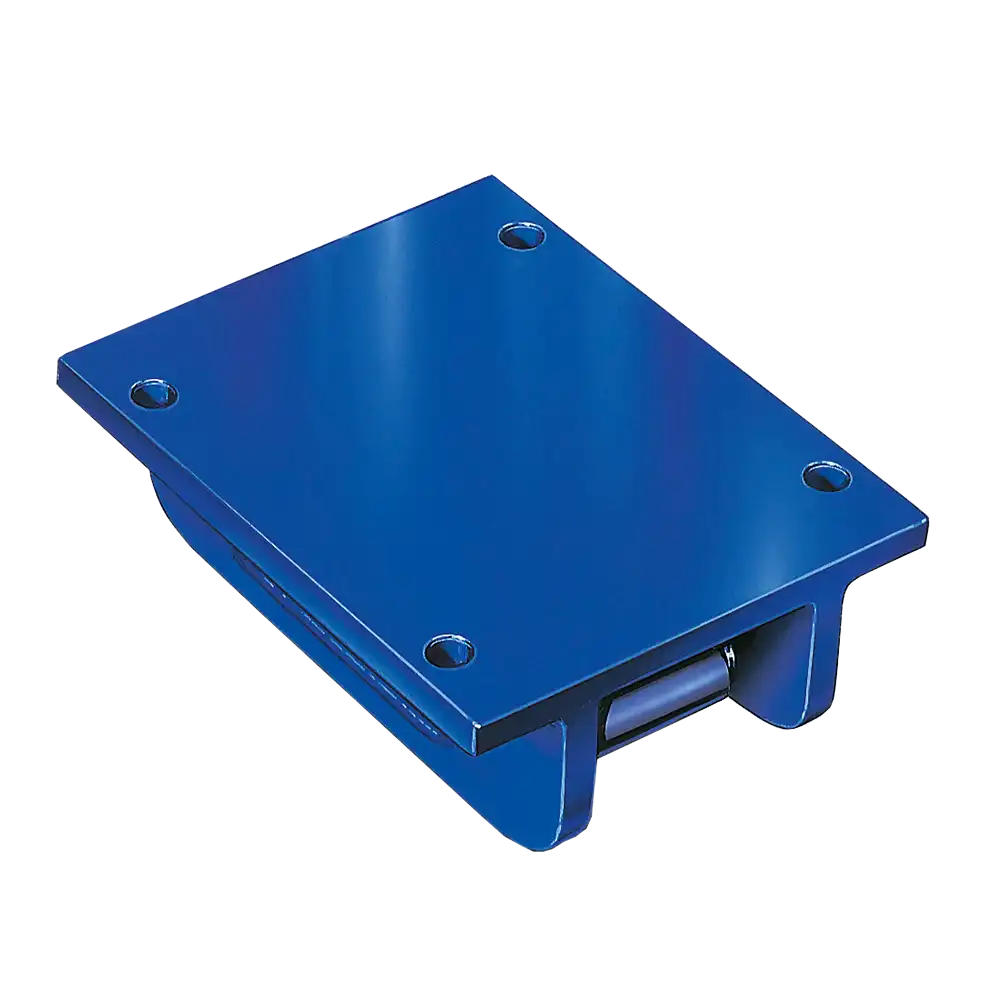

Wälzwagen Baureihe A mit Deckplatte
- Tragfähigkeit 150 - 850 kN
- niedrige Bauhöhe
- stabile Ausführung
- mit durchgehender Deckplatte
Abmessungen [mm]:
Artikel | Größe | Tragfähigkeit kg | Lastrollen Stk. | tragende Rollen Stk. | Rollwiderstand % | A | B | C | D | E | F | G | H | I | K | L | Gewicht kg |
WWA1 | I | 150 | 15 | 5 | 5 - 7 | 210 | 100 | 175 | 18 | 51 | 6 | 13 | 76 | 14 | 140 | 75 | 8,9 |
WWA2 | II | 200 | 13 | 4 | 5 - 7 | 220 | 113 | 190 | 24 | 60 | 10 | 14 | 87 | 14 | 155 | 75 | 11,7 |
WWA3 | III | 400 | 13 | 4 | 5 - 7 | 270 | 130 | 210 | 30 | 68 | 10 | 14 | 104 | 18 | 175 | 95 | 19,3 |
WWA3V | IIIv | 500 | 17 | 6 | 5 - 7 | 320 | 140 | 220 | 30 | 68 | 10 | 18 | 115 | 18 | 180 | 120 | 29 |
WWA4 | IV | 650 | 13 | 4 | 3 - 5 | 380 | 168 | 270 | 42 | 76 | 19 | 19 | 145 | 22 | 220 | 140 | 51 |
WWA5 | V | 850 | 17 | 6 | 3 - 5 | 530 | 182 | 300 | 50 | 86 | 19 | 19 | 165 | 22 | 240 | 205 | 92 |
