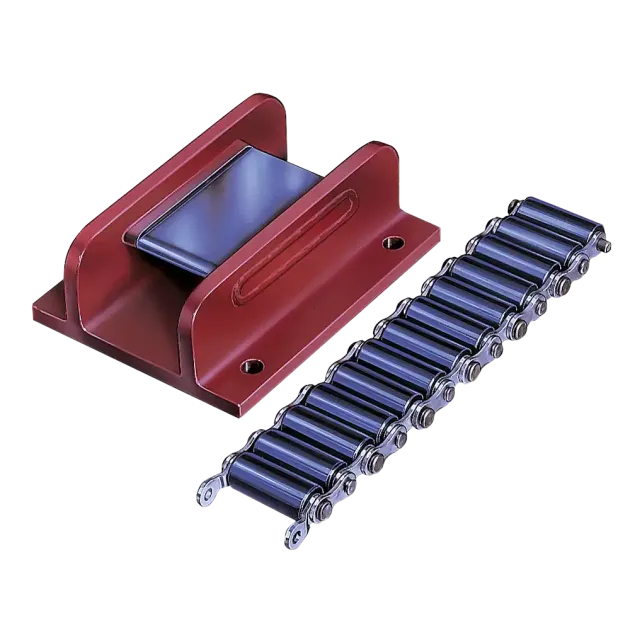

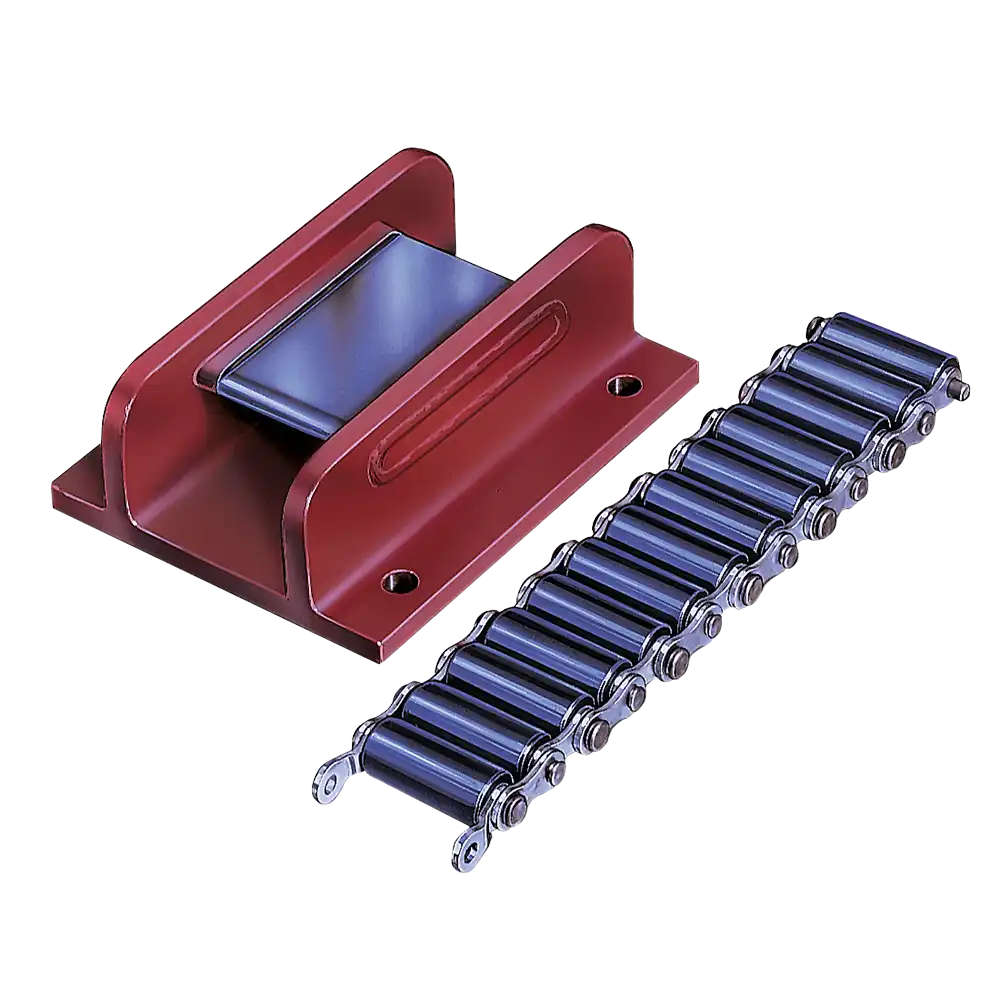

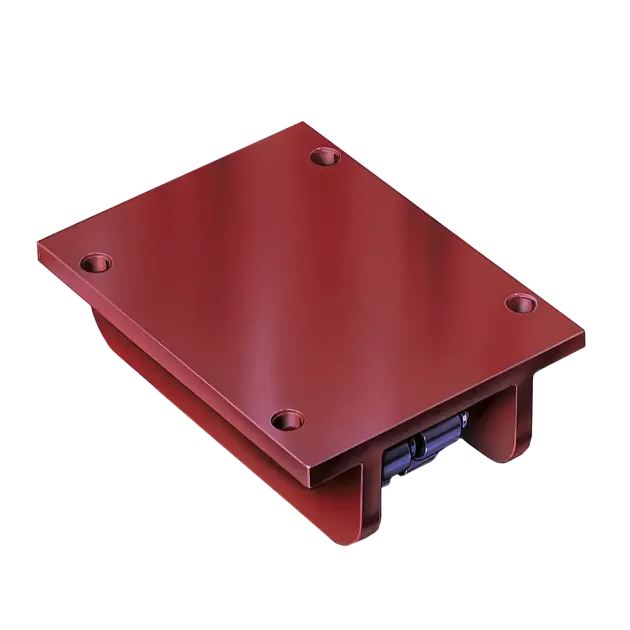

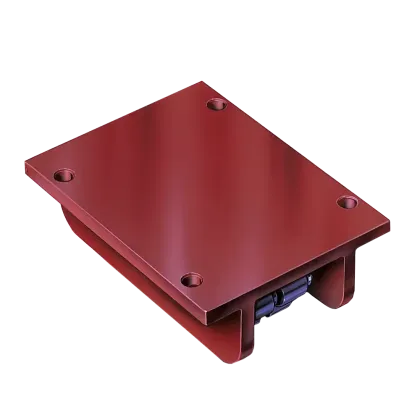

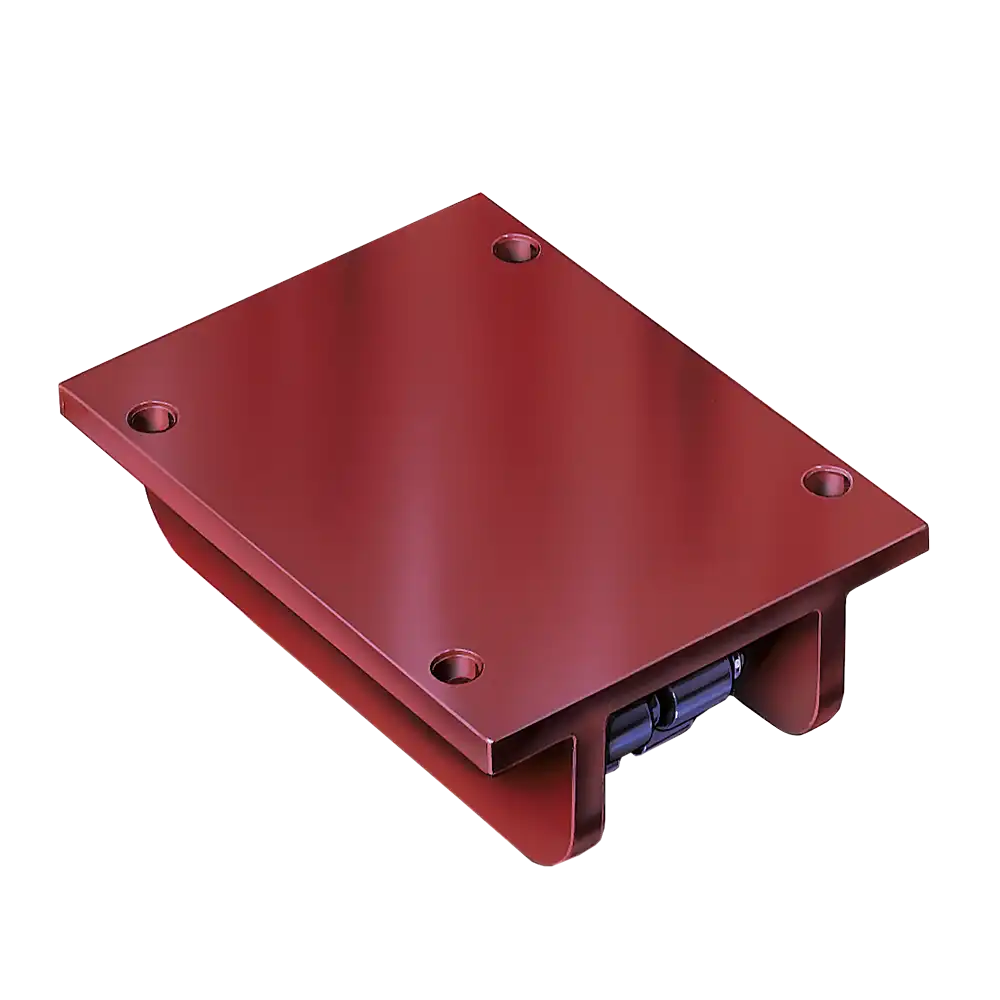

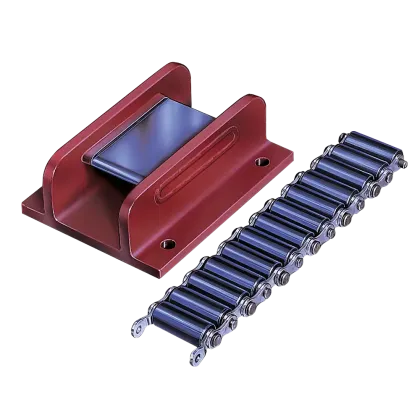

Wälzwagen Baureihe AS-H
- Tragfähigkeit 400 - 2000 kN
- Niedrige Bauhöhe
- Robuste Rahmenbauweise
- Mit durchgehender Deckplatte
- Als schwere Rollenbahn verwendbar
- Geschliffener und gehärteter Mittelsteg
- Auf Baustellen und bei widrigsten Bedingungen
- Für längere Verschiebewege und/oder Dauerbelastung
- Max. Verschiebegeschwindigkeit 5 m/min
Abmessungen [mm]:
Artikel | Größe | Tragfähigkeit kg | Lastrollen Stk. | tragende Rollen Stk. | Rollwiderstand % | A | B | C | D | E | F | G | H | I | K | L | Gewicht kg |
WWASH3 | III | 400 | 13 | 4 | 5 - 7 | 270 | 130 | 210 | 30 | 68 | 10 | 14 | 104 | 18 | 175 | 95 | 19,6 |
WWASH3V | IIIv | 500 | 17 | 6 | 5 - 7 | 320 | 140 | 220 | 30 | 68 | 10 | 18 | 115 | 18 | 180 | 120 | 29,5 |
WWASH4 | IV | 650 | 13 | 4 | 3 - 5 | 380 | 168 | 270 | 42 | 76 | 19 | 19 | 145 | 22 | 220 | 140 | 51,7 |
WWASH5 | V | 850 | 17 | 6 | 3 - 5 | 530 | 182 | 300 | 50 | 86 | 19 | 19 | 165 | 22 | 240 | 205 | 93 |
WWASH5L | VL | 1000 | 21 | 8 | 3 - 5 | 580 | 182 | 300 | 50 | 86 | 19 | 23 | 170 | 26 | 250 | 250 | 109 |
WWASH5V | Vv | 1500 | 23 | 9 | 3 - 4 | 650 | 205 | 350 | 50 | 100 | 20 | 28 | 190 | 26 | 280 | 240 | 162 |
WWASH6 | VI | 2000 | 31 | 13 | 3 - 4 | 900 | 205 | 380 | 50 | 100 | 20 | 38 | 200 | 33 | 300 | 360 | 266 |
