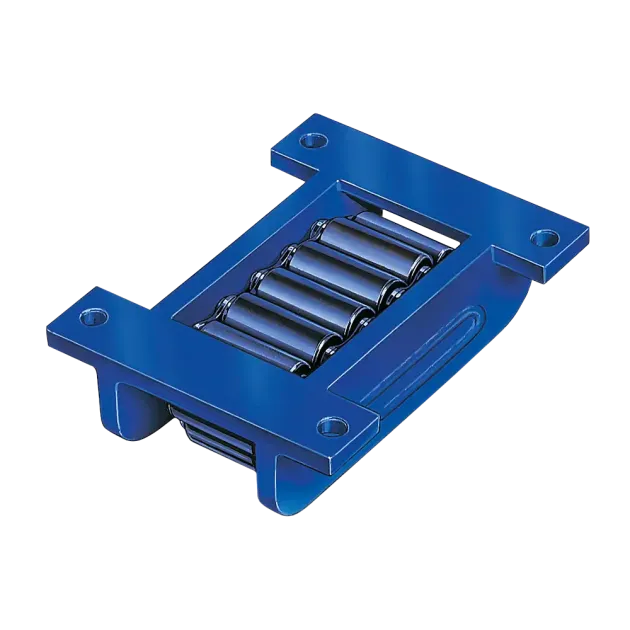

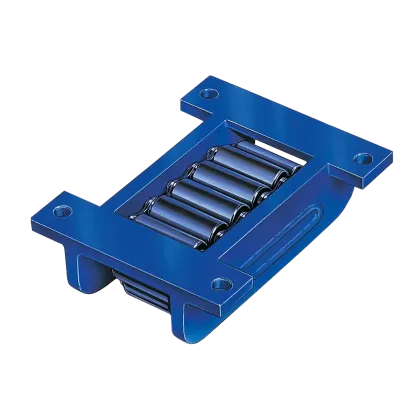

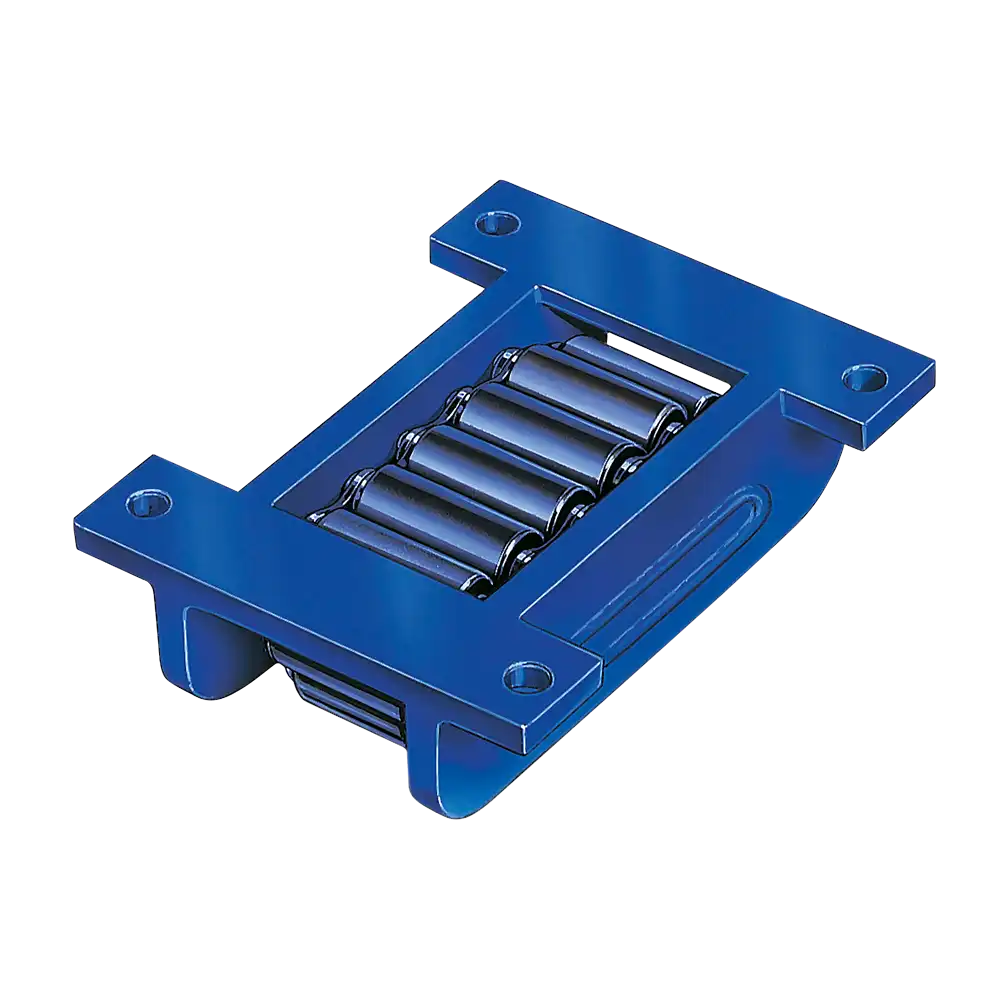

Wälzwagen Baureihe B mit Anschraublasche
- Tragfähigkeit 100 - 800 kN
- niedrige Bauhöhe
- stabile Ausführung
- mit Anschraublasche
Abmessungen [mm]:
Artikel | Größe | Tragfähigkeit kg | Lastrollen Stk. | tragende Rollen Stk. | Rollwiderstand % | A | B | C | D | E | F | G | H | I | K | L | Gewicht kg |
WWB1 | I | 100 | 15 | 5 | 5 - 7 | 210 | 100 | 175 | 18 | 51 | 6 | 13 | 63 | 14 | 140 | 170 | 6,2 |
WWB2 | II | 150 | 13 | 4 | 5 - 7 | 220 | 113 | 190 | 24 | 60 | 10 | 14 | 73 | 14 | 155 | 180 | 8,4 |
WWB3 | III | 300 | 13 | 4 | 5 - 7 | 270 | 130 | 210 | 30 | 68 | 10 | 14 | 90 | 18 | 175 | 220 | 14,1 |
WWB4 | IV | 600 | 13 | 4 | 3 - 5 | 380 | 168 | 270 | 42 | 76 | 19 | 19 | 126 | 22 | 220 | 320 | 36,5 |
WWB5 | V | 800 | 17 | 6 | 3 - 5 | 530 | 182 | 300 | 50 | 86 | 19 | 19 | 146 | 22 | 240 | 470 | 66,4 |
