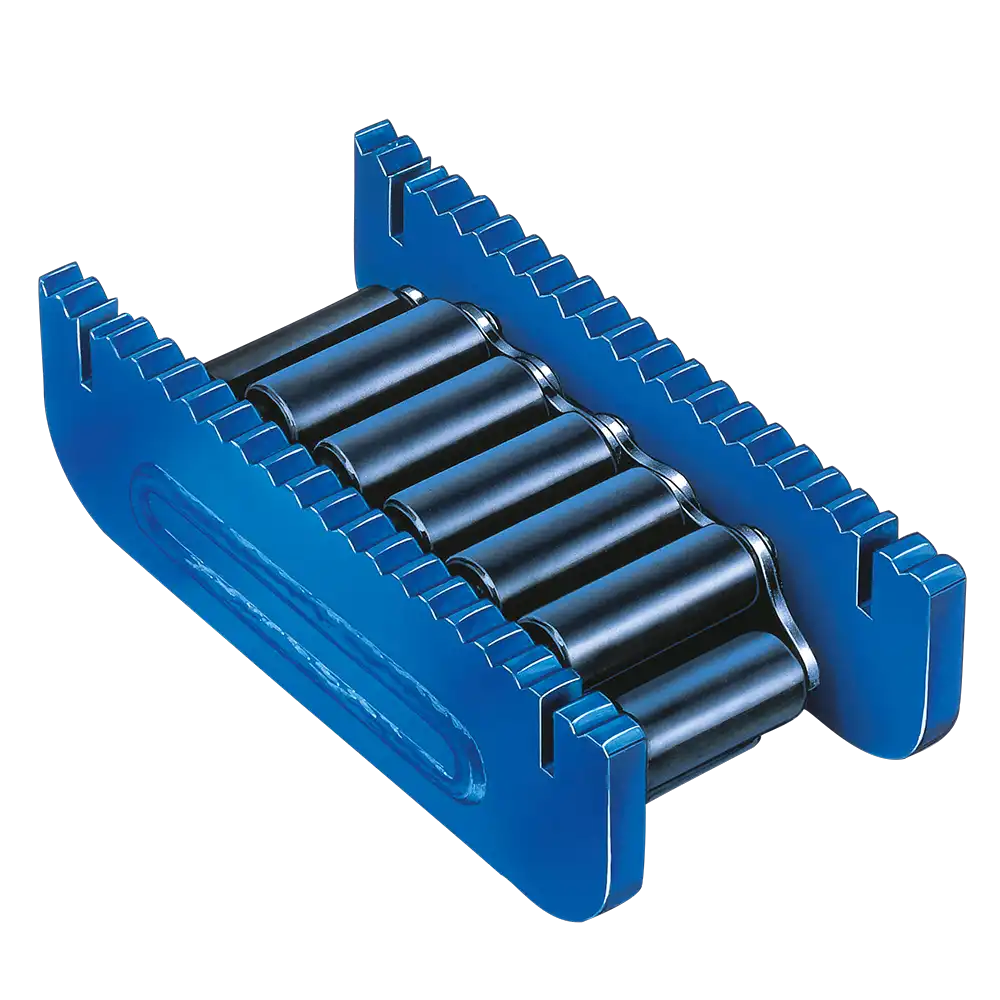

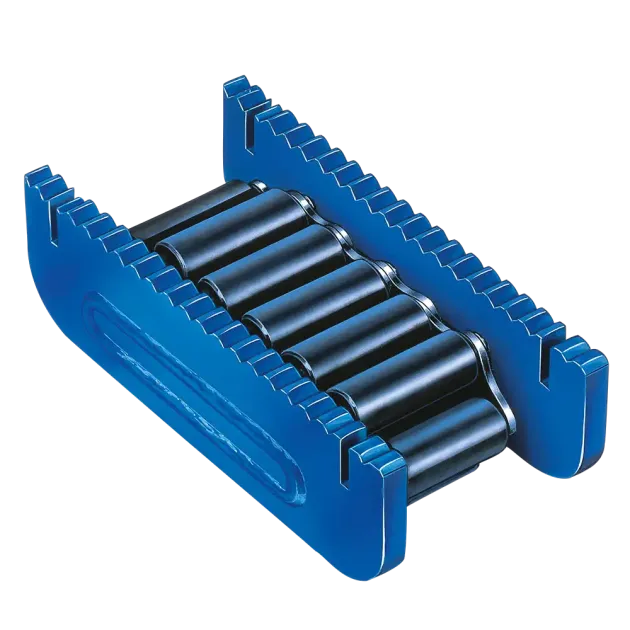

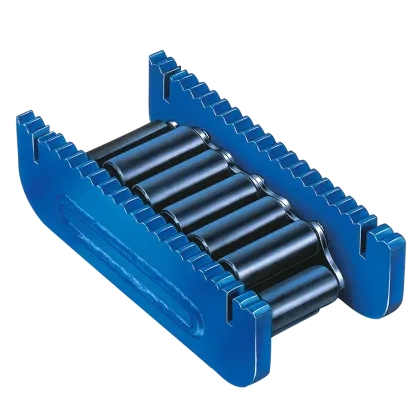

Wälzwagen Baureihe N universal
- Tragfähigkeit 100 - 800 kN
- niedrige Bauhöhe
- stabile Ausführung
- universell verwendbar
Größe I - III
| Größe I - III
|
Abmessungen [mm]:
Artikel | Größe | Tragfähigkeit kg | Lastrollen Stk. | tragende Rollen Stk. | Rollwiderstand % | A | B | C | D | E | F | G | H | I | K | Gewicht kg |
WWH10 | I | 100 | 15 | 5 | 4 - 7 | 210 | 100 | 66 | 18 | 51 | 6 | 167 | -- | 6 | 25 | 5,2 |
WWH11 | II | 150 | 13 | 4 | 4 - 7 | 220 | 113 | 75 | 24 | 60 | 10 | 180 | -- | 6 | 25 | 7,3 |
WWH12 | III | 300 | 13 | 4 | 4 - 7 | 270 | 130 | 92 | 30 | 68 | 10 | 217 | -- | 6 | 25 | 13 |
WWH13 | IV | 600 | 13 | 4 | 4 - 7 | 380 | 168 | 125 | 42 | 76 | 16 | 36 | 48 | 10 | 40 | 32 |
WWH14 | V | 800 | 17 | 6 | 4 - 7 | 530 | 182 | 145 | 50 | 86 | 19 | 36 | 60 | 10 | 40 | 61 |
