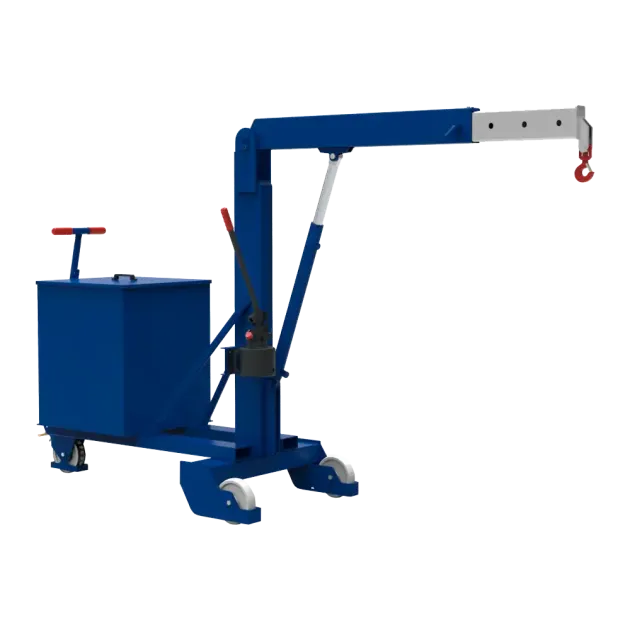

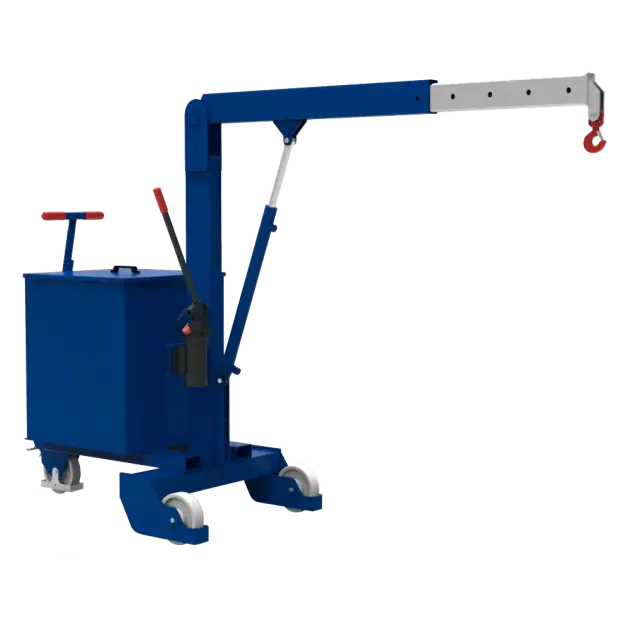

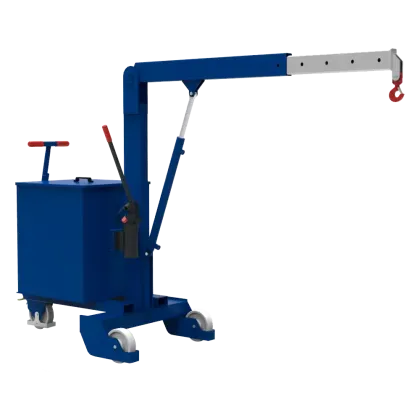

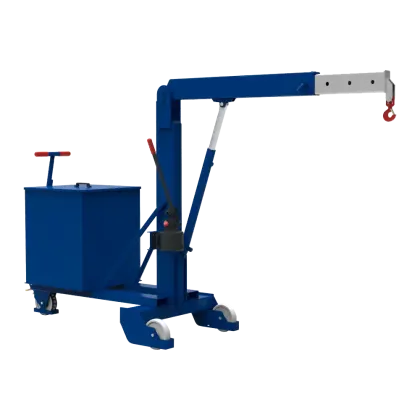

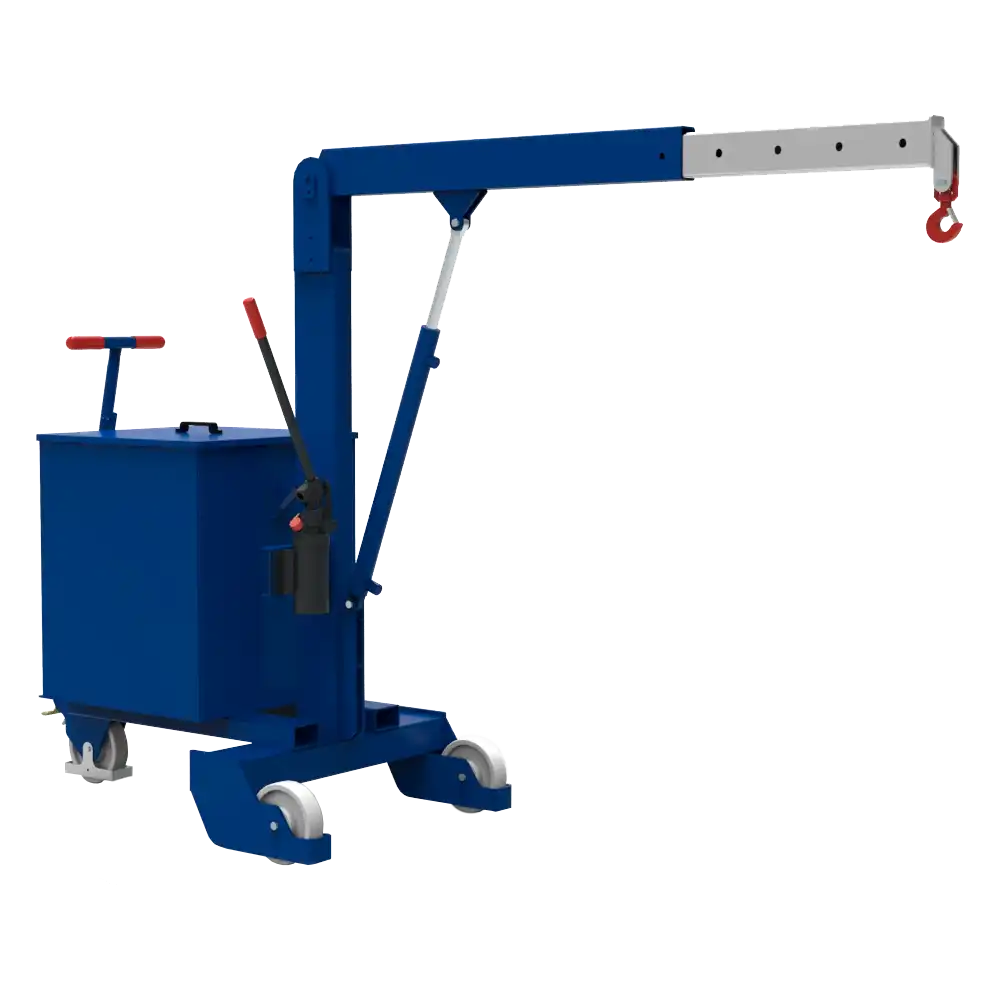

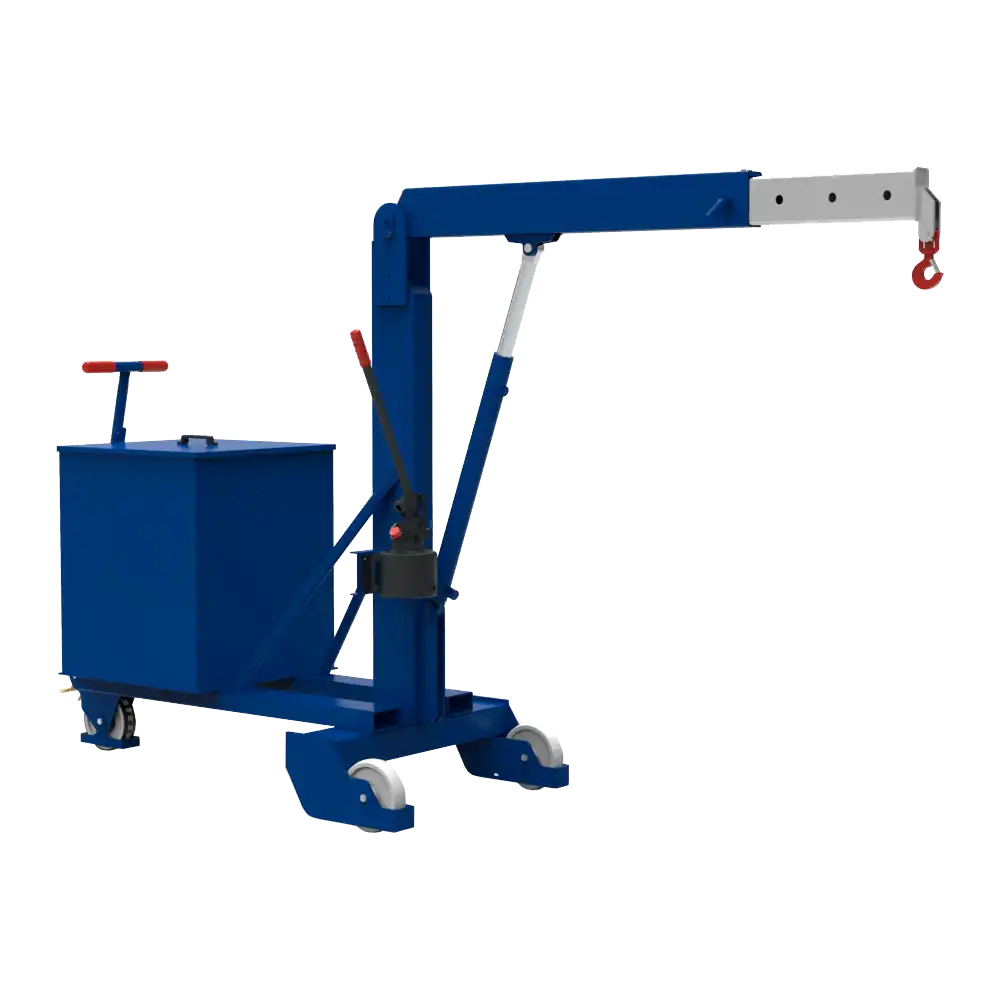

Werkstattkran Typ LDFL deichselgeführt
- Tragfähigkiet 250 - 1000 kg
- kompakte, solide Stahlkonstruktion
- große Ausladung vor den Rädern
- robuste, hochwertige Hydraulik
- Ausleger 6-fach verstellbar
- unter Last verfahrbar
Abmessungen [mm]:
Artikel | A | F | H | I 1* | I 2** | L | Gewicht kg |
LDFL050 | 810 | 900 | 1740 | 850-2400 | 280-3200 | 1330 | 1020 |
LDFL100 | 810 | 900 | 1660 | 850-2400 | 280-3200 | 1700 | 1360 |
* Ausleger eingezogen ** Ausleger ausgezogen
Tragfähigkeit bei Ausladung:
Artikel | D kg | D mm | D1 kg | D1 mm | D2 kg | D2 mm | D3 kg | D3 mm | D4 kg | D4 mm | D5 kg | D5 mm | D6 kg | D6 mm |
LDFL050 | 500 | 830 | 435 | 980 | 370 | 1130 | 330 | 1280 | 300 | 1430 | 275 | 1580 | 250 | 1730 |
LDFL100 | 1000 | 895 | 850 | 1000 | 660 | 1097 | 610 | 1300 | 520 | 1450 | 430 | 1600 | 390 | 1795 |
Technische Daten:
Artikel | Tragfähigkeit
kg | Hub pro Pumpenstoß*** mm | Grundfläche L x B mm | Radstand Breite (innen) mm | Räder Ø
mm | Eigengewicht ohne Ballast ca. kg | Gegengewicht
kg | Radlast max.
kg |
LDFL050 | 500-250 | 20 | 1330 x 810 | 630 | 200 | 170 | 850 | 1600 |
LDFL100 | 1000-390 | 10 | 1700 x 810 | 630 | 200 | 210 | 1150 | 1600 |
*** Doppelhub vor/zurück
