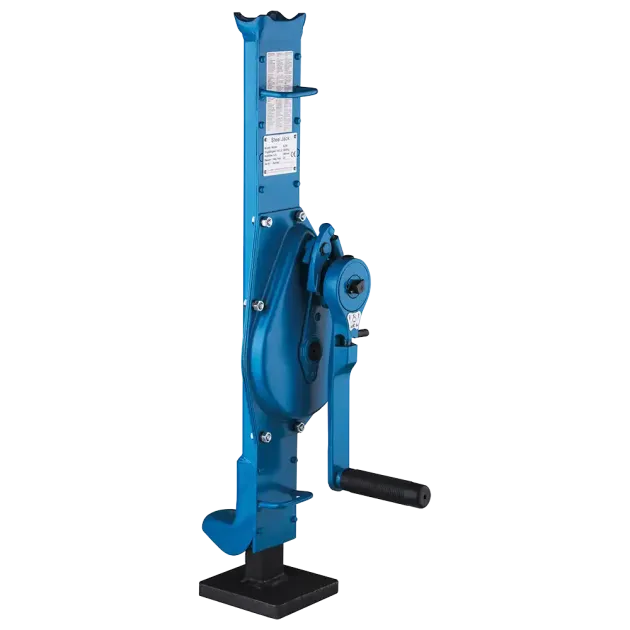

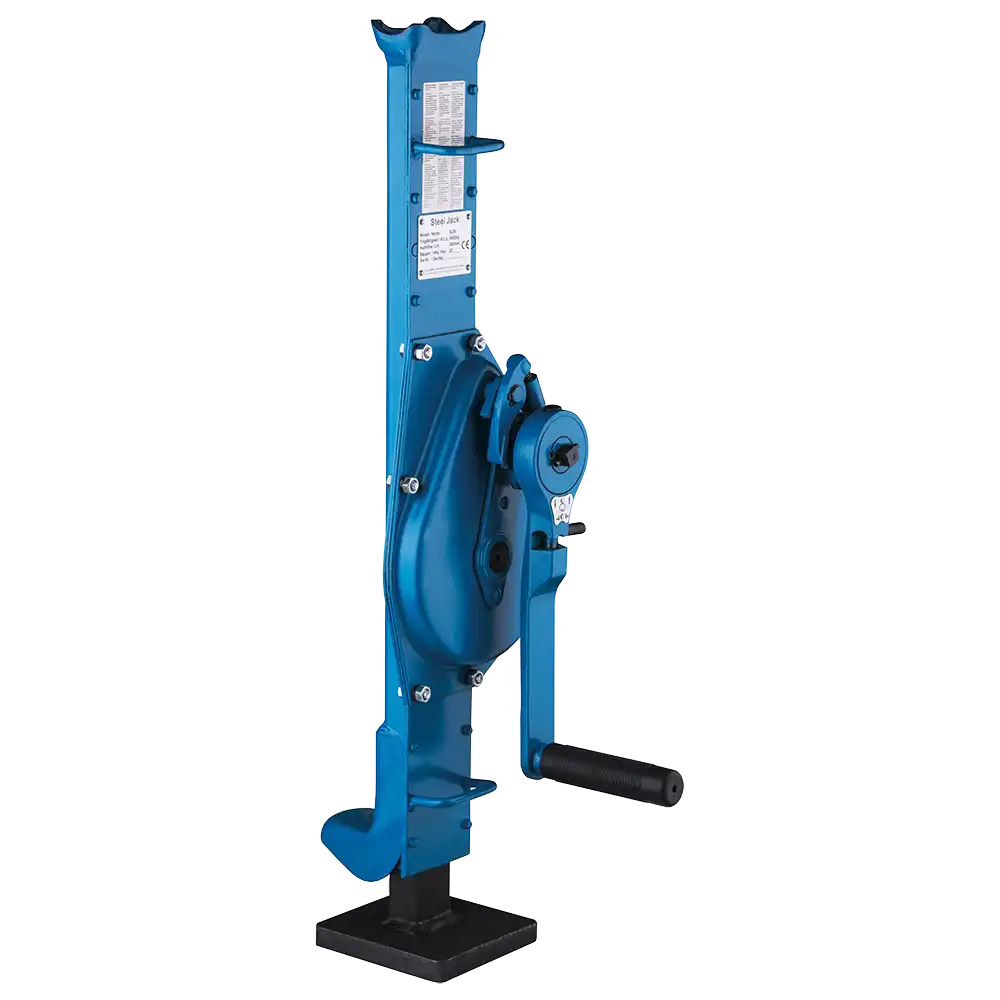

Zahnstangenwinde Typ ZWA DIN7355
- Tragfähigkeit 1500 - 10000 kg
- Hub 360 - 410 mm
- nach DIN 7355

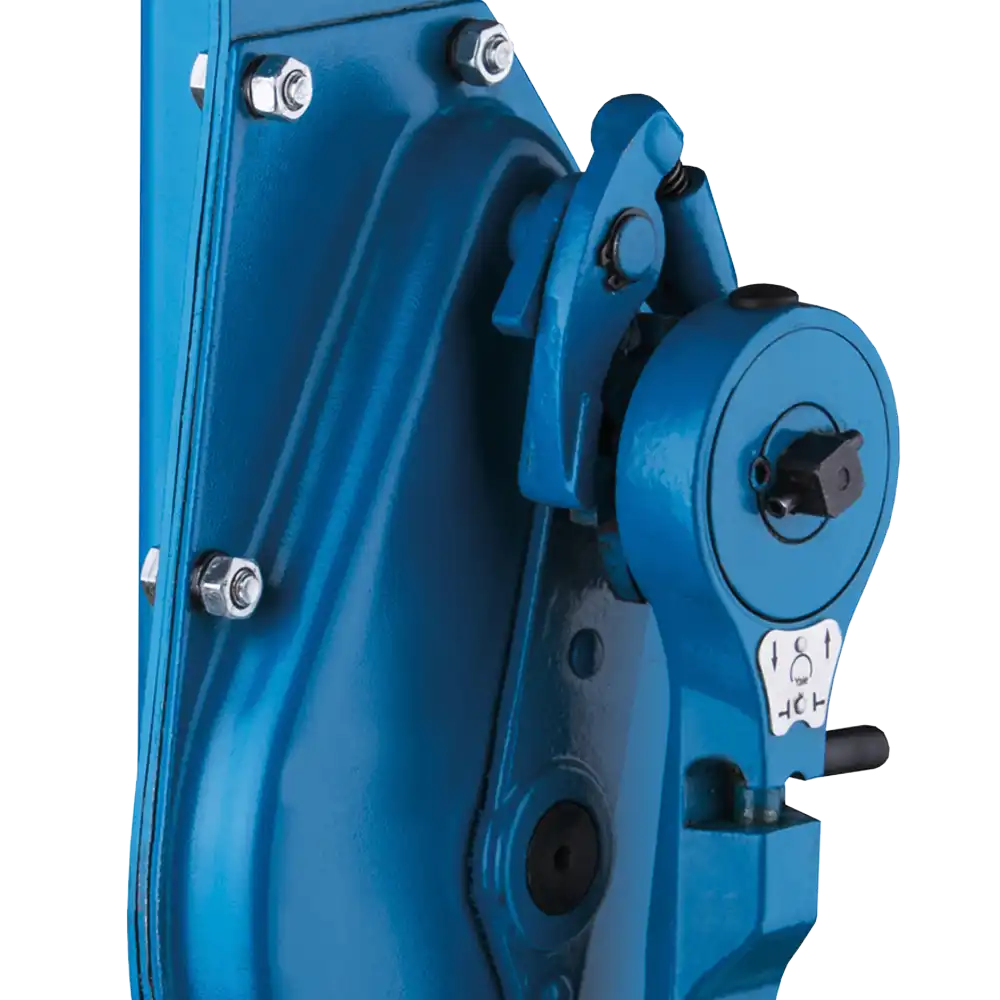

- Lastdruckbremse

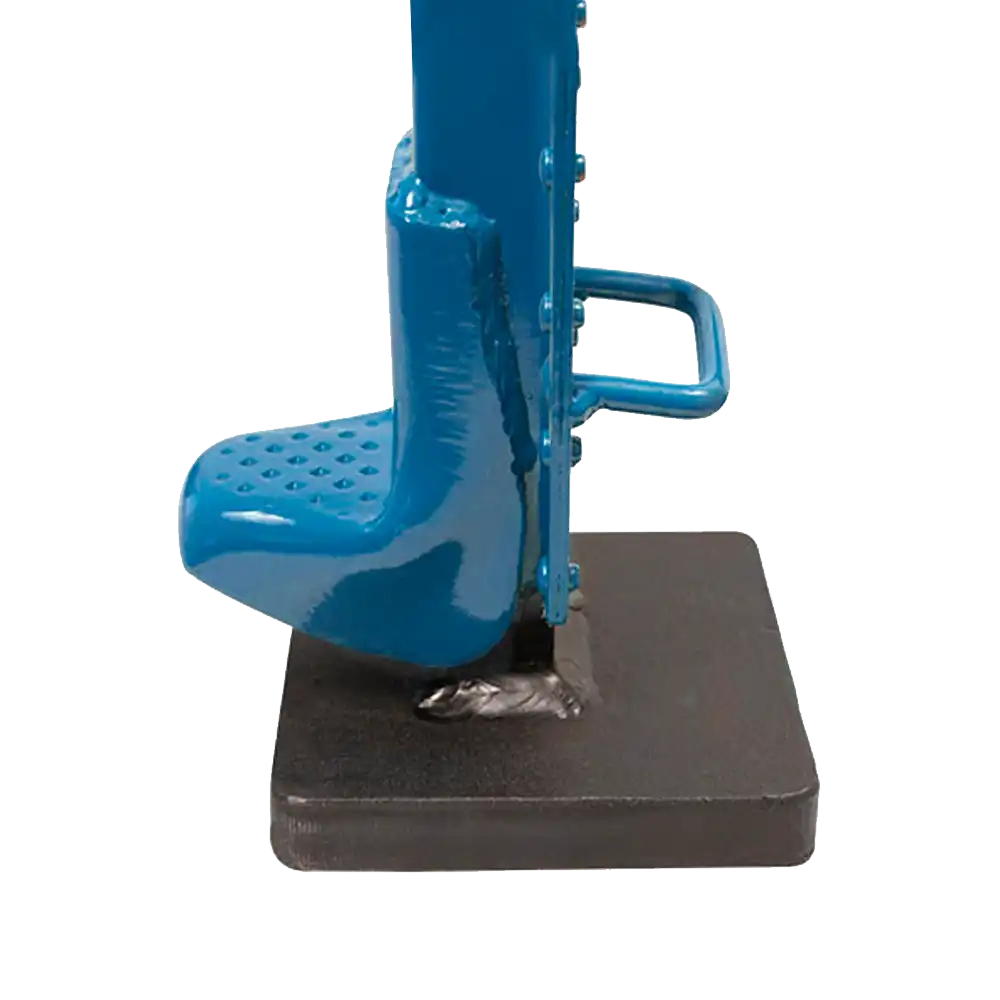

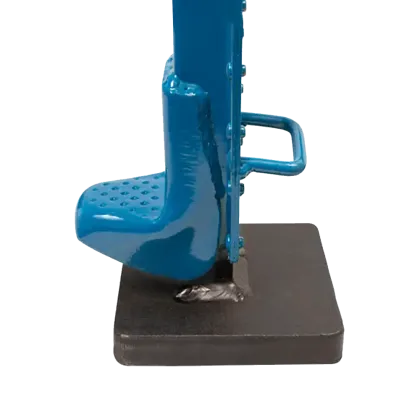

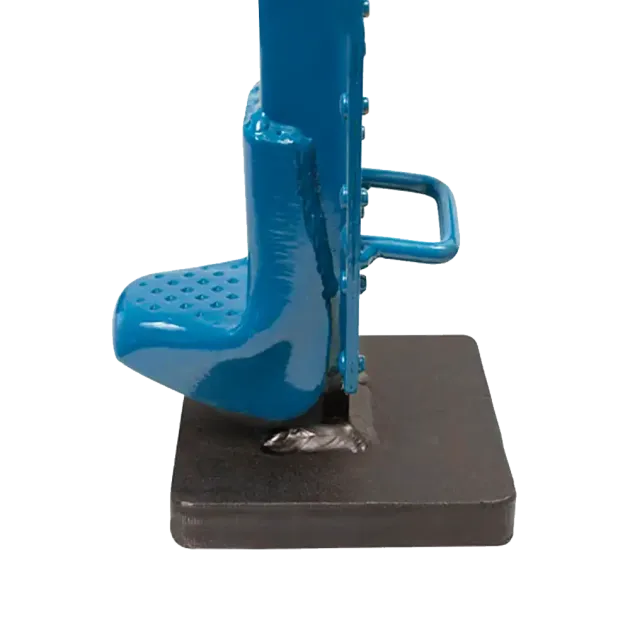

- massive Bodenplatte
- Rückschlagsicherung

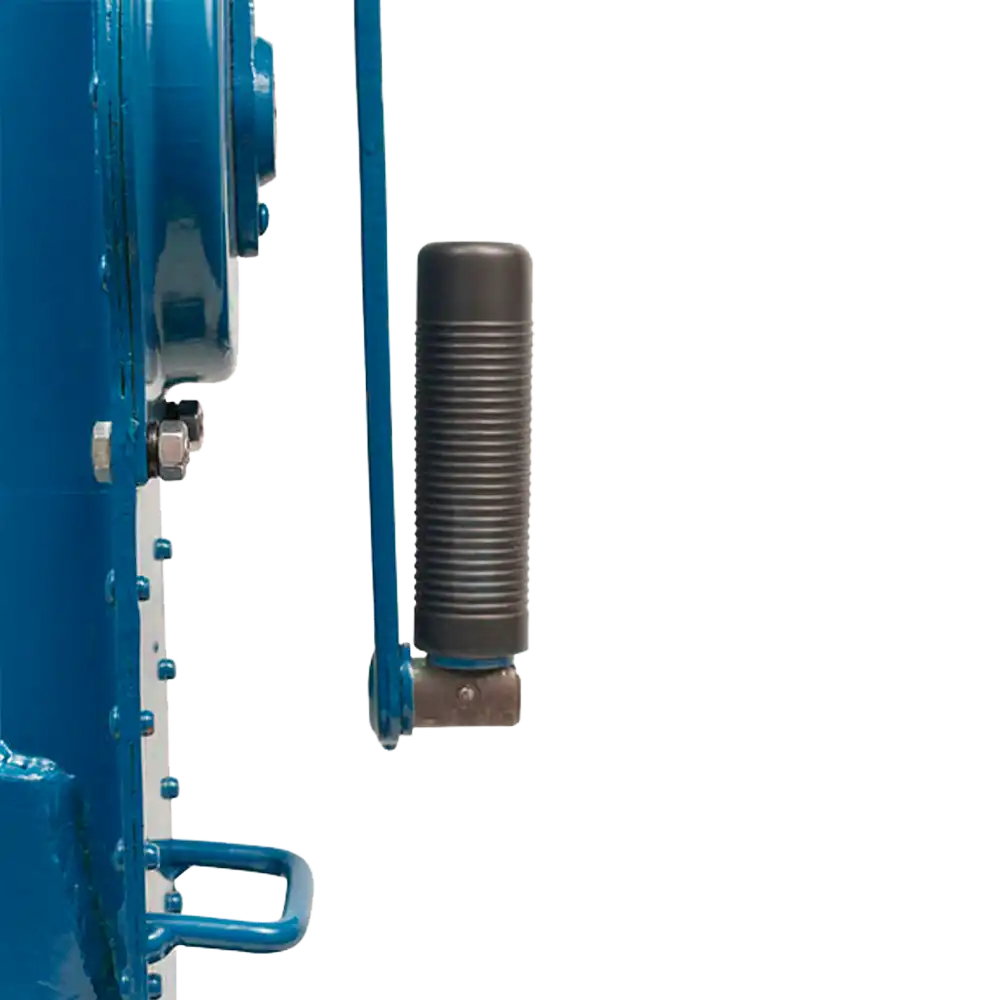

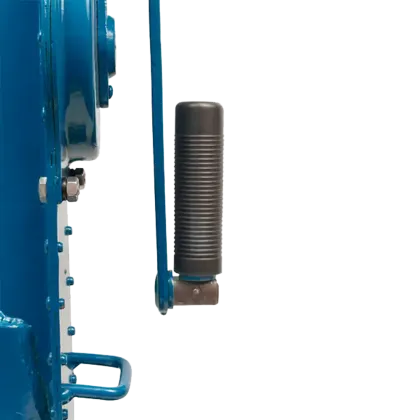

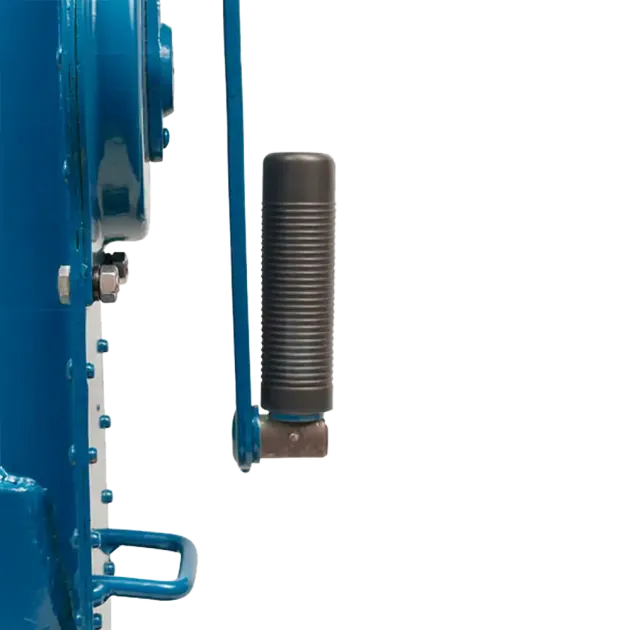

- Handkurbel mit Klappgriff

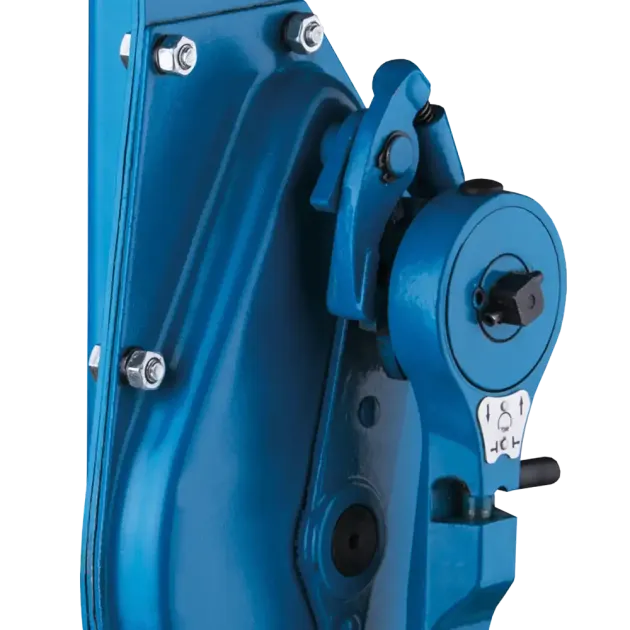

- Sicherheitsratschenkurbel
- präzise gefertigtes Getriebe
Abmessungen [mm]:
Artikel | Tragfähigkeit kg | Hub | A min. | A max. | E | F | G | K | L | M | N | S | Kurbelkraft | Gewicht |
ZWA0150 | 1500 | 360 | 725 | 1085 | 70 | 76 | 38 | 225 | 113 | 164 | 140 | 55 | 28 | 17 |
ZWA0300 | 3000 | 360 | 735 | 1095 | 70 | 83 | 38 | 249 | 128 | 200 | 140 | 65 | 28 | 20 |
ZWA0500 | 5000 | 350 | 730 | 1080 | 80 | 108 | 52 | 275 | 128 | 190 | 170 | 71 | 28 | 27 |
ZWA1000 | 10000 | 410 | 800 | 1210 | 85 | 124 | 65 | 300 | 250 | 252 | 170 | 86 | 56 | 43 |
