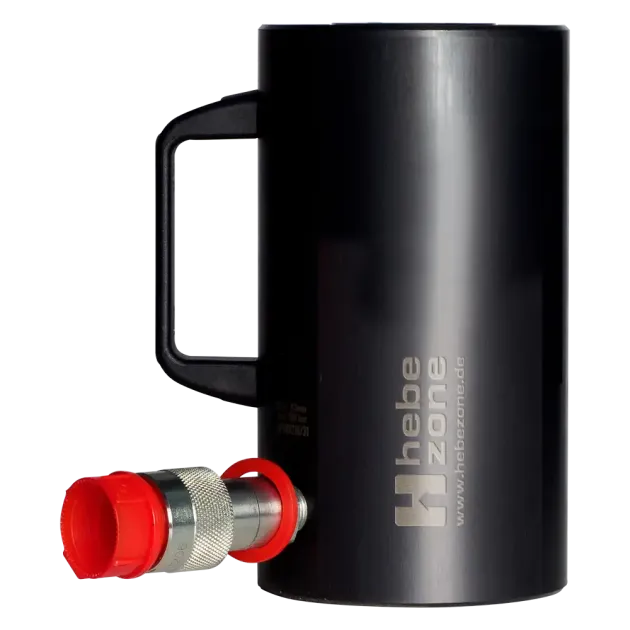

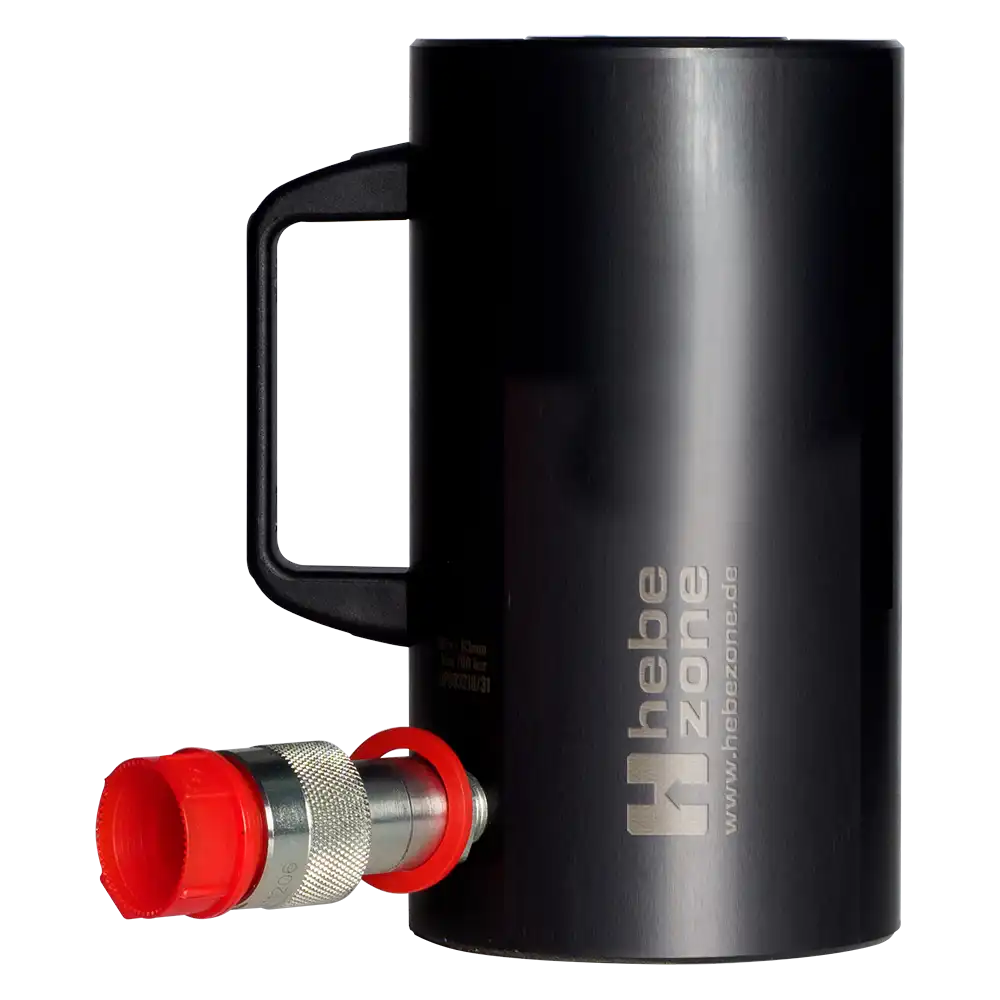

Zentrumlochzylinder Typ GZF
- Hydraulikzylinder mit Hohlkolben
- Presskraft 12 - 93 t
- Hub 40 - 150 mm
- Bauhöhe 145 - 399 mm
- nitrierter Kolben mit Abstreifer im Kolben
- Betriebsdruck 700 kg/cm2
- Schnellverschlusskupplung
Abmessungen [mm]:
Artikel | Presskraft | Presskraft | Hub | A | B | D | E | F | H | O | P | U | V | Y | Z | Kolbenfläche | Ölvolumen | Gewicht |
GZF012040 | 12,6 | 123,6 | 41 | 145 | 186 | 70 | 55,0 | 38,5 | 20 | M29x1,5 | 20 | 50,8 | 5/16-18 UNC | 19,6 | 16 | 18,03 | 74 | 3,5 |
GZF012080 | 12,6 | 123,6 | 76 | 191 | 267 | 70 | 55,0 | 38,5 | 20 | M29x1,5 | 20 | 50,8 | 5/16-18 UNC | 19,6 | 16 | 18,03 | 137 | 4,5 |
GZF020048 | 20,2 | 198,1 | 48 | 172 | 220 | 95 | 70,0 | 50,5 | 20 | M37x1,5 | 20 | 82,6 | 3/8-16 UNC | 27,5 | 20 | 28,86 | 139 | 7,1 |
GZF020150 | 20,2 | 198,1 | 150 | 321 | 471 | 95 | 70,0 | 50,5 | 20 | M37x1,5 | 20 | 82,6 | 3/8-16 UNC | 27,5 | 20 | 28,86 | 433 | 13,0 |
GZF030063 | 28,9 | 283,1 | 63 | 200 | 263 | 110 | 85,0 | 62,0 | 23 | M46x1,5 | 22 | 92,1 | 3/8-16 UNC | 33,6 | 20 | 41,24 | 260 | 10,5 |
GZF030150 | 28,9 | 283,1 | 150 | 340 | 490 | 110 | 8,1 | 62,0 | 23 | M46x1,5 | 22 | 92,1 | 3/8-16 UNC | 33,6 | 20 | 41,24 | 619 | 17,2 |
GZF060076 | 59,1 | 579,6 | 76 | 245 | 321 | 155 | 125,0 | 94,0 | 34 | M72x1,5 | 25 | 130,2 | 1/2-18 UNC | 54,0 | 20 | 84,45 | 642 | 26,2 |
GZF060150 | 59,1 | 579,6 | 150 | 358 | 508 | 155 | 125,0 | 94,0 | 23 | M72x1,5 | 25 | 130,2 | 1/2-18 UNC | 54,0 | 20 | 84,45 | 1267 | 36,4 |
GZF100076 | 93,2 | 914,0 | 76 | 272 | 348 | 200 | 165,1 | 127,0 | 38 | M104x1,5 | 30 | -- | -- | 79,0 | -- | 133,17 | 1012 | 46,2 |
GZF100150 | 93,2 | 914,0 | 150 | 399 | 549 | 200 | 165,1 | 127,0 | 38 | M104x1,5 | 30 | -- | -- | 79,0 | -- | 133,17 | 1998 | 66,0 |
