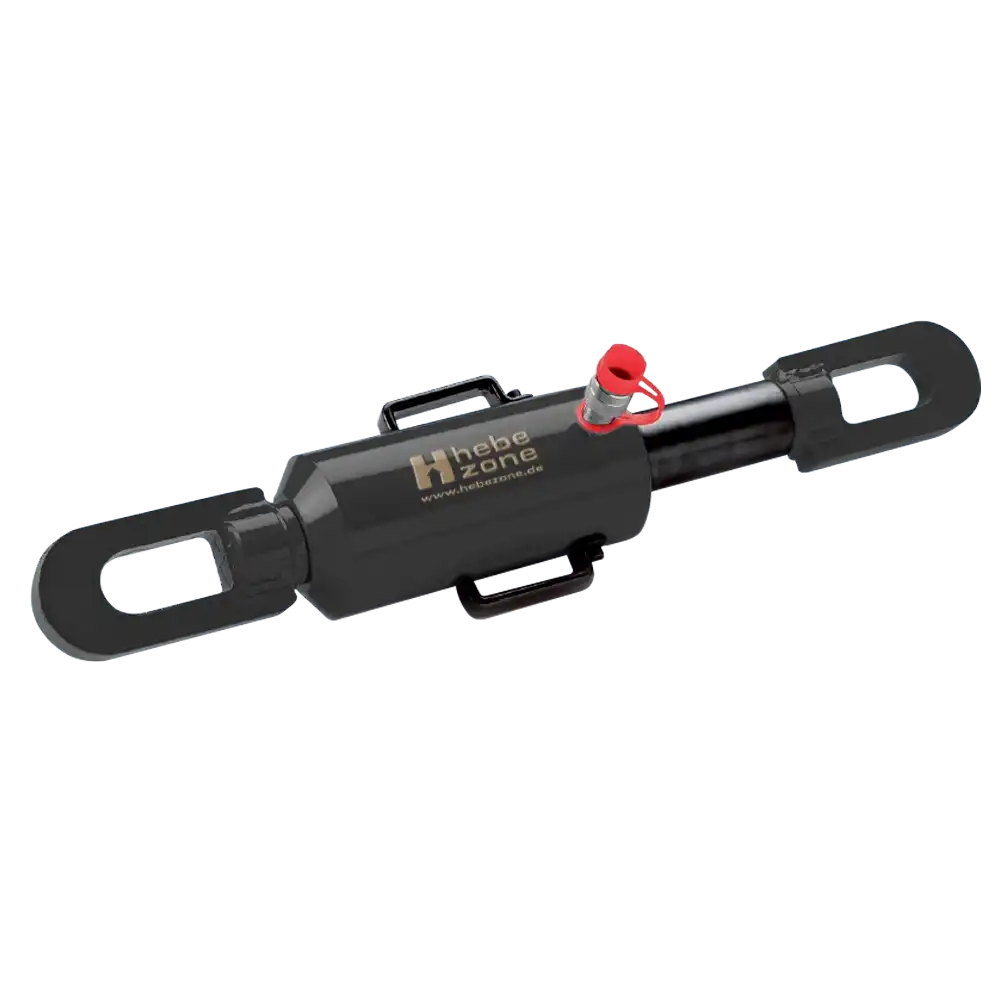

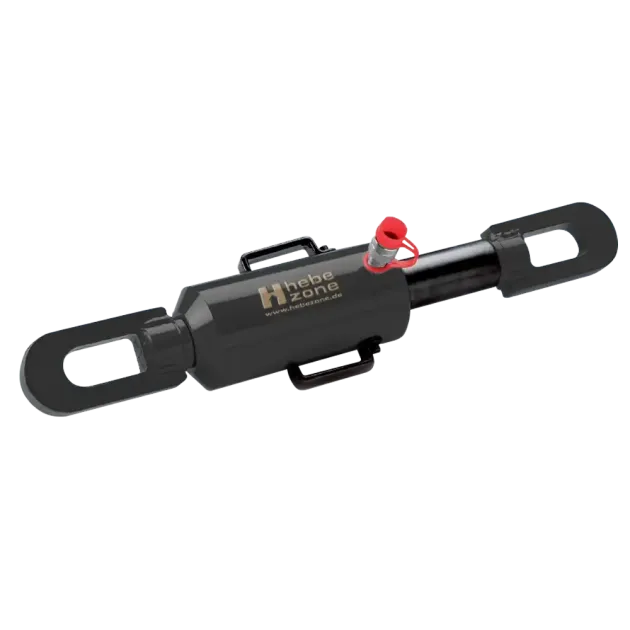

Zugzylinder Typ GHZ
- Zugkraft 10 - 50 t
- Hub 140 - 150 mm
- mit Rückholfeder
- austauschbare Zugösen
- nitrierter Kolben
- hartverchromte Kolbenstange mit Endanschlag
- Betriebsdruck 700 kg/cm2
- mit Schnellkupplung
Abmessungen [mm]:
Artikel | Zugkraft | Zugkraft | Hub | A | B | D | E | F | G | H | J | L | M | N | T | Kolbenfläche | Ölvolumen | Gewicht |
GHZ010140 | 10,1 | 99,0 | 140 | 471 | 611 | 80,0 | 60 | 42,0 | M26X2 | 36,0 | 70 | 75 | 15 | 40 | 30 | 14,4 | 202 | 9,2 |
GHZ030150 | 30,5 | 299,3 | 150 | 599 | 749 | 126,5 | 100 | 66,7 | 1 3/4-12 UN | 37,0 | 95 | 100 | 30 | 50 | 45 | 43,6 | 654 | 24,0 |
GHZ050150 | 50,7 | 497,4 | 150 | 749 | 899 | 155,0 | 125 | 80,0 | M60x2,5 | 37,5 | 125 | 150 | 40 | 60 | 65 | 72,5 | 1088 | 41,0 |
