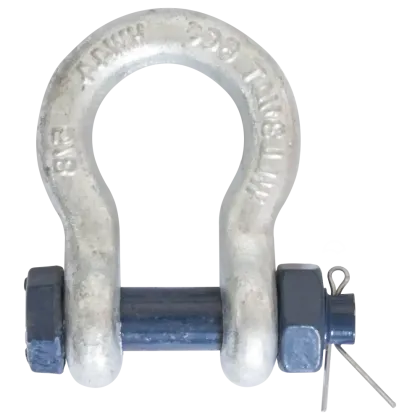

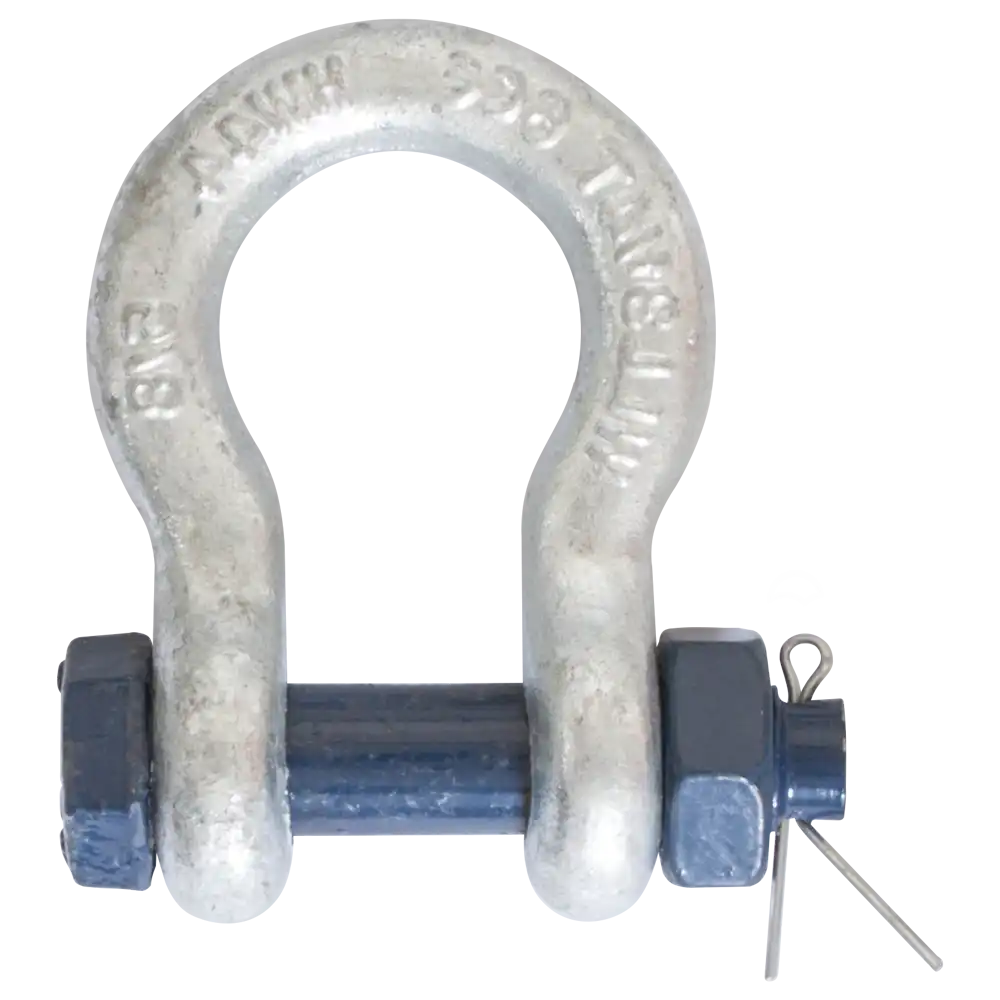

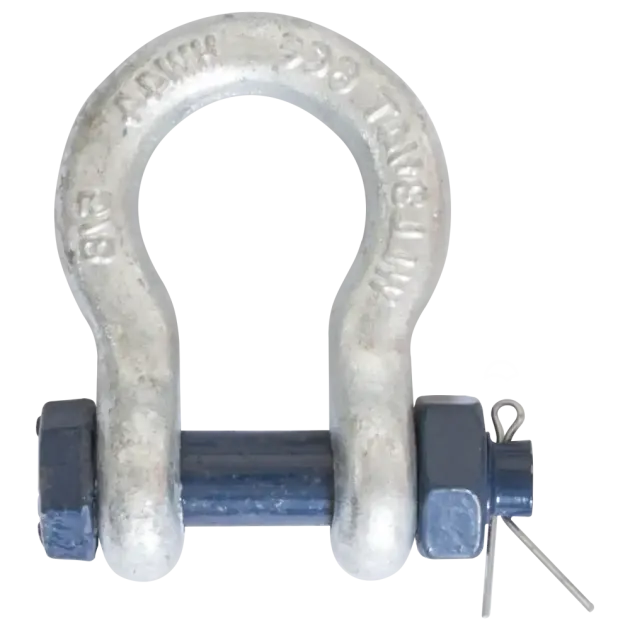

Ankerschäkel hochfest Typ LA05
- mit Bolzen, Mutter und Splint
- Tragfähigkeit 2000 - 150000 kg
- Güteklasse 6
- Werkstoff: hochfester Vergütungsstahl
- Bügel feuerverzinkt
- Bolzen/Mutter galv. verzinkt, lackiert
- Verwendungstemperaturbereich: -20 °C - +200 °C
- Sicherheitsfaktor > 5

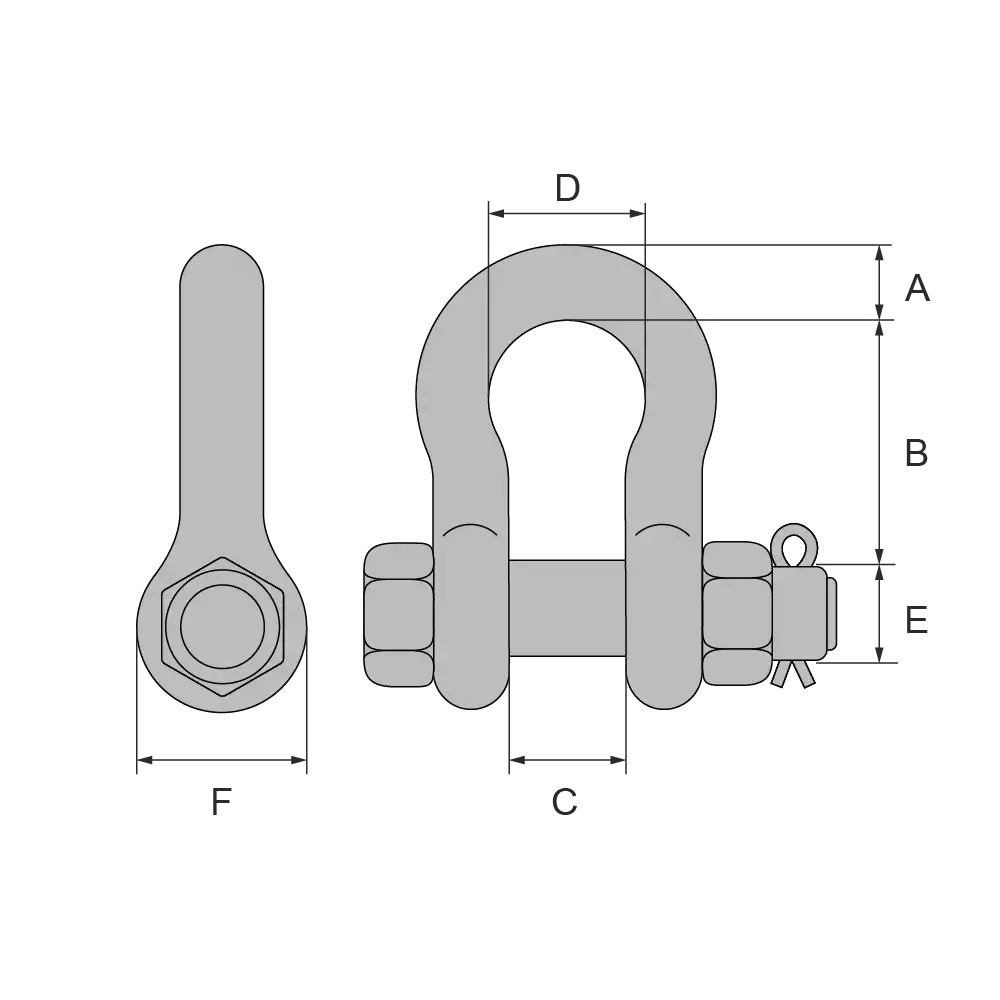

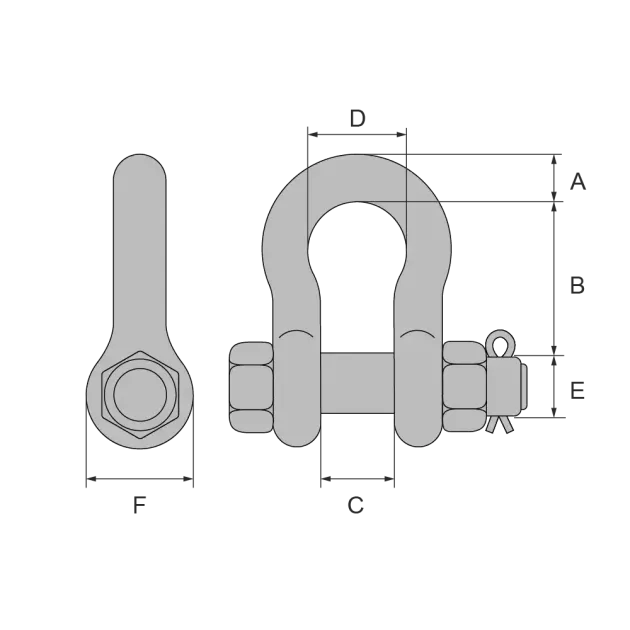

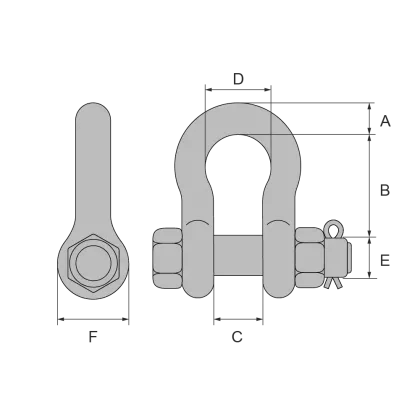

Abmessungen* [mm]:
Artikel | Tragfähigkeit kg | A | B | C | D | E | F | Gewicht kg |
LA0501 | 2000 | 13 | 48 | 21 | 33 | 16 | 30 | 0,4 |
LA0502 | 3250 | 16 | 60 | 27 | 43 | 19 | 40 | 0,7 |
LA0503 | 4750 | 19 | 71 | 32 | 51 | 22 | 48 | 1,3 |
LA0504 | 6500 | 22 | 84 | 36 | 58 | 25 | 54 | 1,8 |
LA0505 | 8500 | 25 | 95 | 43 | 68 | 29 | 60 | 2,5 |
LA0506 | 9500 | 29 | 108 | 46 | 74 | 32 | 67 | 3,5 |
LA0507 | 12000 | 32 | 119 | 52 | 82 | 35 | 76 | 5 |
LA0508 | 13500 | 35 | 133 | 57 | 92 | 38 | 84 | 6,8 |
LA0509 | 17000 | 38 | 146 | 60 | 98 | 41 | 92 | 8,8 |
LA0510 | 25000 | 44 | 178 | 73 | 127 | 51 | 110 | 14,1 |
LA0511 | 35000 | 51 | 197 | 83 | 146 | 57 | 127 | 20,8 |
LA0512 | 55000 | 63 | 267 | 105 | 184 | 70 | 152 | 42,3 |
LA0513 | 85000 | 76 | 330 | 127 | 200 | 83 | 165 | 65,3 |
LA0514 | 120000 | 89 | 381 | 146 | 230 | 95 | 203 | 112,5 |
LA0515 | 150000 | 102 | 432 | 165 | 260 | 108 | 229 | 161,5 |
LA0116 | 35000 | 51 | 197 | 83 | 146 | 57 | 127 | 18,5 |
LA0117 | 55000 | 63 | 267 | 105 | 184 | 70 | 152 | 37,6 |
* die Schmiedetoleranzen betragen ca. 3-6 %
