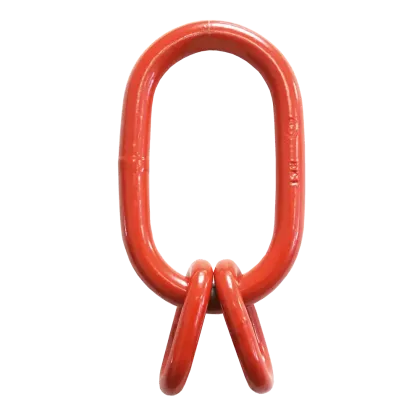

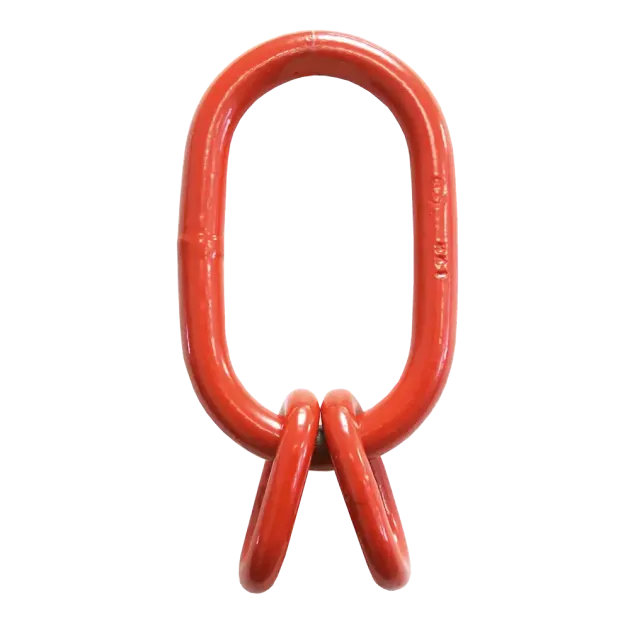

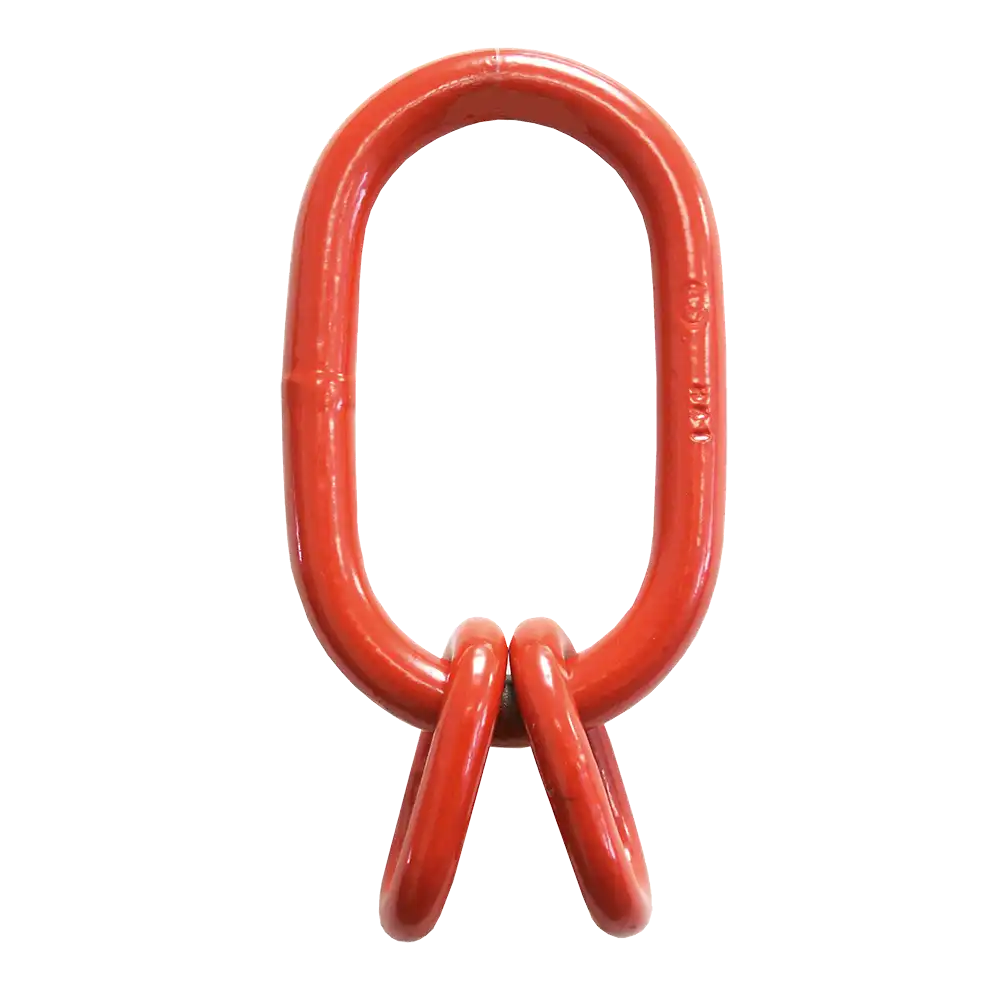

Aufhängeglied GK10 für große Haken
- Tragfähigkeit 5300 - 21200 kg
- für Kette 7 - 16 mm
- 1 bis 4 Stränge
- Güteklasse 10
- EN 1677-4
- pulverbeschichtet
- legiert und vergütet
Zurück zu: GK 10
Tragfähigkeiten [kg]:
Artikel | Kette mm | 2-Strang | 3-/4-Strang | ||
|
| >0–45
| >45–60
| >0–45°
| >45–60°
|
WRTS42507 | 7 / 8 | 5300 | 3750 | 5300 | 3750 |
WRTS42510 | 10 | 8000 | 6000 | 8000 | 6000 |
WRTS42513 | 13 | 14000 | 10000 | 14000 | 10000 |
WRTS42516 | 16 | 21200 | 15000 | 21200 | 15000 |
* bei Verwendung in 1-Strang-Kettengehängen muss ein Einzelglied entfernt werden

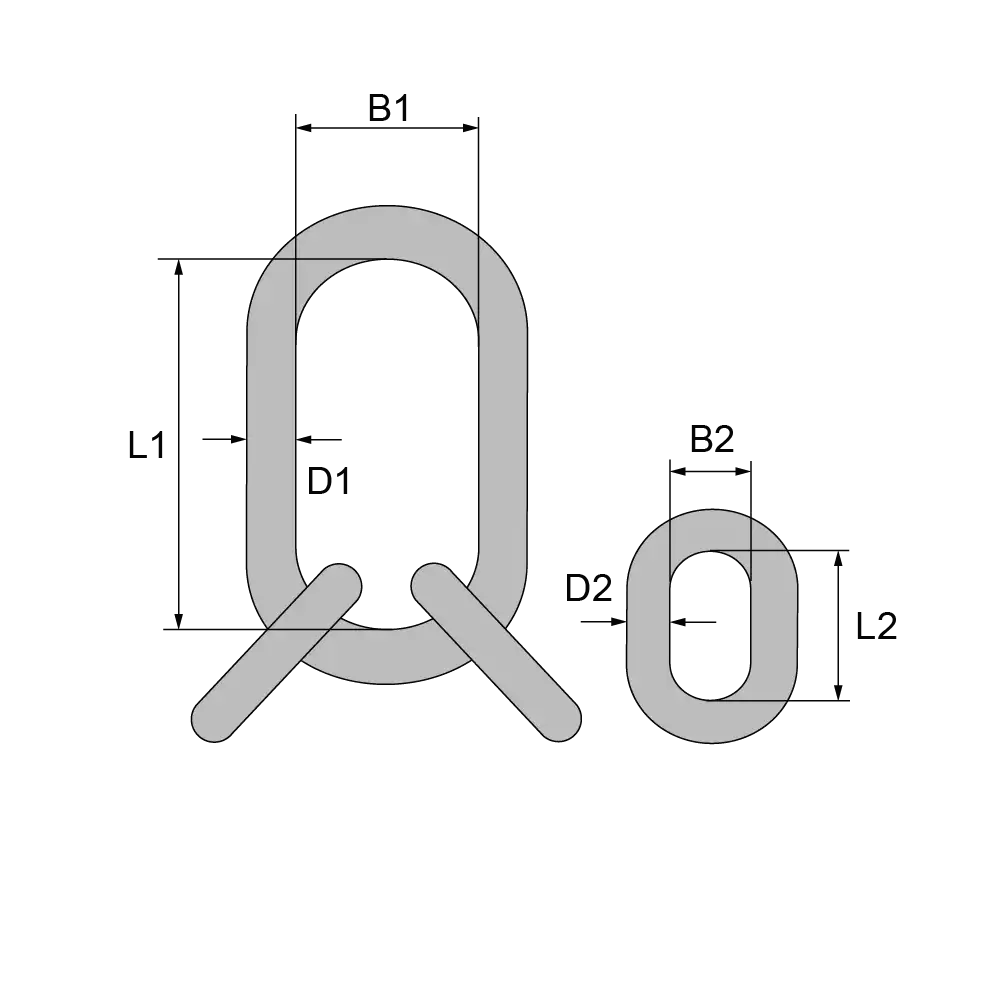

Abmessungen [mm]:
Artikel | L1 | L2 | B1 | B2 | D1 | D2 | Gewicht kg |
WRTS42507 | 340 | 110 | 180 | 60 | 30 | 16 | 6,5 |
WRTS42510 | 340 | 135 | 180 | 75 | 30 | 18 | 7 |
WRTS42513 | 340 | 160 | 180 | 90 | 40 | 22 | 13 |
WRTS42516 | 340 | 180 | 180 | 100 | 40 | 26 | 14,6 |
