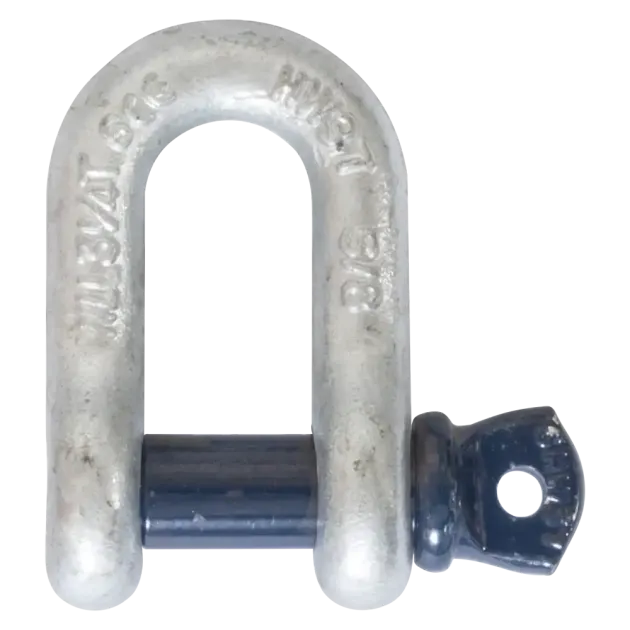

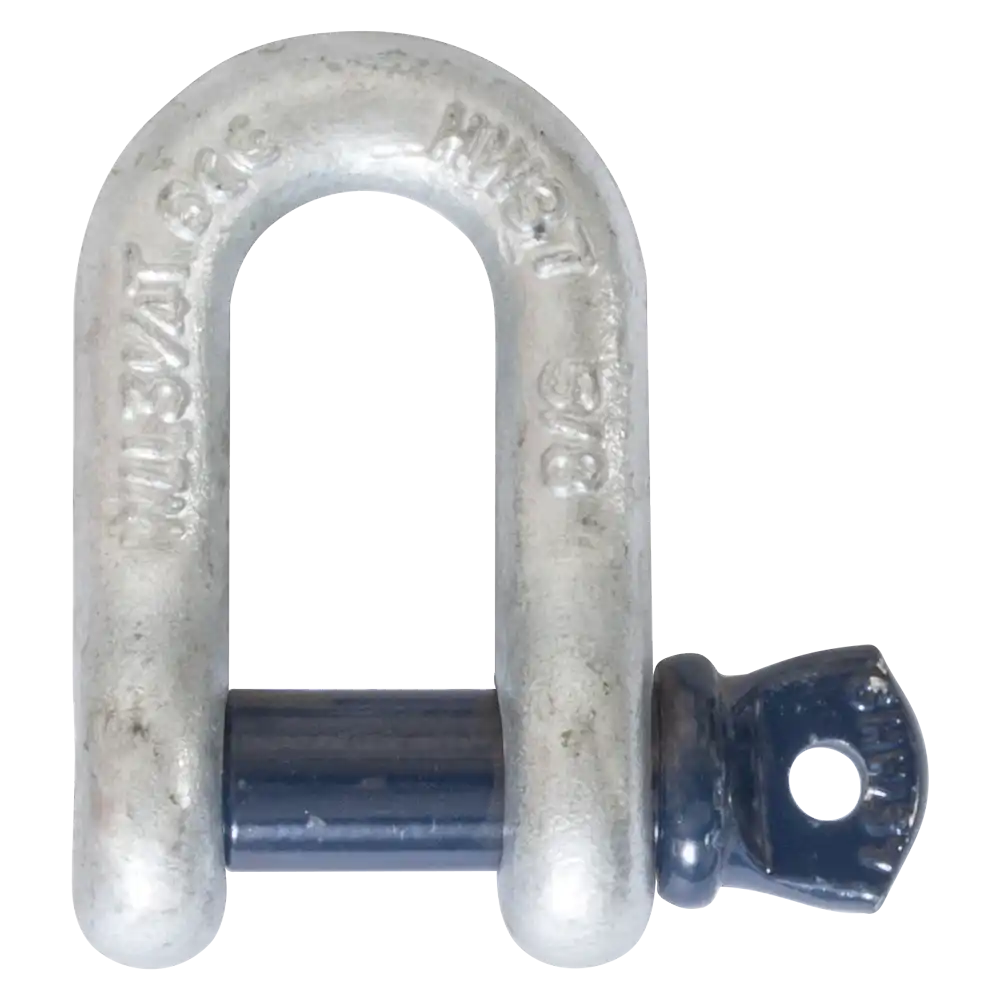

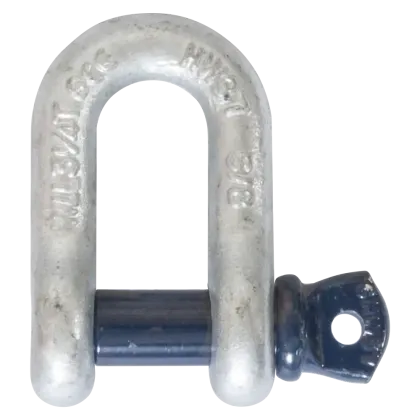

Kettenschäkel hochfest Typ LA03
- mit Schraubbolzen
- Tragfähigkeit 500 - 55000 kg
- Werkstoff: hochfester Vergütungsstahl
- Bügel feuerverzinkt
- Bolzen galv. verzinkt, blau lackiert
- Sicherheitsfaktor > 5

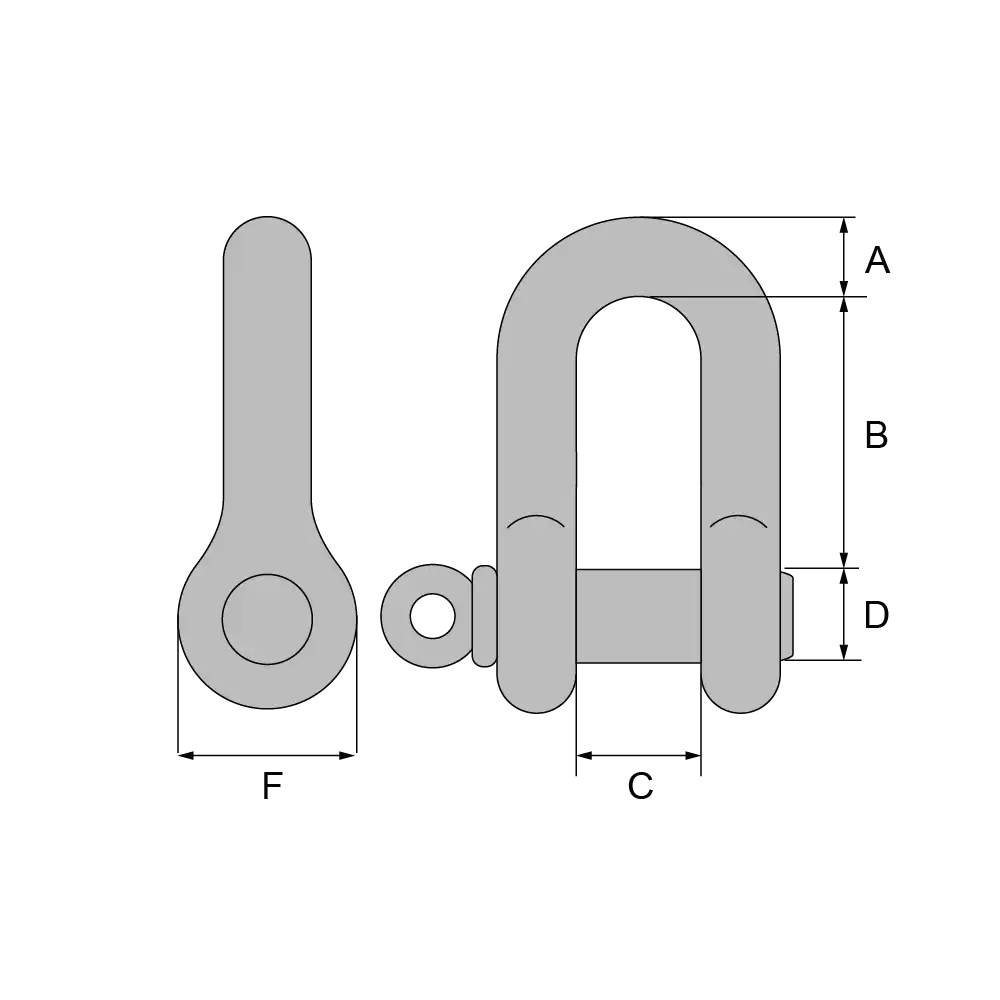

Abmessungen* [mm]:
Artikel | Tragfähigkeit kg | A | B | C | D | F | Gewicht kg |
LA0301 | 500 | 6 | 23 | 12 | 8 | 17 | 0,1 |
LA0302 | 750 | 8 | 26 | 13 | 10 | 21 | 0,1 |
LA0303 | 1000 | 10 | 31 | 16 | 11 | 25 | 0,1 |
LA0304 | 1500 | 11 | 36 | 18 | 13 | 27 | 0,2 |
LA0305 | 2000 | 13 | 41 | 21 | 16 | 30 | 0,3 |
LA0306 | 3250 | 16 | 51 | 27 | 19 | 40 | 0,6 |
LA0307 | 4750 | 19 | 60 | 32 | 22 | 48 | 1 |
LA0308 | 6500 | 22 | 71 | 36 | 25 | 54 | 1,4 |
LA0309 | 8500 | 25 | 81 | 43 | 29 | 60 | 2 |
LA0310 | 9500 | 29 | 90 | 46 | 32 | 67 | 3 |
LA0311 | 12000 | 32 | 100 | 52 | 35 | 76 | 4 |
LA0312 | 13500 | 35 | 113 | 57 | 38 | 84 | 5,4 |
LA0313 | 17000 | 38 | 124 | 60 | 41 | 92 | 7,3 |
LA0314 | 25000 | 44 | 146 | 73 | 51 | 110 | 11,3 |
LA0315 | 35000 | 51 | 171 | 83 | 57 | 127 | 16,2 |
LA0316 | 55000 | 63 | 203 | 105 | 70 | 152 | 33,3 |
* die Schmiedetoleranzen betragen ca. 3-6 %
