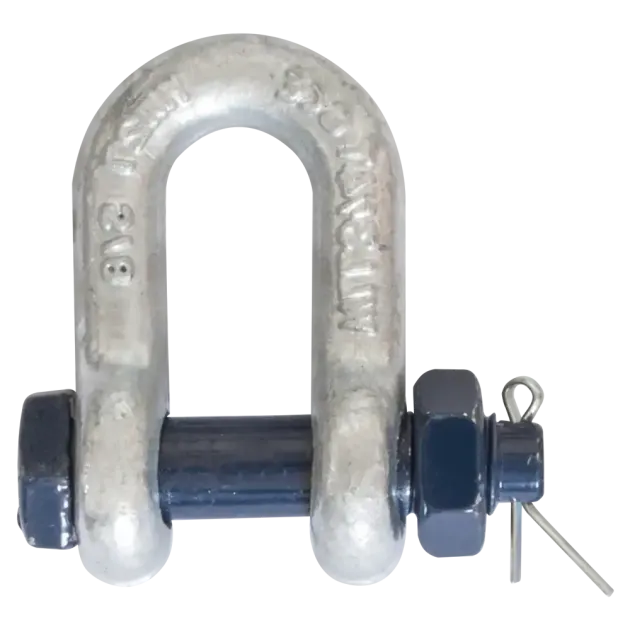

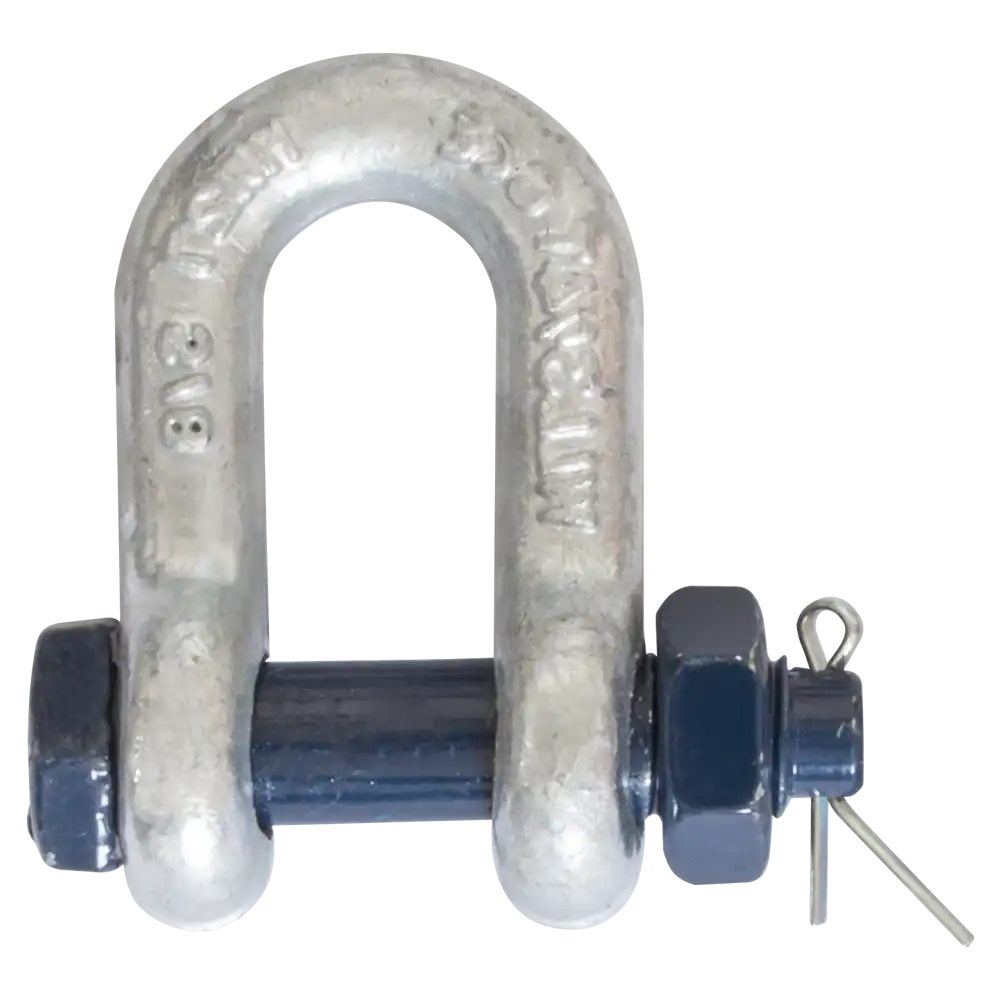

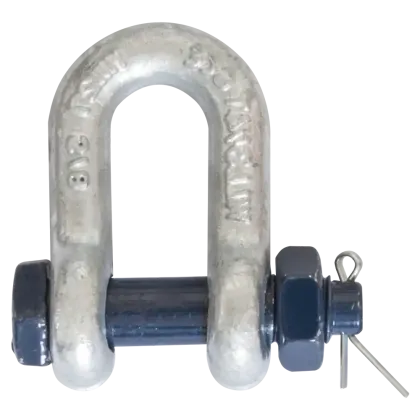

Kettenschäkel hochfest Typ LA06
- mit Bolzen, Mutter und Splint
- Tragfähigkeit 2000 - 85000 kg
- Güteklasse 6
- Werkstoff: hochfester Vergütungsstahl
- Bügel feuerverzinkt
- Bolzen/Mutter galv. verzinkt, blau lackiert
- Verwendungstemperaturbereich: -20 °C - +200 °C
- Sicherheitsfaktor > 5

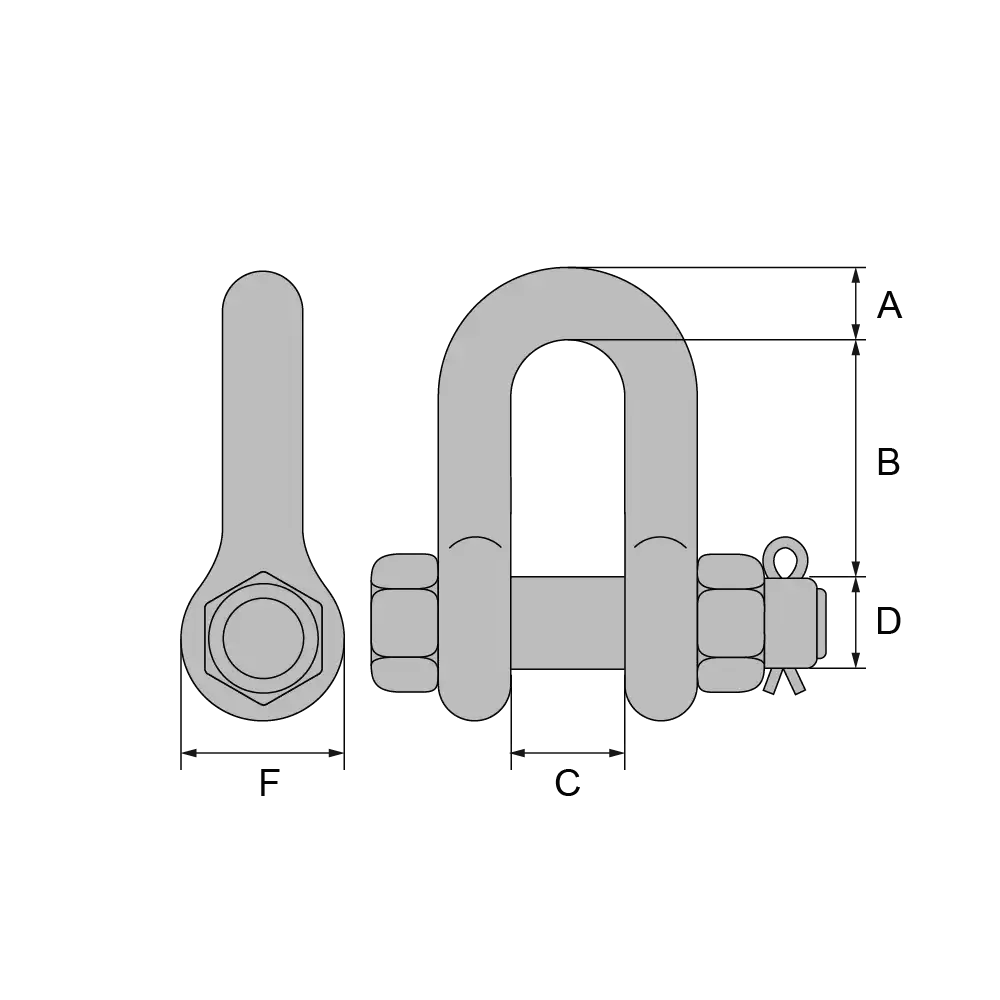

Abmessungen* [mm]:
Artikel | Tragfähigkeit kg | A | B | C | D | F | Gewicht kg |
LA0601 | 2000 | 13 | 41 | 21 | 16 | 30 | 0,3 |
LA0602 | 3250 | 16 | 51 | 27 | 19 | 40 | 0,7 |
LA0603 | 4750 | 19 | 60 | 32 | 22 | 48 | 1,2 |
LA0604 | 6500 | 22 | 71 | 36 | 25 | 54 | 1,6 |
LA0605 | 8500 | 25 | 81 | 43 | 29 | 60 | 2,4 |
LA0606 | 9500 | 29 | 90 | 46 | 32 | 67 | 3,3 |
LA0607 | 12000 | 32 | 100 | 52 | 35 | 76 | 4,6 |
LA0608 | 13500 | 35 | 113 | 57 | 38 | 84 | 6 |
LA0609 | 17000 | 38 | 124 | 60 | 41 | 92 | 8,3 |
LA0610 | 25000 | 44 | 146 | 73 | 51 | 110 | 12,8 |
LA0611 | 35000 | 51 | 171 | 83 | 57 | 127 | 18,5 |
LA0612 | 55000 | 63 | 203 | 105 | 70 | 152 | 38 |
LA0613 | 85000 | 76 | 216 | 127 | 83 | 165 | 55,4 |
* die Schmiedetoleranzen betragen ca. 3-6 %
