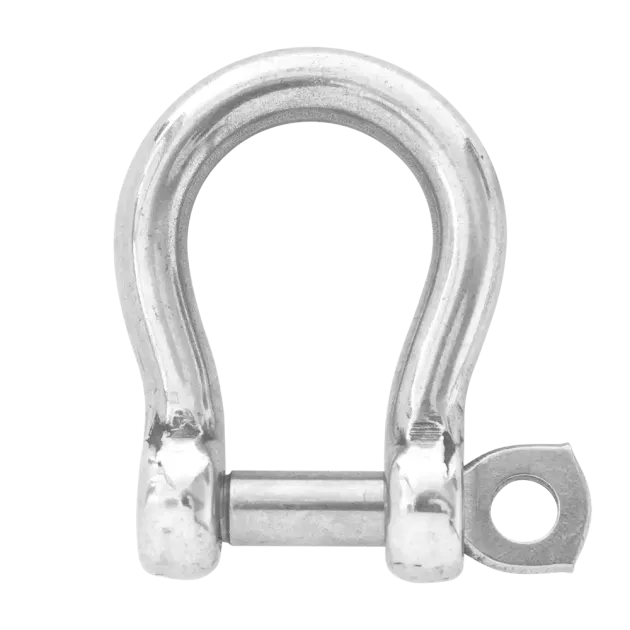

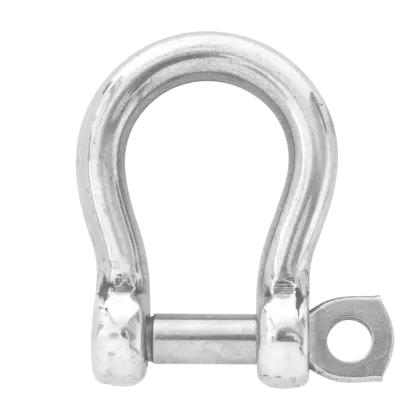

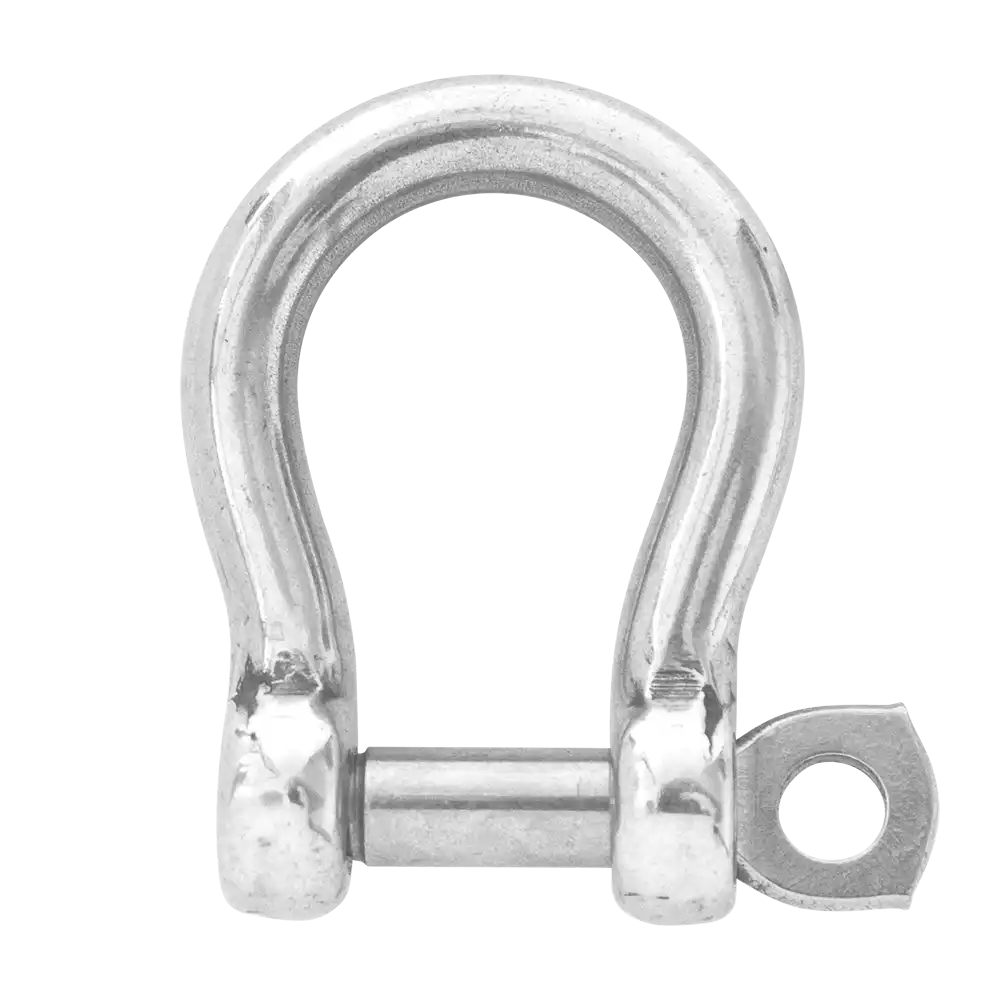

Schäkel Edelstahl Typ NILA01
- geschweifter Schäkel
- mit Schraubbolzen
- Tragfähigkeit 400 - 3000 kg
- Sicherheitsfaktor 6:1
- Material: AISI 316, hochglanzpoliert
- geeignet zur Verwendung im Wasser- und Abwasserbereich

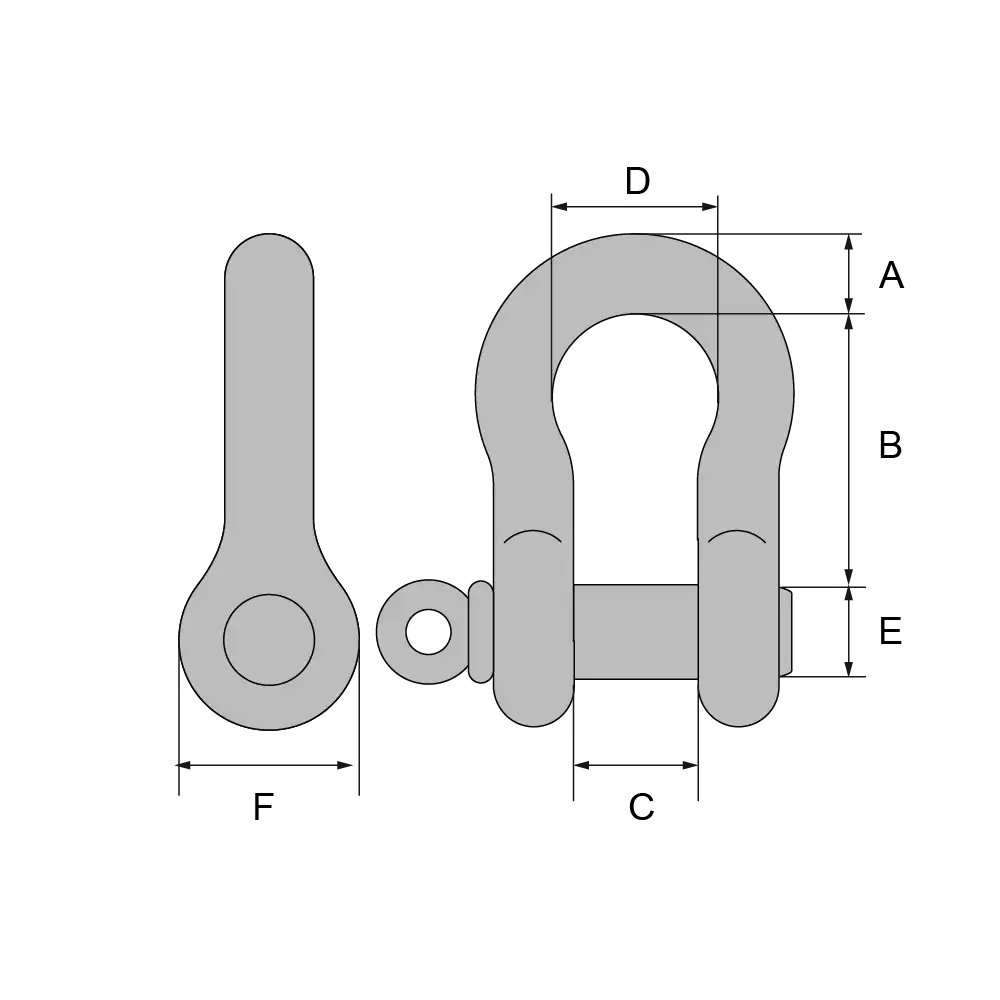

Abmessungen:
Artikel | Tragfähigkeit kg | E mm | B mm | A mm | D mm | C mm | F mm | Gewicht kg |
NILA0101 | 400 | M8 | 30 | 8 | 23 | 16 | 16 | 0,07 |
NILA0102 | 600 | M10 | 36 | 10 | 27 | 20 | 20 | 0,11 |
NILA0103 | 900 | M12 | 47 | 12 | 37 | 25 | 26 | 0,25 |
NILA0104 | 1500 | M16 | 47 | 13 | 34 | 25 | 33 | 0,33 |
NILA0105 | 2500 | M20 | 60 | 16 | 42 | 28 | 40 | 0,96 |
NILA0106 | 3000 | M22 | 71 | 19 | 51 | 31 | 48 | 1 |
