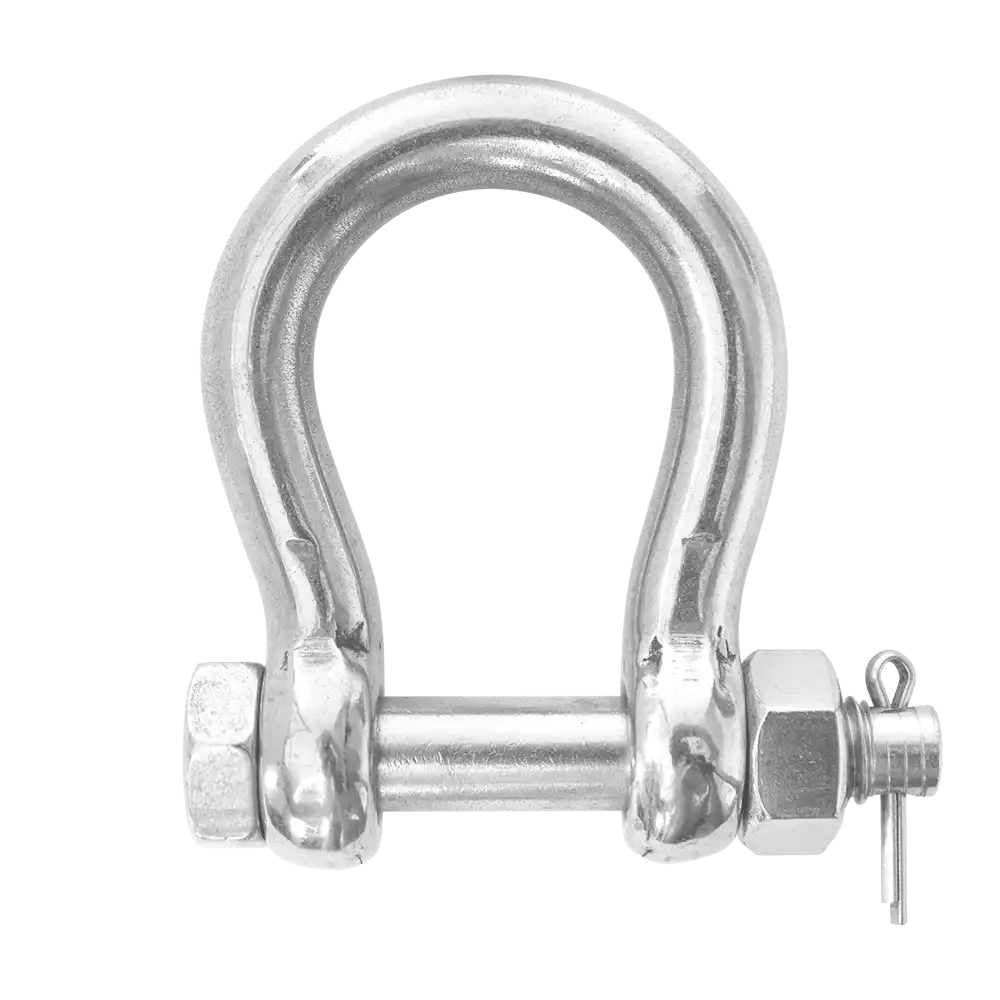

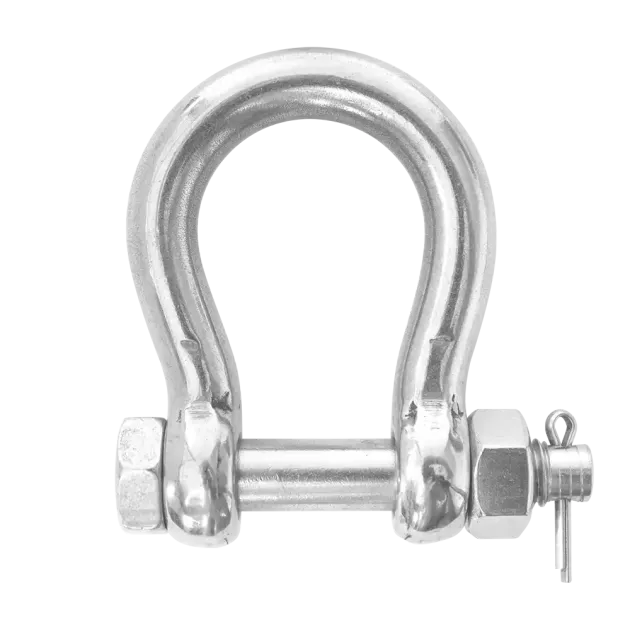

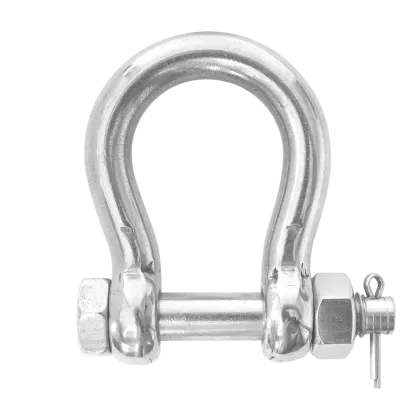

Schäkel Edelstahl Typ NILA05
- geschweifter Schäkel
- mit Sicherheitsbolzen
- Tragfähigkeit 400 - 3000 kg
- Sicherheitsfaktor 6:1
- Material: AISI 316, hochglanzpoliert
- geeignet zur Verwendung im Wasser- und Abwasserbereich

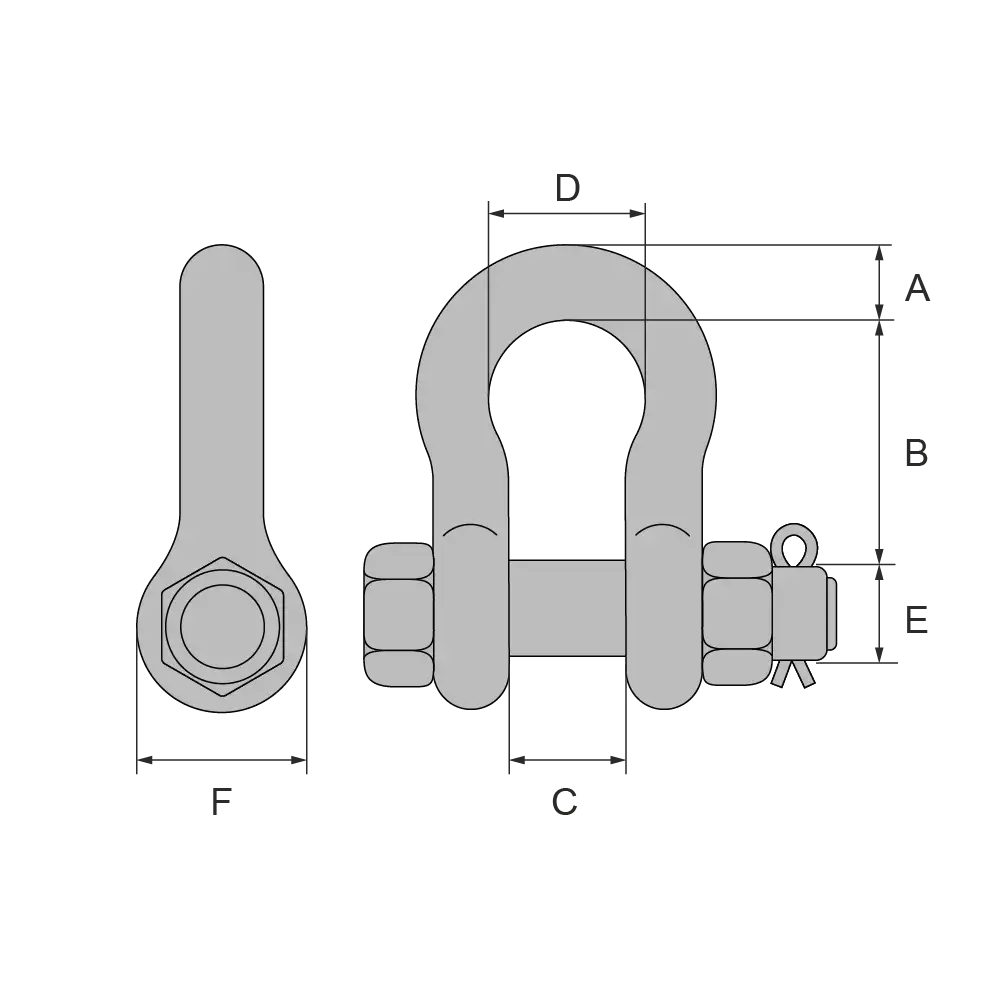

Abmessungen:
Artikel | Tragfähigkeit kg | E mm | B mm | A mm | D mm | C mm | F mm | Gewicht kg |
NILA0501 | 600 | 10 | 36 | 10 | 27 | 20 | 20 | 0,2 |
NILA0502 | 900 | 12 | 47 | 12 | 37 | 25 | 26 | 0,3 |
NILA0503 | 1500 | 16 | 47 | 13 | 33 | 25 | 34 | 0,4 |
NILA0504 | 2500 | 20 | 60 | 16 | 42 | 28 | 40 | 0,8 |
NILA0505 | 3000 | 22 | 71 | 19 | 51 | 31 | 48 | 1,3 |
NILA0506 | 4500 | 25 | 84 | 22 | 58 | 37 | 52 | 1,7 |
NILA0507 | 7500 | 32 | 108 | 28 | 74 | 46 | 64 | 3,4 |
NILA0508 | 10000 | 35 | 119 | 32 | 83 | 52 | 72 | 5,2 |
