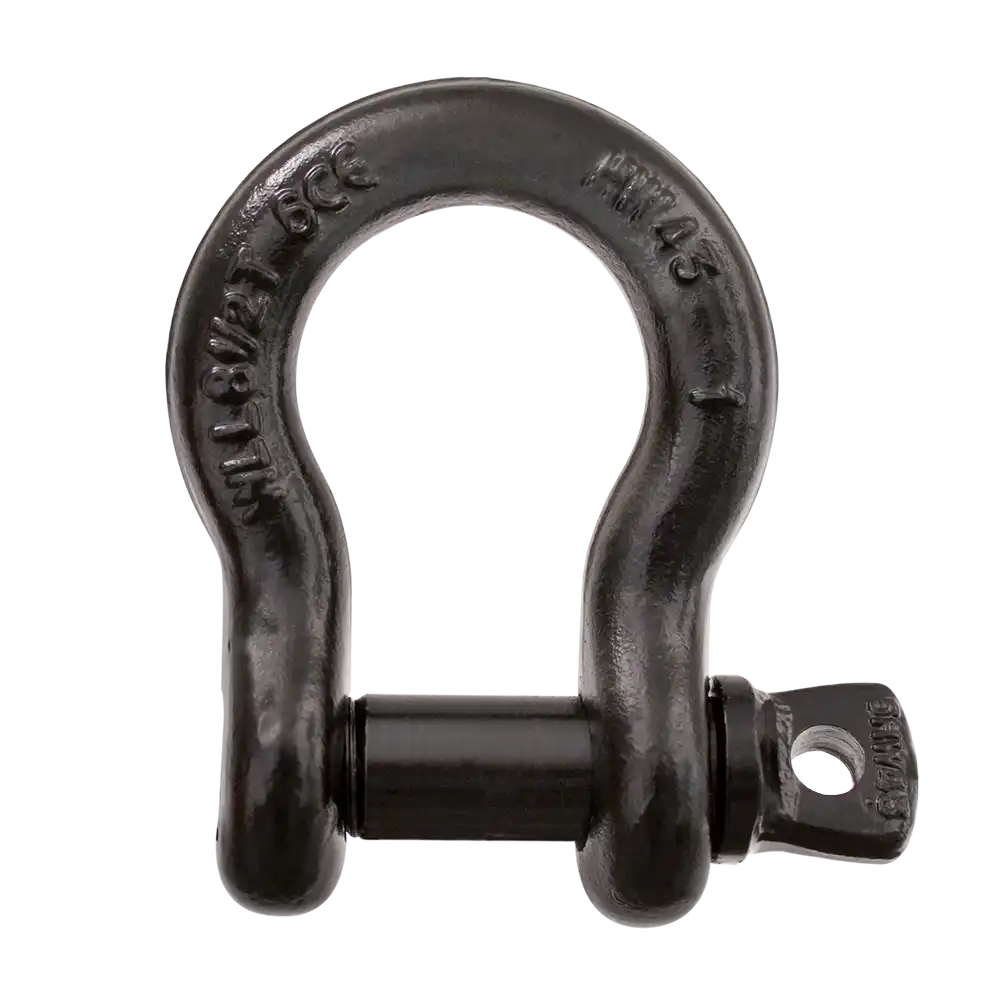

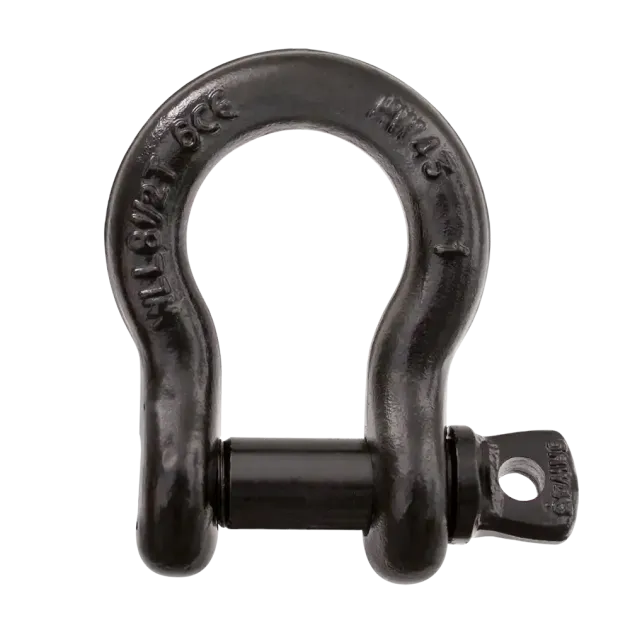

Schäkel für Bühnentechnik Typ LA12

Schäkel für Bühnentechnik Typ LA12

Der Schäkel Typ LA12 wurde speziell für den professionellen Einsatz in der Bühnen- und Veranstaltungstechnik entwickelt. Durch seine robuste, geschmiedete Ausführung und die hochwertige schwarze Pulverbeschichtung eignet er sich ideal für Anwendungen, bei denen Sicherheit, Zuverlässigkeit und eine unauffällige Optik gefragt sind. Die flache, eingebrannte Pulverbeschichtung sorgt für eine langlebige Oberfläche mit reduziertem Lichtreflexionsverhalten – perfekt für den Einsatz auf Bühnen, Traversen und Rigging-Systemen. Dank der geschmiedeten, abgeschreckten und gehärteten Ausführung mit legierten Stiften überzeugt der Schäkel durch hohe Belastbarkeit und lange Lebensdauer. Jeder Schäkel ist dauerhaft mit der Tragfähigkeitsgrenze sowie der Güteklasse 6 gekennzeichnet und erfüllt die Anforderungen der EN 13889:2003. Zusätzlich entspricht er den Normen RR-C-271D Type IV A, Grade A, Class 2 sowie ASME B30.26. Eigenschaften - Speziell für Bühnen- und Veranstaltungstechnik - Schwarze, eingebrannte Pulverbeschichtung - Geschmiedete Ausführung - Mit hochwertigen legierten Stiften - Sicherheitsfaktor 6:1 - Dauerhafte Tragfähigkeitskennzeichnung - Entspricht EN 13889:2003 - Konform mit RR-C-271D Type IV A, Grade A, Class 2 - Entspricht ASME B30.26 Hinweis Bei Einsätzen mit Personen unter der Last darf die zulässige Tragfähigkeit gemäß DGUV Vorschrift 17 und DGUV Information 215-313 nur bis maximal 50 % der angegebenen Tragfähigkeit genutzt werden.

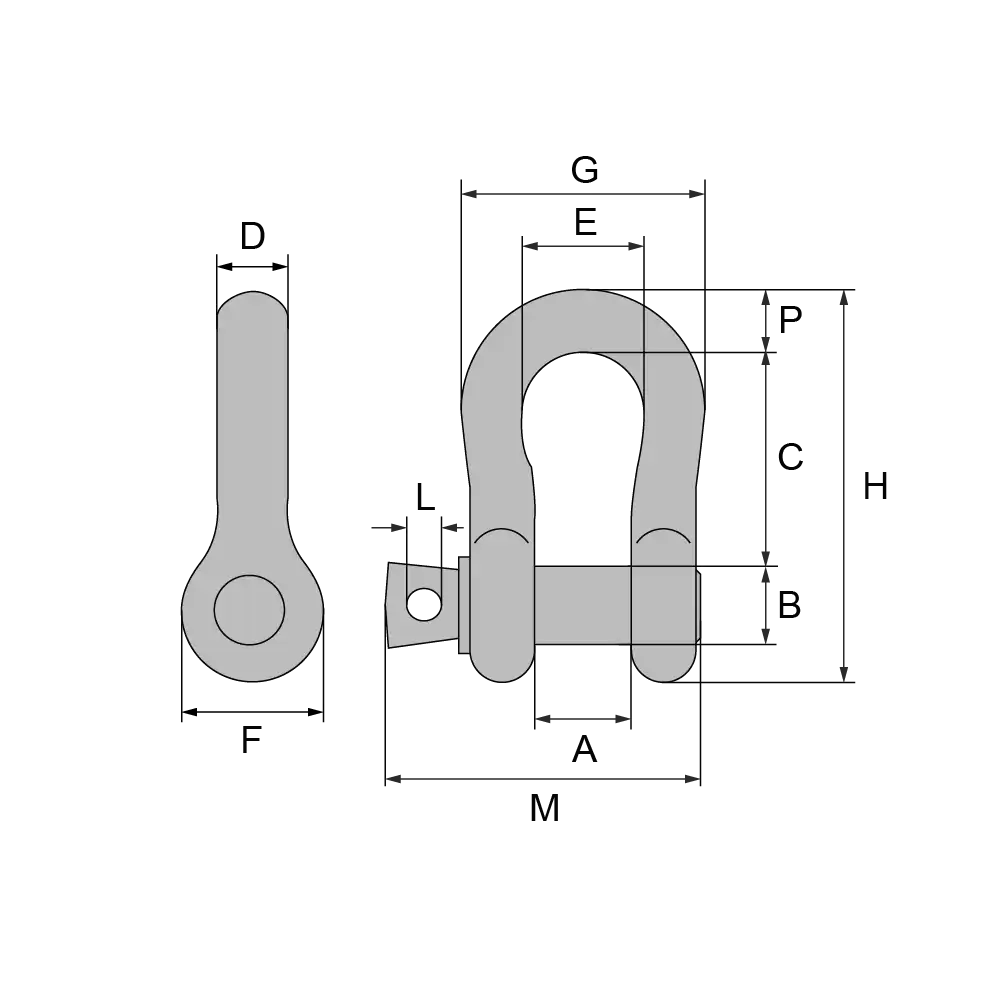

Abmessungen [mm]:

Artikel	Tragfähigkeit kg	Tragfähigkeit* kg	A	B	C	D	E	F	G	H	L	M	P	Gewicht kg
LA12010	1000	500	17	11	37	10	26	23	45	63	6	51	9	0,2
LA12015	1500	750	19	13	43	11	29	27	51	74	8	60	11	0,3
LA12020	2000	1000	20	16	48	13	33	30	58	83	9	68	13	0,4
LA12032	3250	1625	27	19	60	16	43	38	74	106	11	85	17	0,6
LA12047	4750	2375	32	22	71	19	51	46	89	126	13	101	20	1,1

*bei Personen unter der Last gem. DGUV 17 und DGUV 215-313

Schmiedetoleranzen ca. 3-6 %
