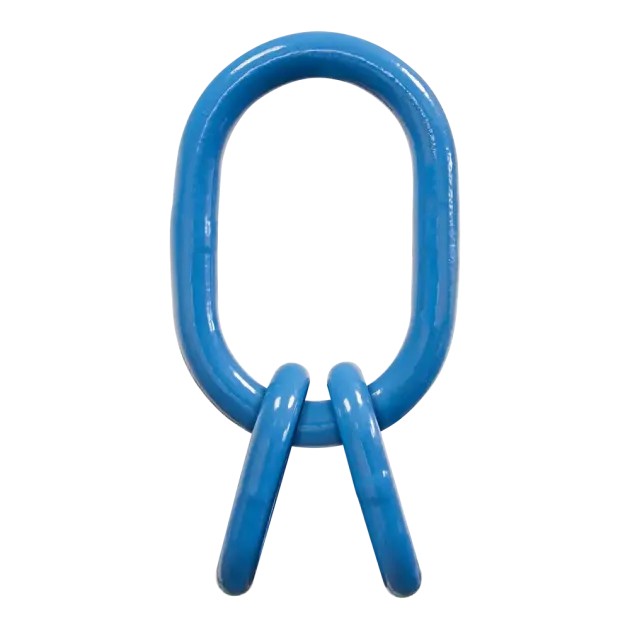

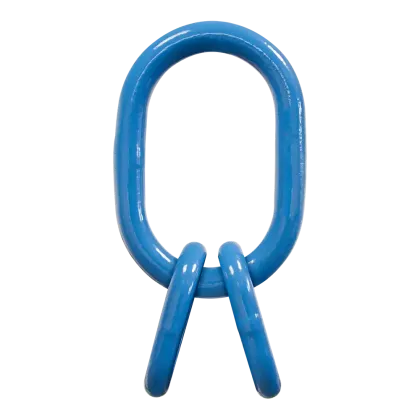

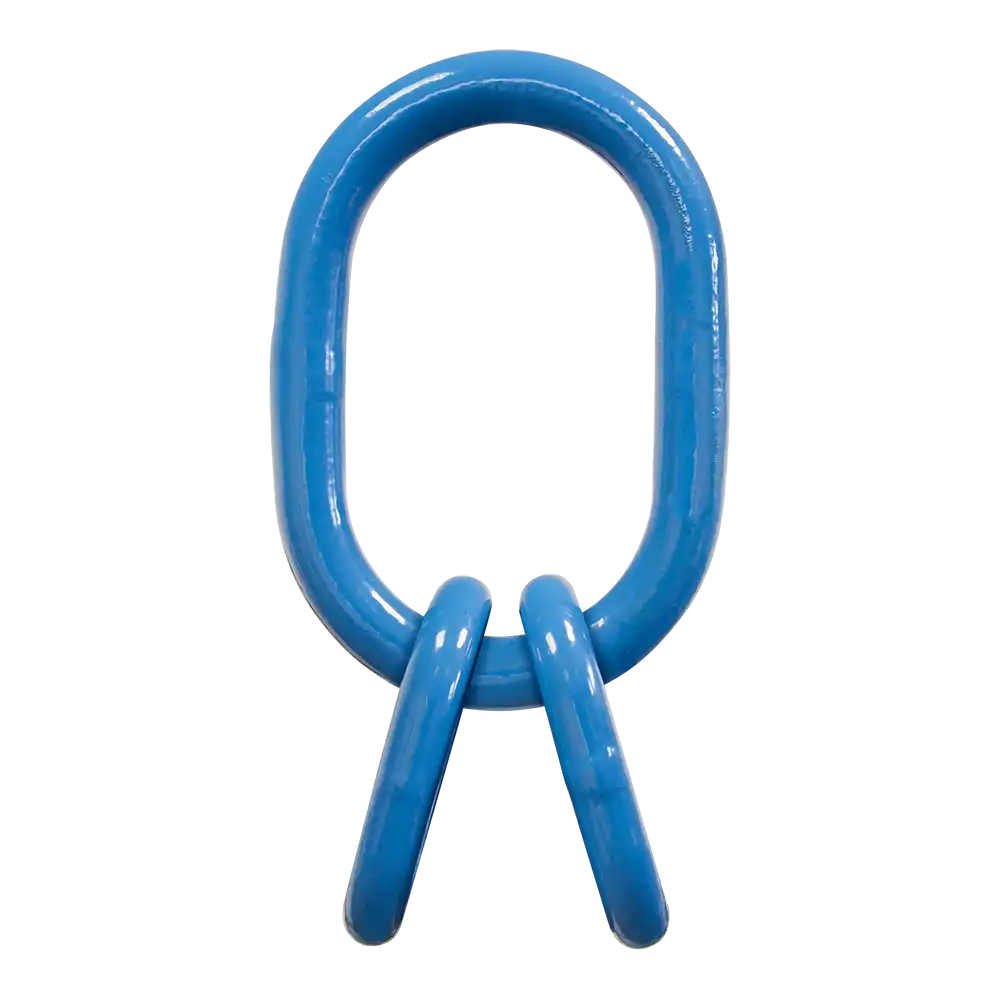

Teilgehänge GK10 3/4-strängig
- für 3 oder 4 Stränge
- Tragfähigkeit 2940 - 55650 kg
- für Kette 6 - 26 mm
- Güteklasse 10
- nach EN 1677-4
- pulverbeschichtet
- legiert und vergütet
Zurück zu: GK 10
Tragfähigkeiten [kg]:
Artikel | Kette mm | 3-/4-Strang | |
|
| >0–45°
| >45–60°
|
WRT07 | 6 | 2940 | 2100 |
WRT08 | 8 | 5250 | 3750 |
WRT10 | 10 | 8400 | 6000 |
WRT13 | 13 | 14070 | 10050 |
WRT16 | 16 | 21000 | 15000 |
WRT18 | 18 | 26500 | 19000 |
WRT20 | 20 | 33600 | 24000 |
WRT22 | 22 | 40000 | 28500 |
WRT26 | 26 | 55650 | 39750 |
Abmessungen [mm]:
Artikel | L1 | L2 | B1 | B2 | D1 | D2 | Gewicht kg |
WRT07 | 135 | 54 | 75 | 25 | 18 | 13 | 1,1 |
WRT08 | 140 | 70 | 80 | 35 | 20 | 16 | 1,8 |
WRT10 | 180 | 90 | 100 | 45 | 26 | 20 | 3,8 |
WRT13 | 200 | 115 | 110 | 50 | 32 | 22 | 6,2 |
WRT16 | 260 | 140 | 140 | 65 | 36 | 26 | 9,9 |
WRT18 | 340 | 150 | 180 | 70 | 45 | 32 | 18,9 |
WRT20 | 350 | 150 | 190 | 70 | 50 | 32 | 23,3 |
WRT22 | 350 | 170 | 190 | 75 | 50 | 36 | 25,8 |
WRT26 | 400 | 170 | 200 | 75 | 57 | 40 | 35,2 |
