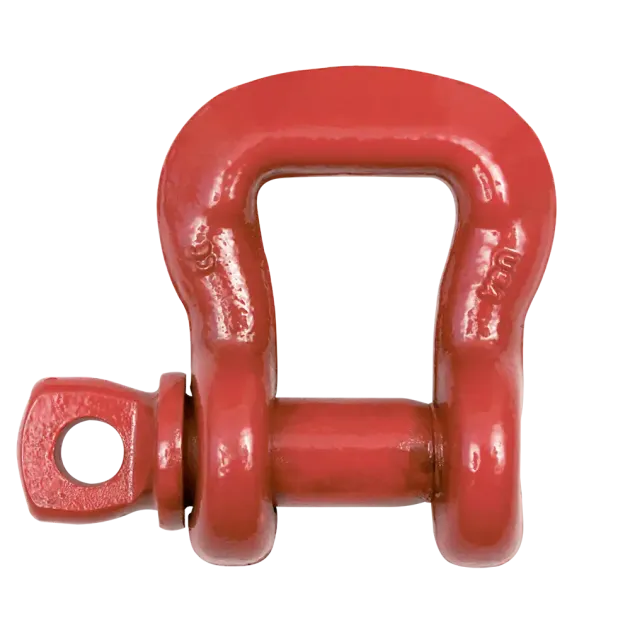

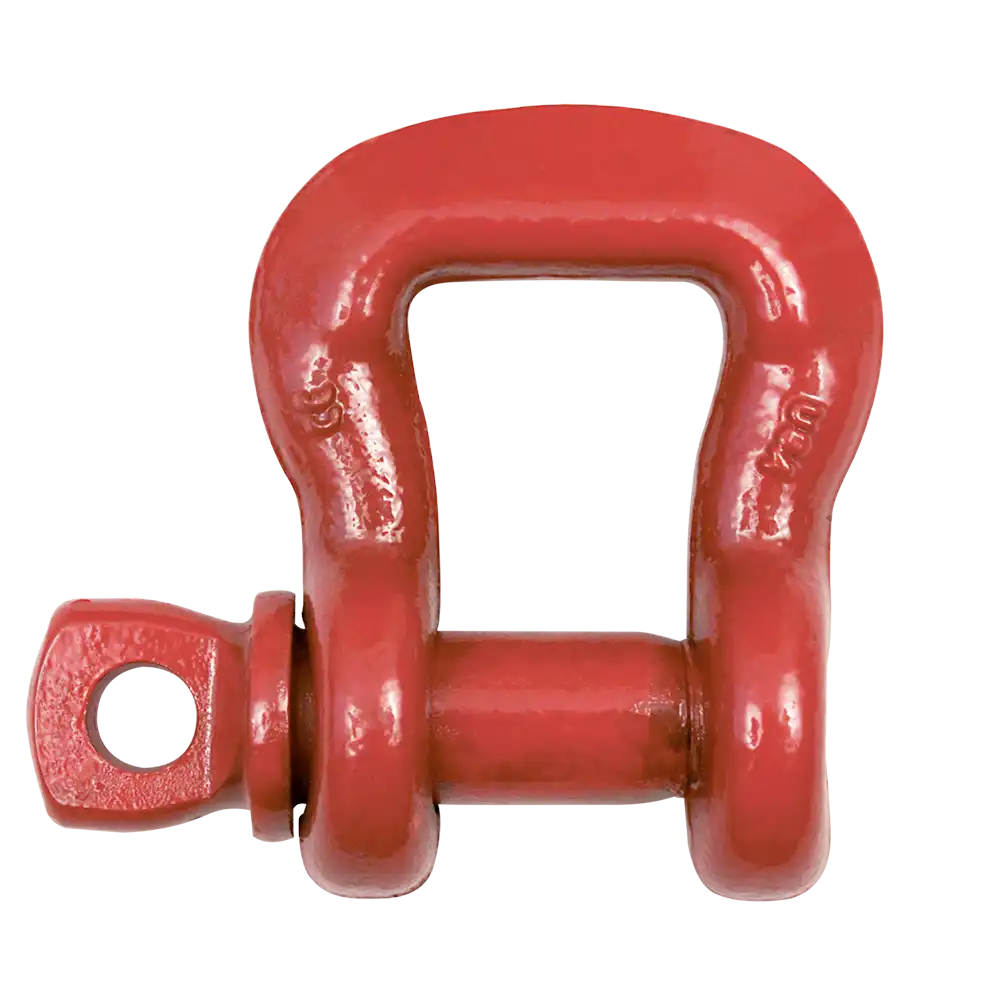

Textilschäkel Typ LA081
- Tragfähigkeit 2950 - 50000 kg
- mit Schraubbolzen
- besonders breite Auflagefläche im Bügel
- Gurtbreite bis 150mm
- schonende Aufnahme von textilen Anschlagmitteln ohne Faltenbildung
- hochfester Stahl
- breite Auflage
- Sicherheitsfaktor 4

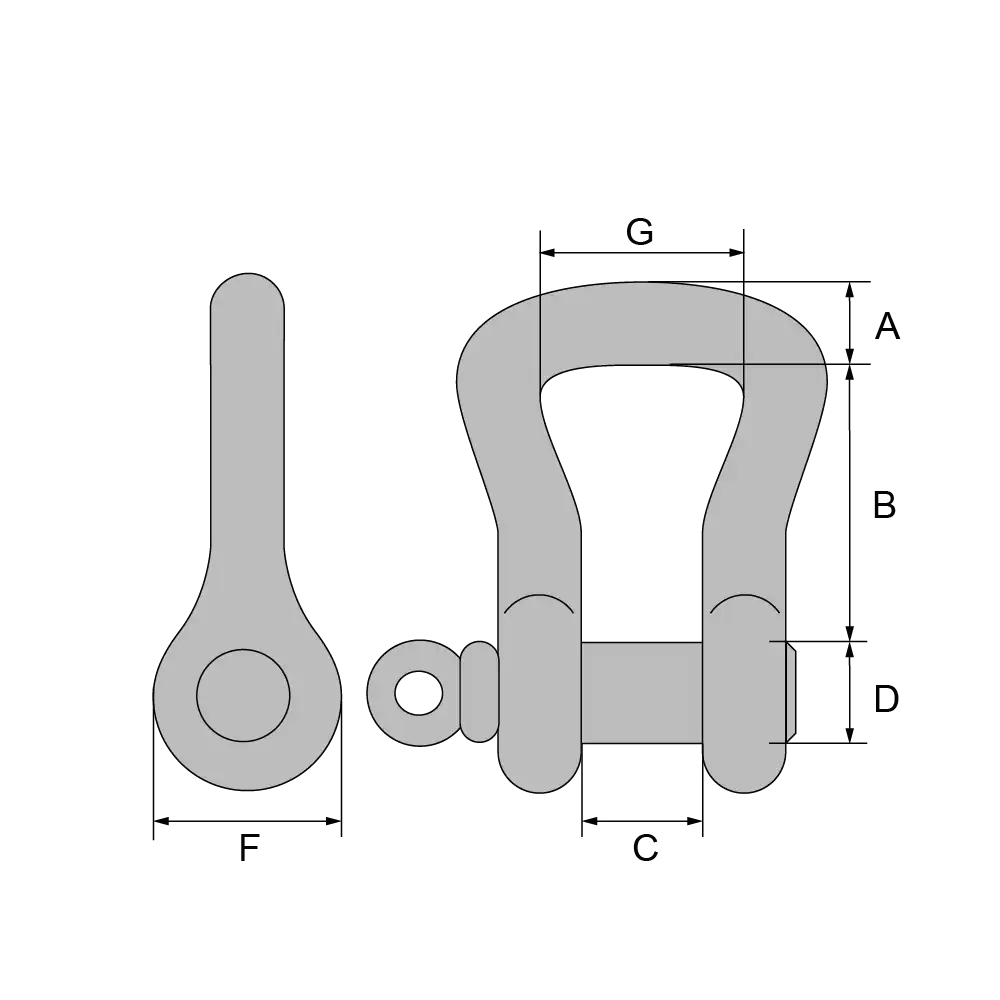

Abmessungen* [mm]:
Artikel | Tragfähigkeit kg | A | B | C | D | G | F | Gewicht kg |
LA08101 | 3250 | 19 | 38 | 22 | 19 | 35 | 38 | 0,6 |
LA08102 | 6500 | 25 | 48 | 32 | 22 | 45 | 46 | 1,6 |
LA08103 | 8750 | 28 | 71 | 35 | 25 | 57 | 53 | 2,3 |
LA08104 | 12500 | 35 | 78 | 41 | 35 | 83 | 67 | 3,7 |
LA08105 | 20500 | 45 | 146 | 54 | 38 | 114 | 79 | 7,1 |
LA08106 | 35000 | 57 | 161 | 64 | 52 | 140 | 106 | 19,8 |
LA08107 | 50000 | 70 | 196 | 76 | 57 | 165 | 121 | 33,8 |
vergrößerter Bügelradius | ||||||||
LA08120 | 2950 | - | 41 | 27 | 19 | 63 | 31 | 0,5 |
LA08121 | 4080 | - | 38 | 32 | 22 | 51 | 36 | 0,7 |
LA08122 | 5670 | - | 51 | 37 | 25 | 63 | 41 | 1,1 |
LA08123 | 7700 | - | 70 | 43 | 29 | 92 | 47 | 1,9 |
* die Schmiedetoleranzen betragen ca. 3-6 %
