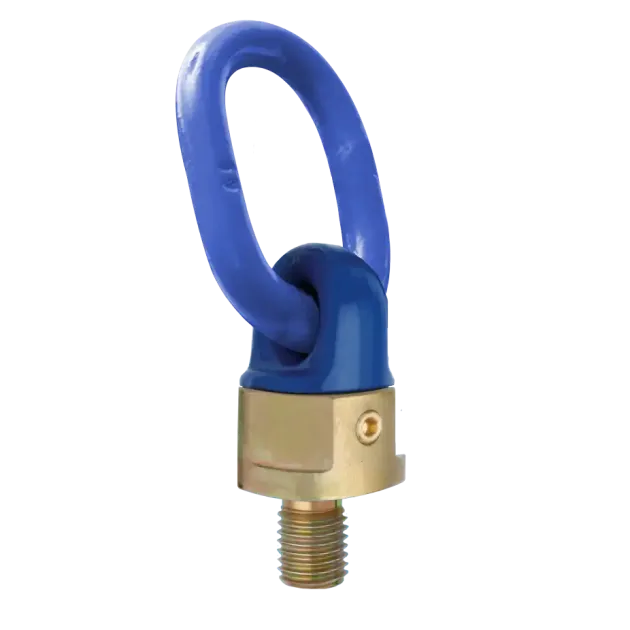

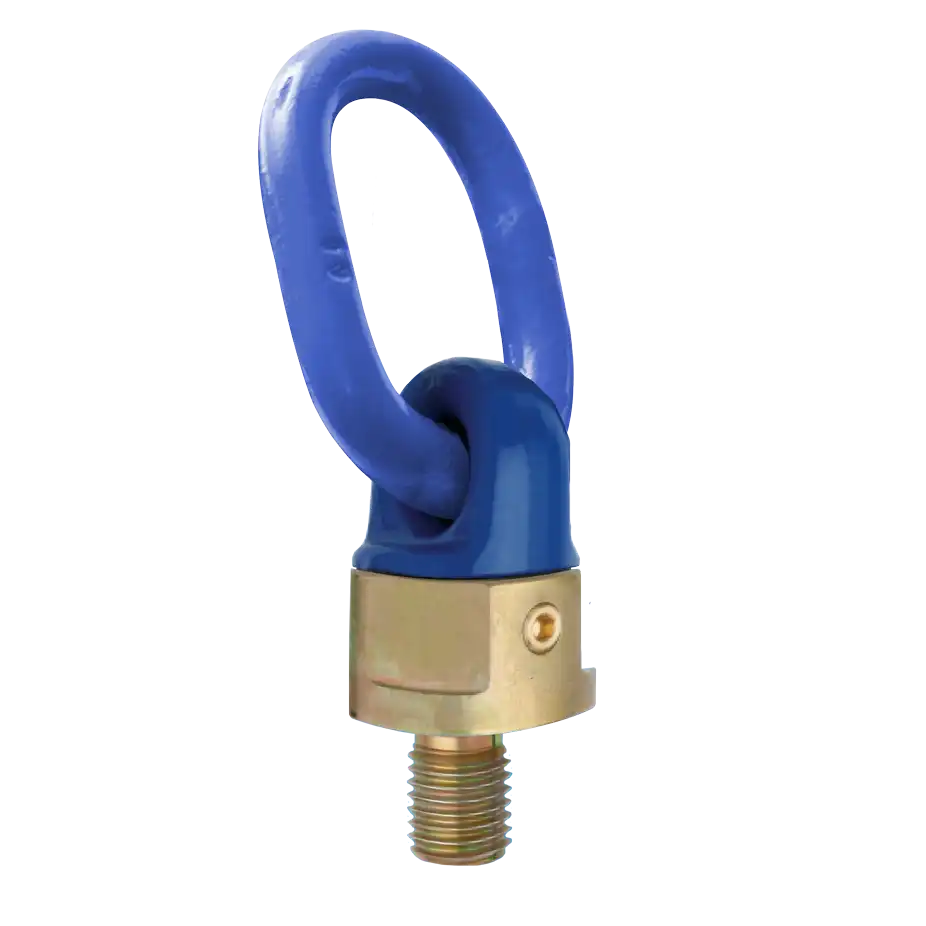

Transportöse GK 10 Typ RSAE
- zum Anschlagen von Lasten
- Gewinde M72x108 - M100x150
- Tragfähigkeit 50000 kg
- Güteklasse 10
- 360 Grad drehbar
- Öse schwenkbar und selbstausrichtend
- geschmiedet, mit Kugellager
Optional erhältliches Zubehör:
- Tragfähigkeit 800 - 12000 kg
- Gewinde M8 - M36
- 360° drehbar im verschraubten Zustand
Abmessungen [mm]:
Artikel | Gewinde AxC | B | C | D | E | F | G | H | K | SW | Gewicht kg |
RSAE40001 | M72x108 | 200 | 108 | 159 | 177 | 532 | 110 | 45 | 170 | 145 | 31,4 |
RSAE48001 | M80x120 | 200 | 120 | 159 | 177 | 544 | 110 | 45 | 170 | 145 | 32,6 |
RSAE50001 | M90x135 | 200 | 135 | 159 | 177 | 559 | 110 | 45 | 170 | 145 | 34,6 |
RSAE50002 | M100x150 | 200 | 150 | 159 | 177 | 574 | 110 | 45 | 170 | 145 | 37,1 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSAE400.. | 50000 | 40000 | 80000 | 100000 | 56000 | 40000 | 85000 | 60000 |
RSAE480.. | 50000 | 48000 | 95000 | 100000 | 68000 | 48000 | 102000 | 72000 |
RSAE50001 | 50000 | 50000 | 100000 | 100000 | 71000 | 50000 | 106000 | 75000 |
RSAE50002 | 50000 | 50000 | 100000 | 100000 | 71000 | 50000 | 106000 | 75000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
