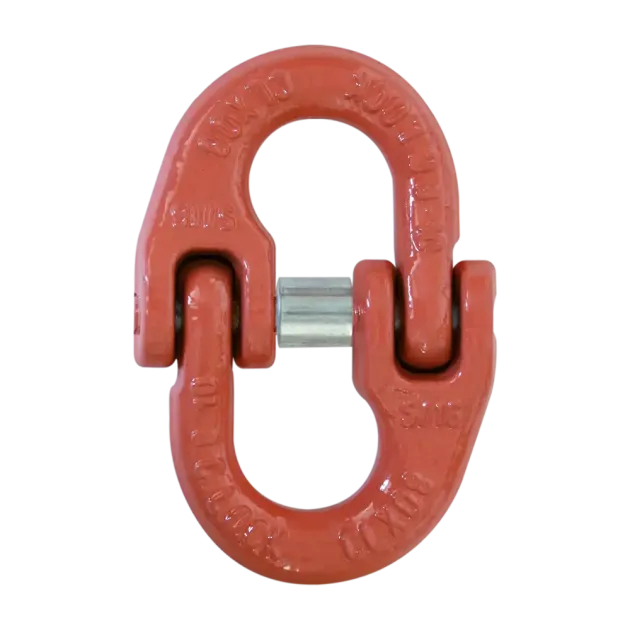

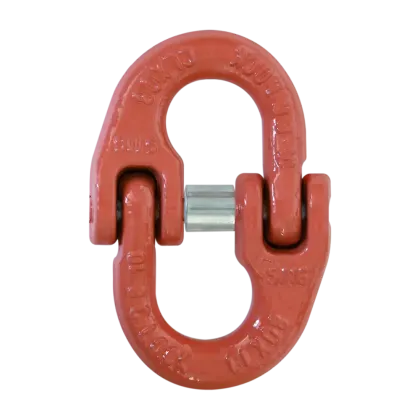

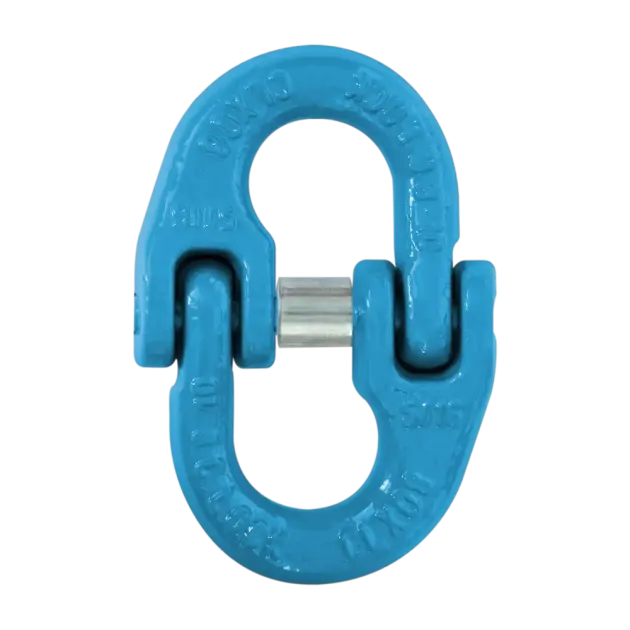

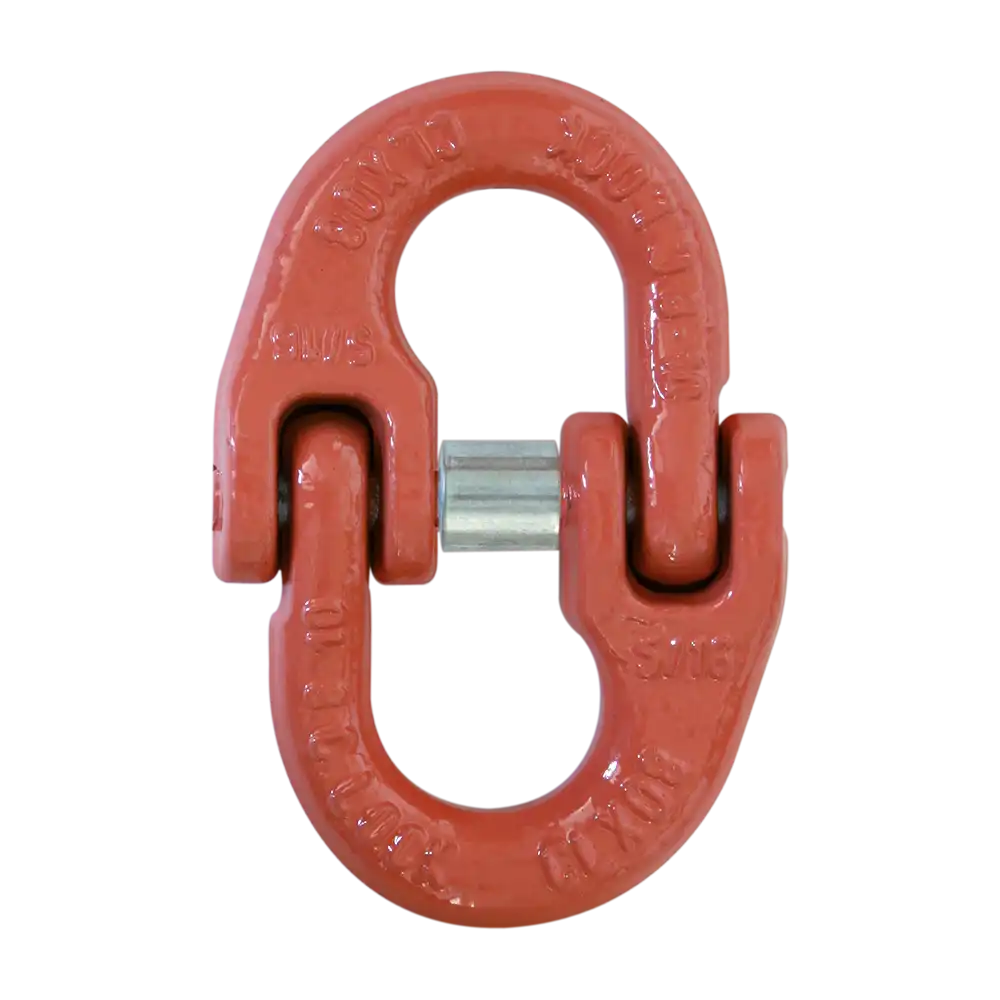

Verbindungsglied GK 10 Typ WRV
- Tragfähigkeit 1400 - 40000 kg
- für Kette 6 - 32 mm
- Güteklasse 10
- legiert und vergütet
- zur Verbindung von Kettenbauteilen

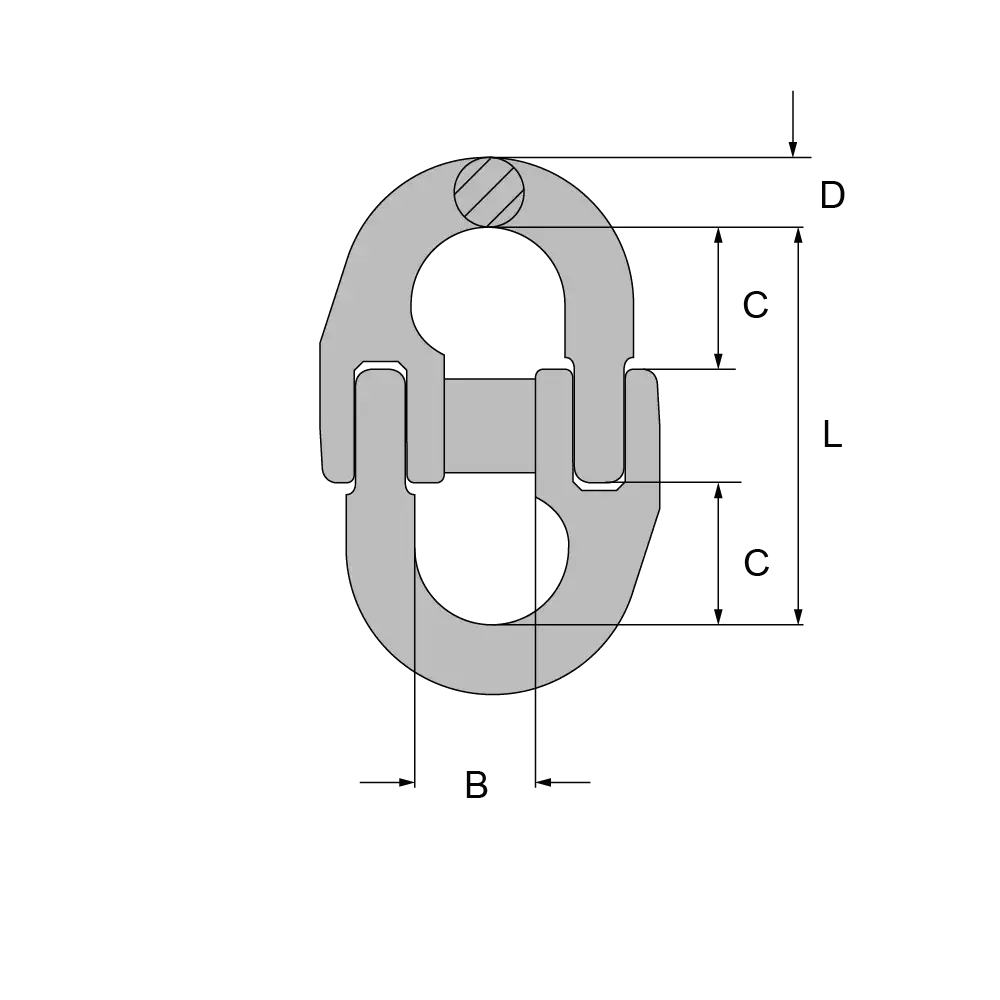

Abmessungen [mm]:
Artikel | für Kette mm | Tragfähigkeit kg | L | B | C | D | Gewicht kg |
WRV06 | 6 | 1400 | 45 | 14 | 18 | 7,5 | 0,1 |
WRV08 | 7 / 8 | 2500 | 59 | 18 | 25 | 9 | 0,2 |
WRV10 | 10 | 4000 | 70 | 23 | 30 | 12 | 0,3 |
WRV13 | 13 | 6700 | 90 | 27 | 36 | 17 | 0,7 |
WRV16 | 16 | 10000 | 105 | 33 | 40 | 20,5 | 1,1 |
WRV20 | 20 | 16000 | 113 | 42 | 46 | 25 | 2 |
WRV22 | 22 | 19000 | 133 | 49 | 55 | 28 | 3,1 |
WRV26 | 26 | 26500 | 192 | 57 | 85 | 30 | 6,8 |
WRV32 | 32 | 40000 | 203 | 69 | 85 | 36 | 9,3 |
