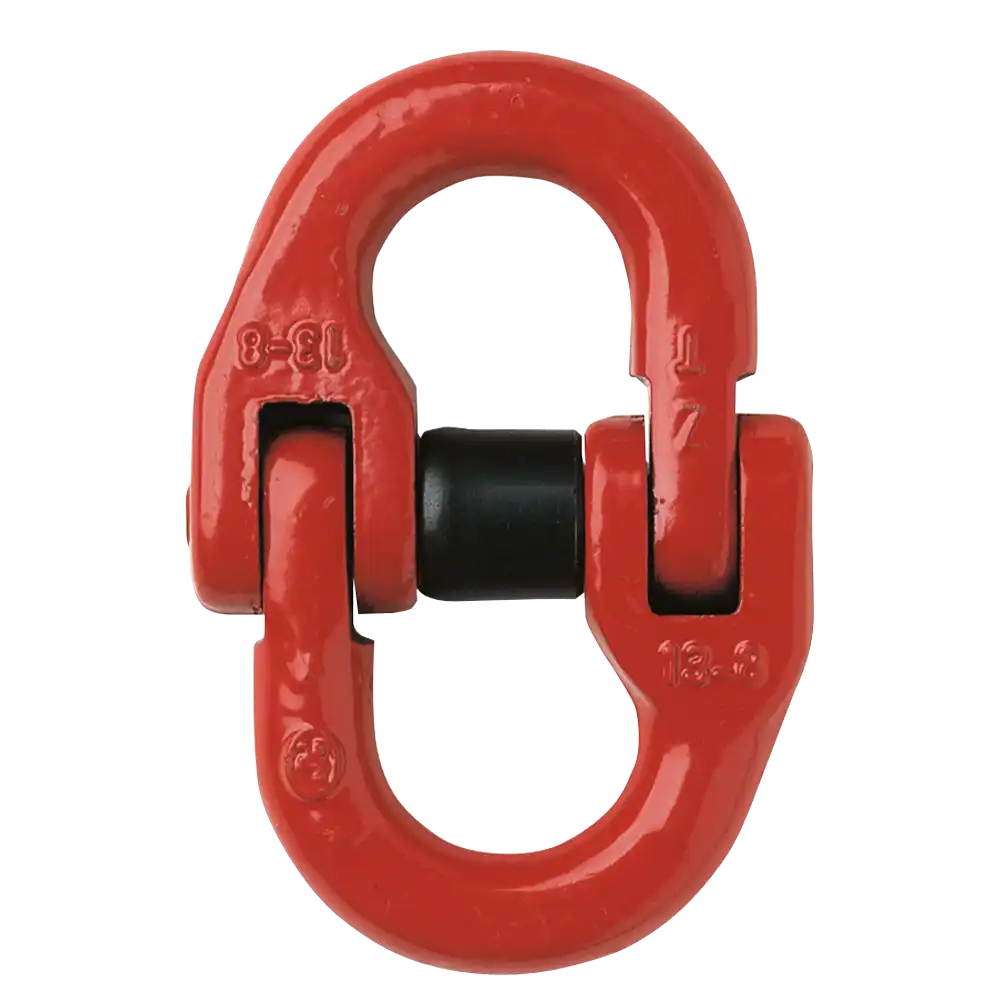

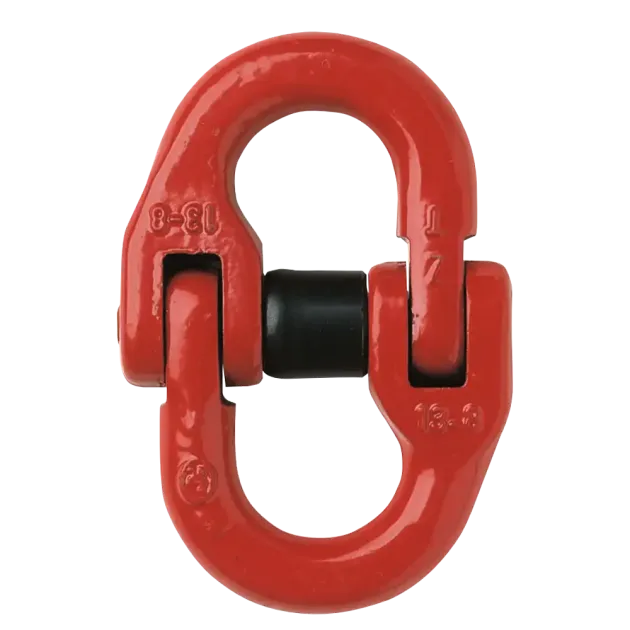

Verbindungsglied GK 8
- Tragfähigkeit 1120 - 31500 kg
- für Kette 6 - 32 mm
- Güteklasse 8
- legiert und vergütet
- zur Verbindung von Kettenbauteilen

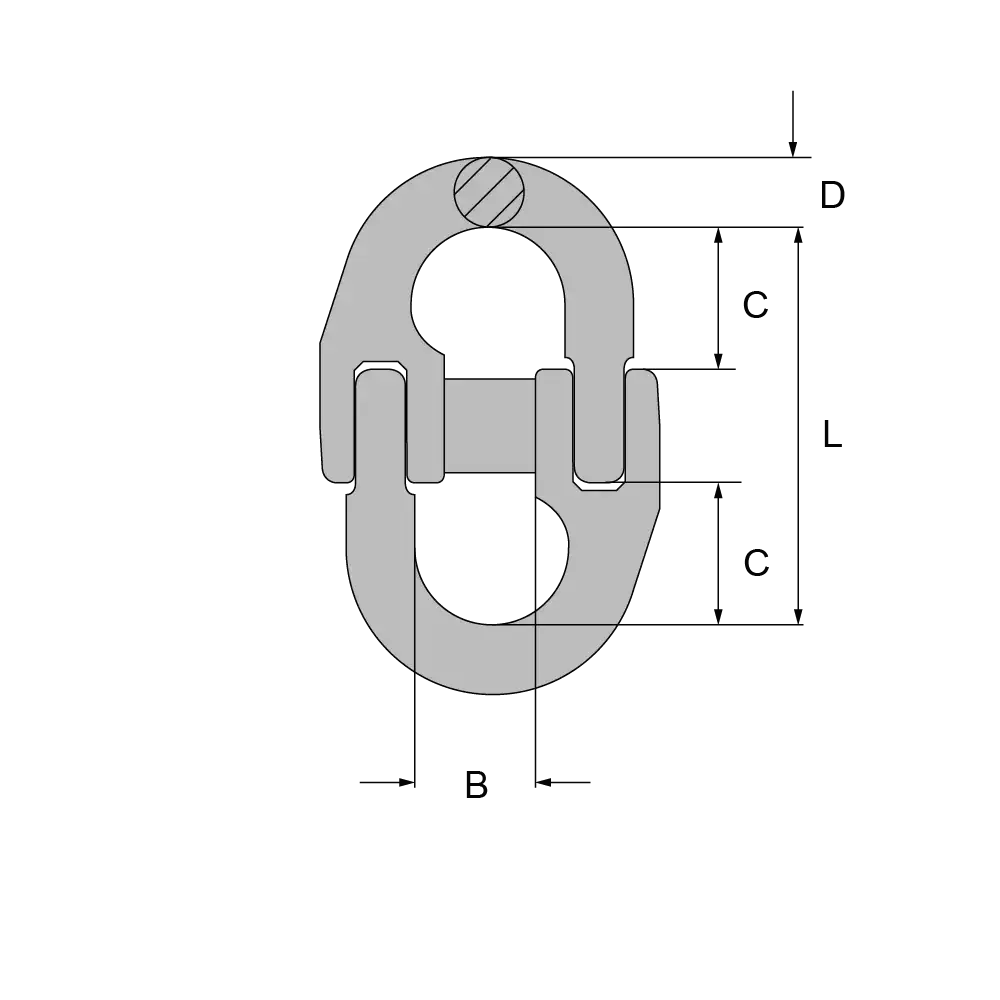

Abmessungen [mm]:
Artikel | für Kette mm | Tragfähigkeit kg | L | B | C | D | Gewicht kg |
WMV06 | 6 | 1120 | 44 | 14 | 16 | 7 | 0,1 |
WMV07 | 7 | 1500 | 50 | 17 | 16 | 9 | 0,2 |
WMV08 | 8 | 2000 | 62 | 22 | 26 | 10 | 0,2 |
WMV10 | 10 | 3150 | 71 | 24 | 28 | 12 | 0,3 |
WMV13 | 13 | 5300 | 88 | 29 | 28 | 16 | 0,6 |
WMV16 | 16 | 8000 | 103 | 33 | 37 | 21 | 1 |
WMV20 | 20 | 12500 | 118 | 41 | 42 | 23 | 1,9 |
WMV22 | 22 | 15000 | 133 | 45 | 45 | 27 | 2,2 |
WMV26 | 26 | 21200 | 148 | 58 | 55 | 32 | 4,6 |
WMV32 | 32 | 31500 | 190 | 71 | 66 | 41 | 8,6 |
