Verriegelungszylinder HJ
- Presskraft 50 - 100 t
- Hub 150 mm

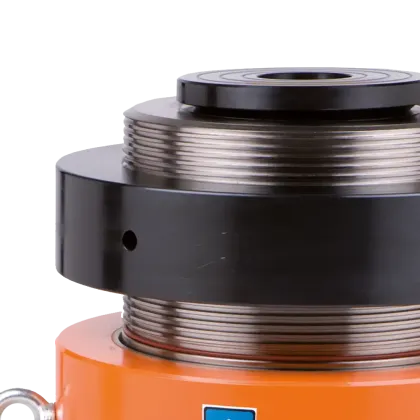

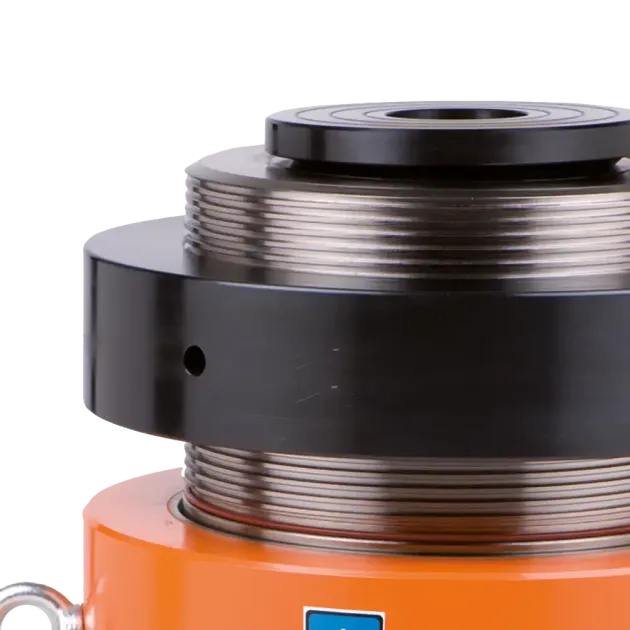

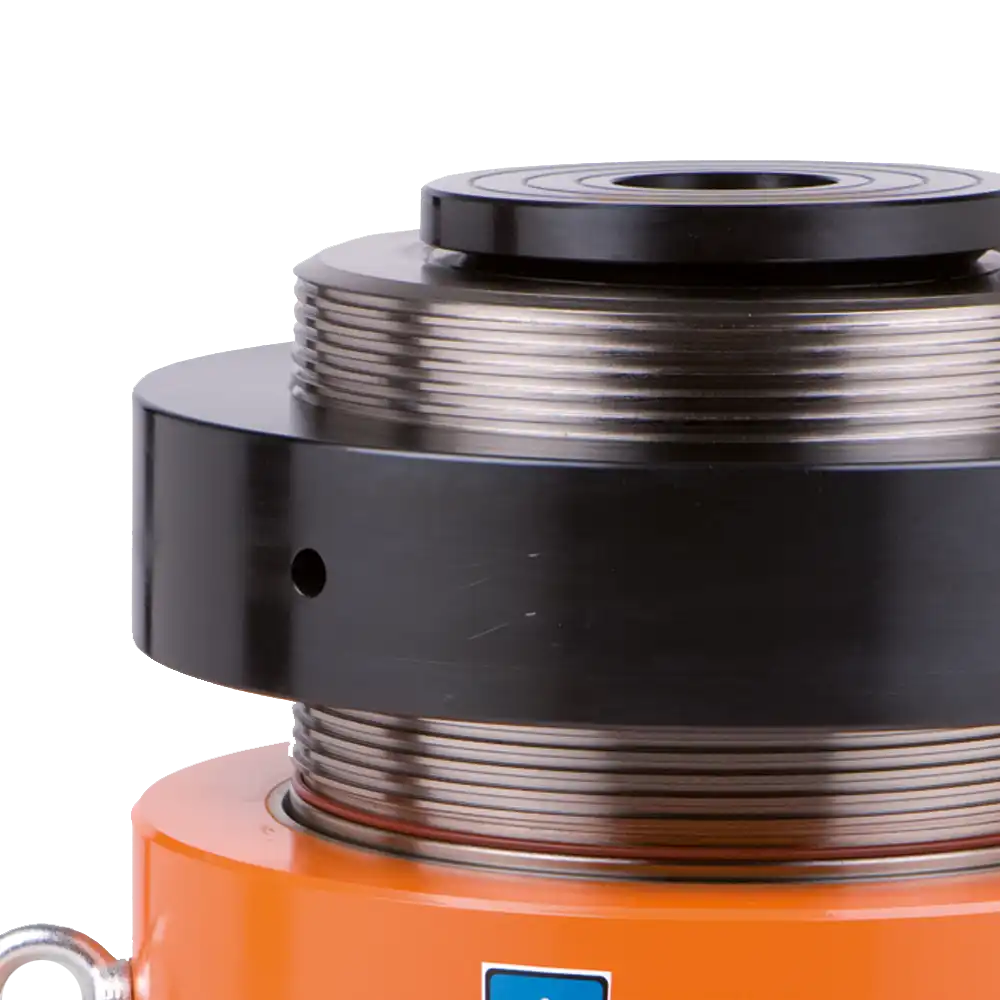

- mechanische Lastverriegelung
- mit Schwerkraftrückzug
- hohe Hubkraft
- in jeder Lage einsetzbar
- mit Kolbenschutz
Abmessungen [mm]:
Artikel | Presskraft | Hub | A | B | C | D | E | F | I-Typ | Kolbenfläche | Ölvolumen | Gewicht |

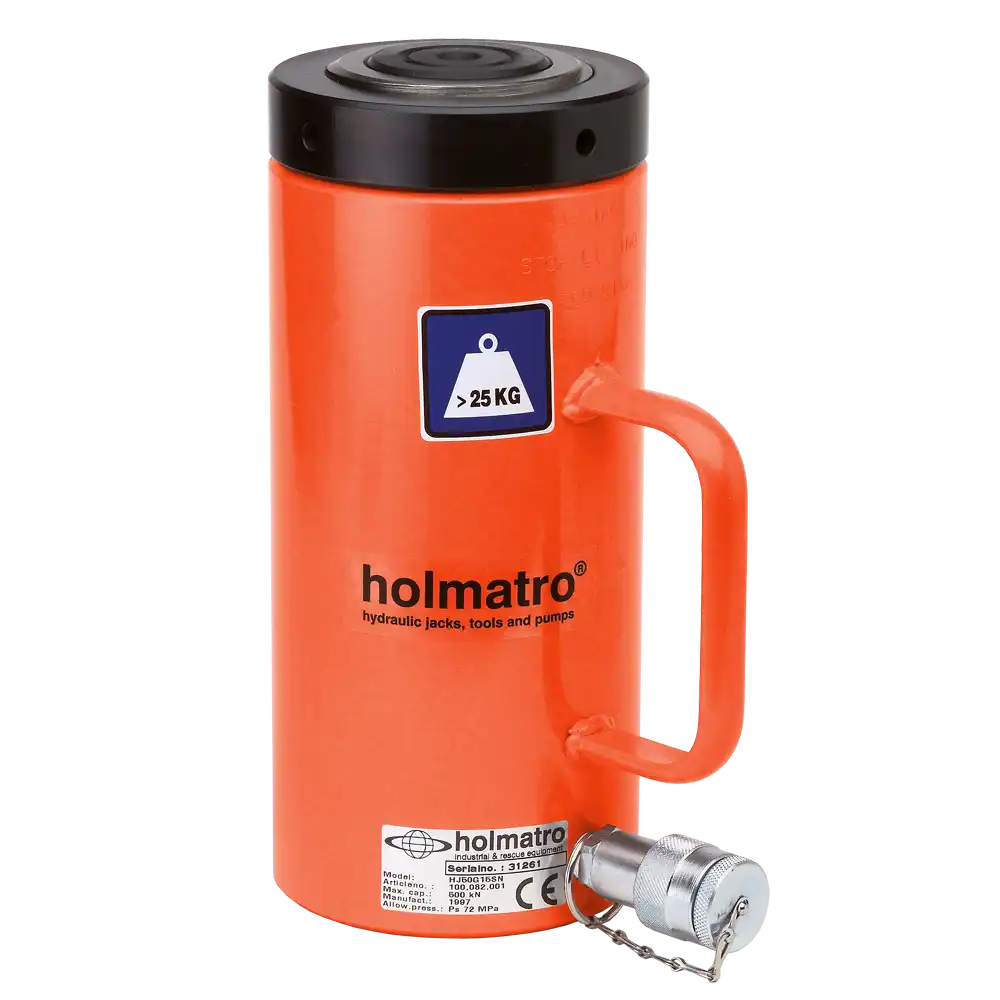

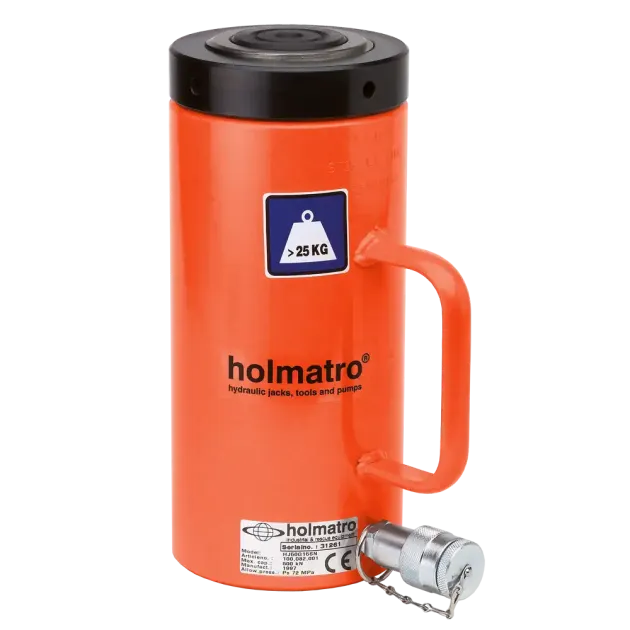

HOHJV050150 | 50 | 150 | 307 | 135 | 95 | 70 | 25 | 272 | I2 | 70,9 | 1065 | 34,0 |
HOHJV100150 | 100 | 150 | 323 | 190 | 135 | 70 | 25 | 287 | I1 | 143,0 | 2150 | 71,0 |

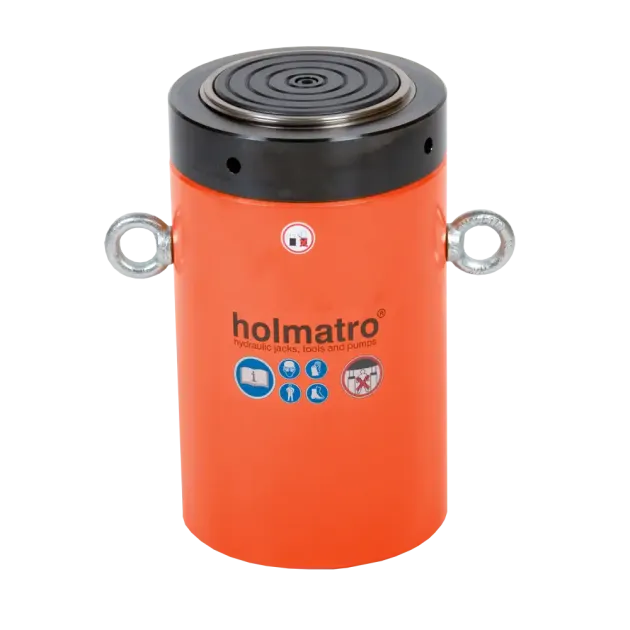

HOHJV150150 | 150 | 150 | 363 | 212 | 165 | 70 | 35 | 305 | I1 | 213,8 | 3207 | 101,0 |
HOHJV250150 | 250 | 150 | 385 | 300 | 210 | 70 | 40 | 330 | I1 | 340,6 | 5195 | 180,0 |
