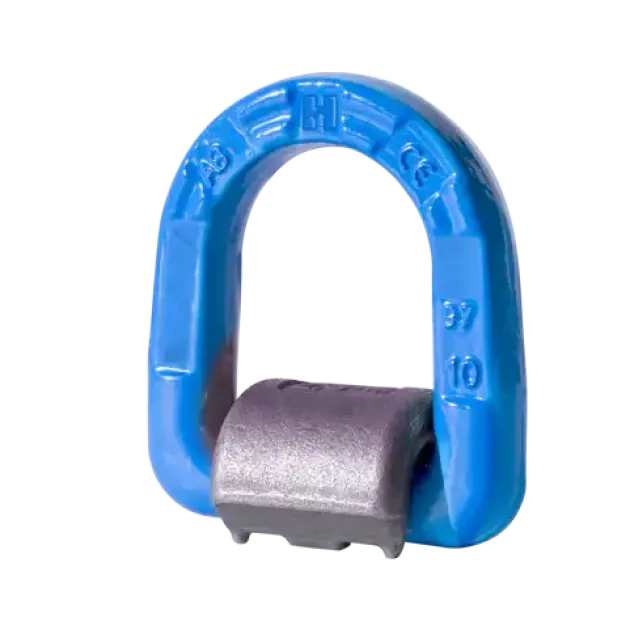

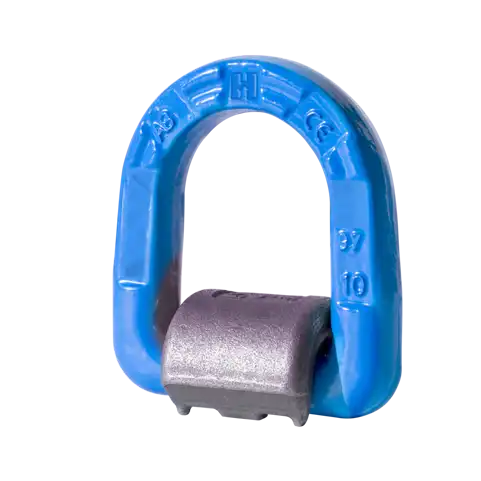

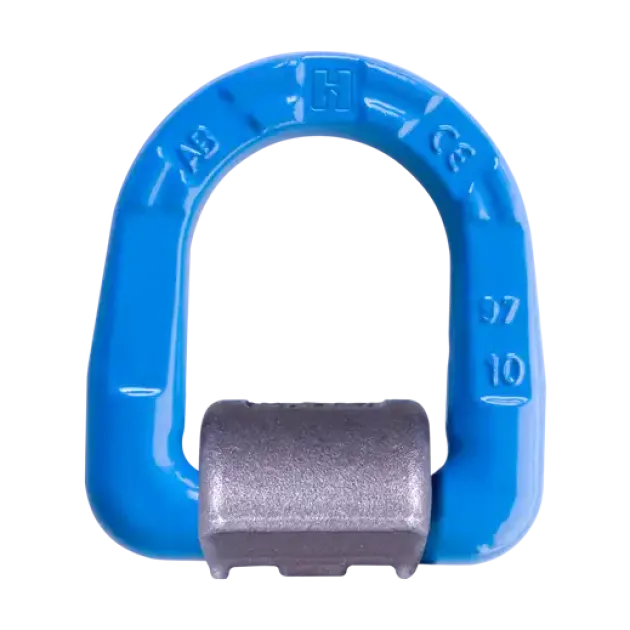

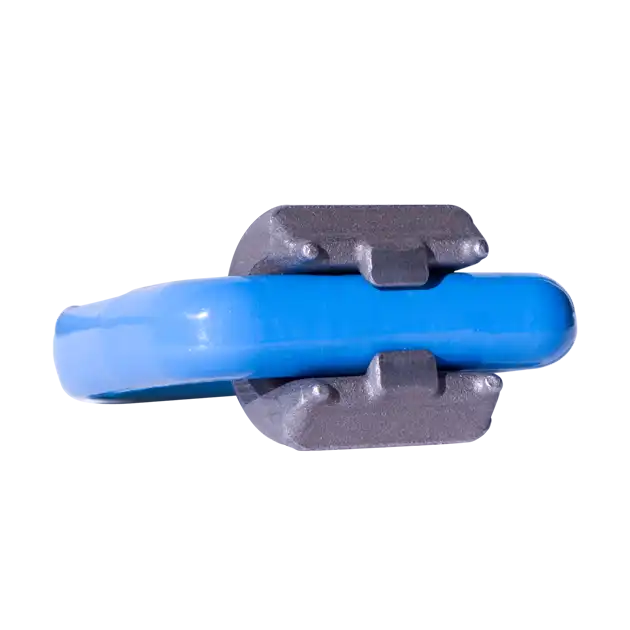

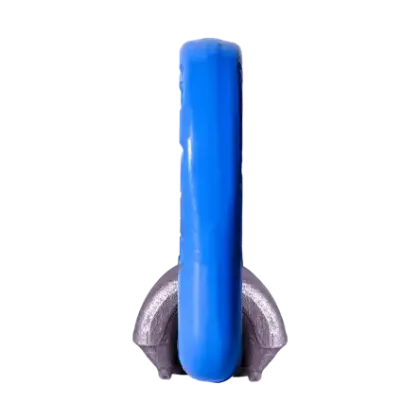

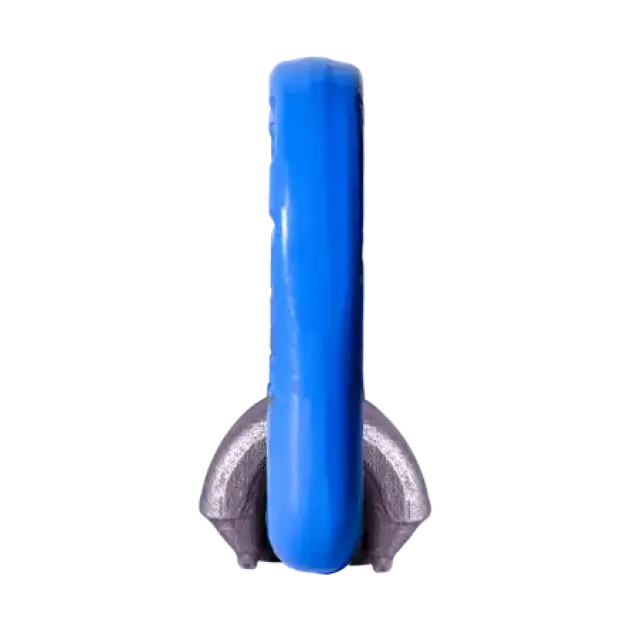

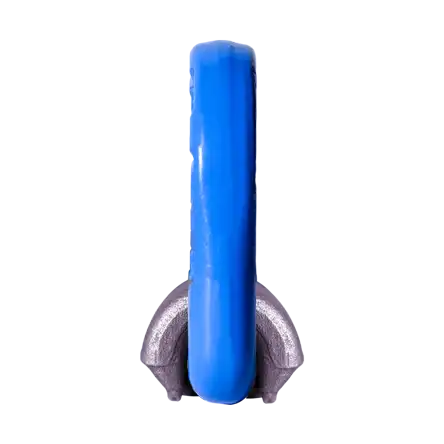

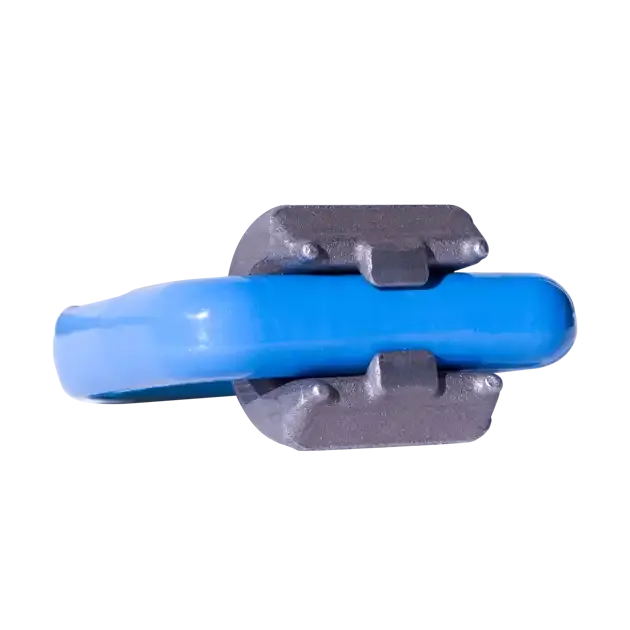

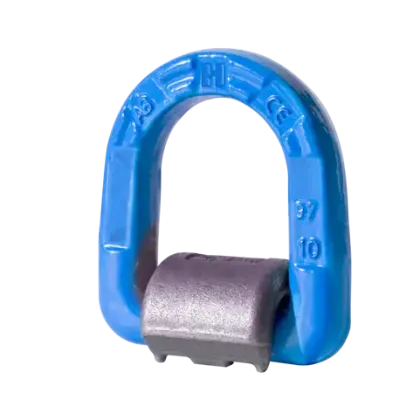

Anschweißbügel GK10 Typ RSRK
- zum Anschlagen und Festzurren von Lasten
- Güteklasse 10
- Tragfähigkeit 1400 - 20000 kg
- 180° schwenkbar
- aus hochfestem Vergütungsstahl
- 100% rissgeprüft
- für Lichtbogenhand- oder MAG-Schweißung
Abmessungen [mm]:
Artikel | A | B | S | R | H | T | W | Gewicht kg |
RSRK014 | 35 | 37 | 15 | 13,5 | 41,5 | 69,5 | 39,5 | 0,4 |
RSRK025 | 40 | 40 | 16 | 14 | 47 | 77,5 | 45 | 0,6 |
RSRK040 | 45 | 48 | 19 | 17,5 | 52 | 86 | 50 | 0,9 |
RSRK067 | 53 | 60 | 25,5 | 22 | 61,5 | 103 | 60 | 1,8 |
RSRK100 | 63 | 74 | 29,5 | 26 | 72 | 126 | 70 | 3 |
RSRK160 | 90 | 92 | 38 | 34 | 102 | 168,5 | 100 | 6,7 |
RSRK200 | 100 | 104 | 44,5 | 40 | 112 | 189 | 110 | 10 |
Tragfähigkeiten [kg]:
Artikel | 1-Strang | 2-Strang | 3-/4-Strang | |||||
| 0°
| 90°
| 90°
| 0°
| >0–45°
| >45–60°
| >0–45°
| >45–60°
|
RSRK014 | 1400 | 1400 | 2800 | 2800 | 1950 | 1400 | 2900 | 2100 |
RSRK025 | 2500 | 2500 | 5000 | 5000 | 3500 | 2500 | 5250 | 3750 |
RSRK040 | 4000 | 4000 | 8000 | 8000 | 5600 | 4000 | 8400 | 6000 |
RSRK067 | 6700 | 6700 | 13400 | 13400 | 9380 | 6700 | 14000 | 10000 |
RSRK100 | 10000 | 10000 | 20000 | 20000 | 14000 | 10000 | 21000 | 15000 |
RSRK160 | 16000 | 16000 | 32000 | 32000 | 22400 | 16000 | 33600 | 24000 |
RSRK200 | 20000 | 20000 | 40000 | 40000 | 28000 | 20000 | 42000 | 30000 |
Werden mehrstrangige Anschlagmittel mit unterschiedlichen Neigungs- und Spreizwinkeln der einzelnen Stränge eingesetzt und/oder ist der Schwerpunkt der Last ungleichmäßig verteilt, müssen die Anschlagpunkte so ausgewählt werden, dass ein einzelner Anschlagpunkt in der Variante 1-Strang 90° die gesamte Last tragen kann.
