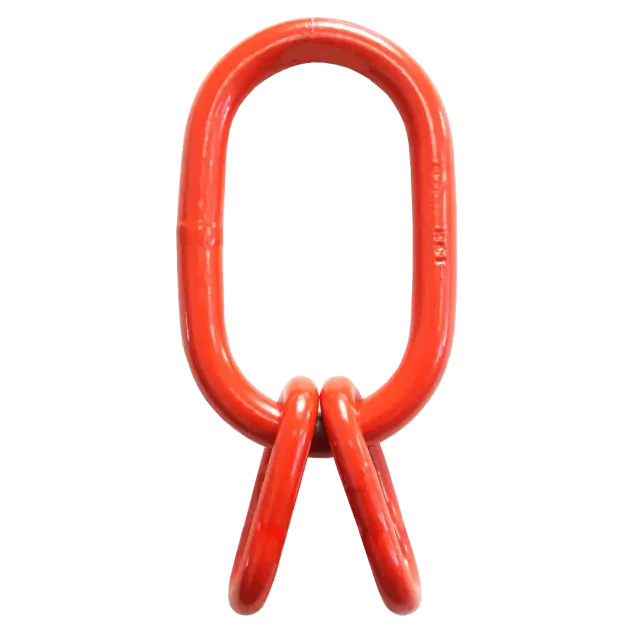

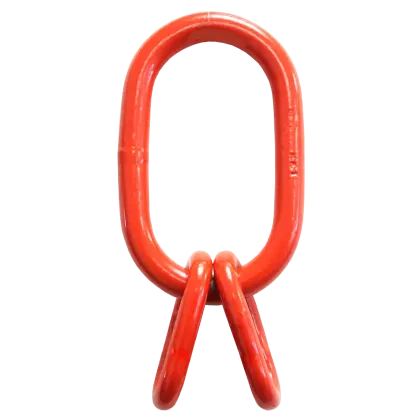

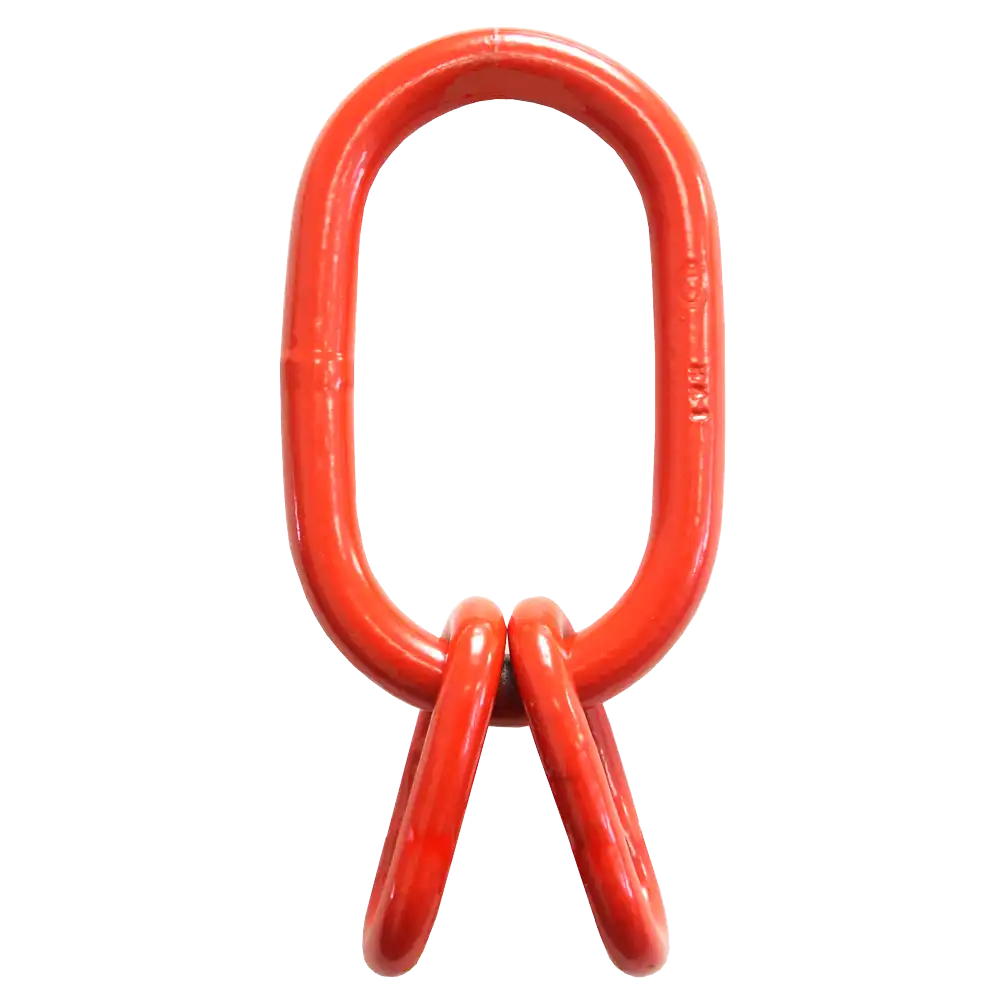

Aufhängeglied für Drahtseile Typ ODST
- für 3-/4-Strang Anschlagseile und Gurtgehänge
- Seile 8 - 28 mm
- Tragfähigkeit 2000 - 18000 kg
- mit besonders großen Zwischengliedern
- legiert und vergütet
- pulverbeschichtet
Zurück zu: GK 8
Abmessungen [mm]:
Artikel | für Kette 3-4 Str. mm | Tragfähigkeit kg | L1 | L2 | B1 | B2 | D1 | D2 | b max. | Gewicht kg |
ODST02 | 8 | 2000 | 110 | 110 | 60 | 60 | 16 | 16 | 50 | 1,5 |
ODST03 | 10 | 3000 | 135 | 110 | 75 | 60 | 18 | 16 | 60 | 1,8 |
ODST04 | 12 | 4000 | 160 | 135 | 90 | 75 | 22 | 18 | 70 | 3,2 |
ODST05 | 14 | 5000 | 160 | 135 | 90 | 75 | 22 | 18 | 70 | 3,2 |
ODST06 | 16 | 6000 | 180 | 160 | 100 | 90 | 26 | 22 | 75 | 5,4 |
ODST08 | 18 | 8000 | 180 | 160 | 100 | 90 | 26 | 22 | 75 | 5,4 |
ODST10 | 20 | 10000 | 200 | 180 | 110 | 100 | 32 | 26 | 85 | 8,3 |
ODST125 | 22 | 12500 | 260 | 260 | 140 | 140 | 36 | 36 | 110 | 19 |
ODST15 | 24 / 26 | 15000 | 300 | 300 | 160 | 160 | 40 | 40 | 125 | 27 |
ODST18 | 28 | 18000 | 340 | 260 | 180 | 140 | 45 | 36 | 135 | 25,6 |
