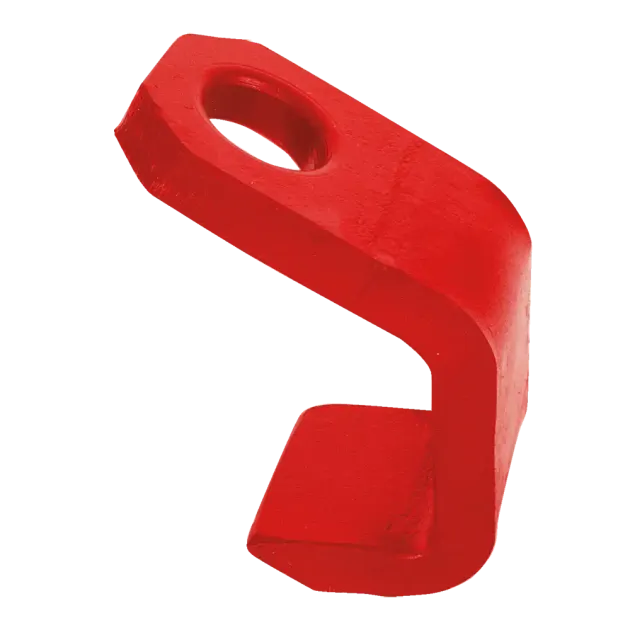

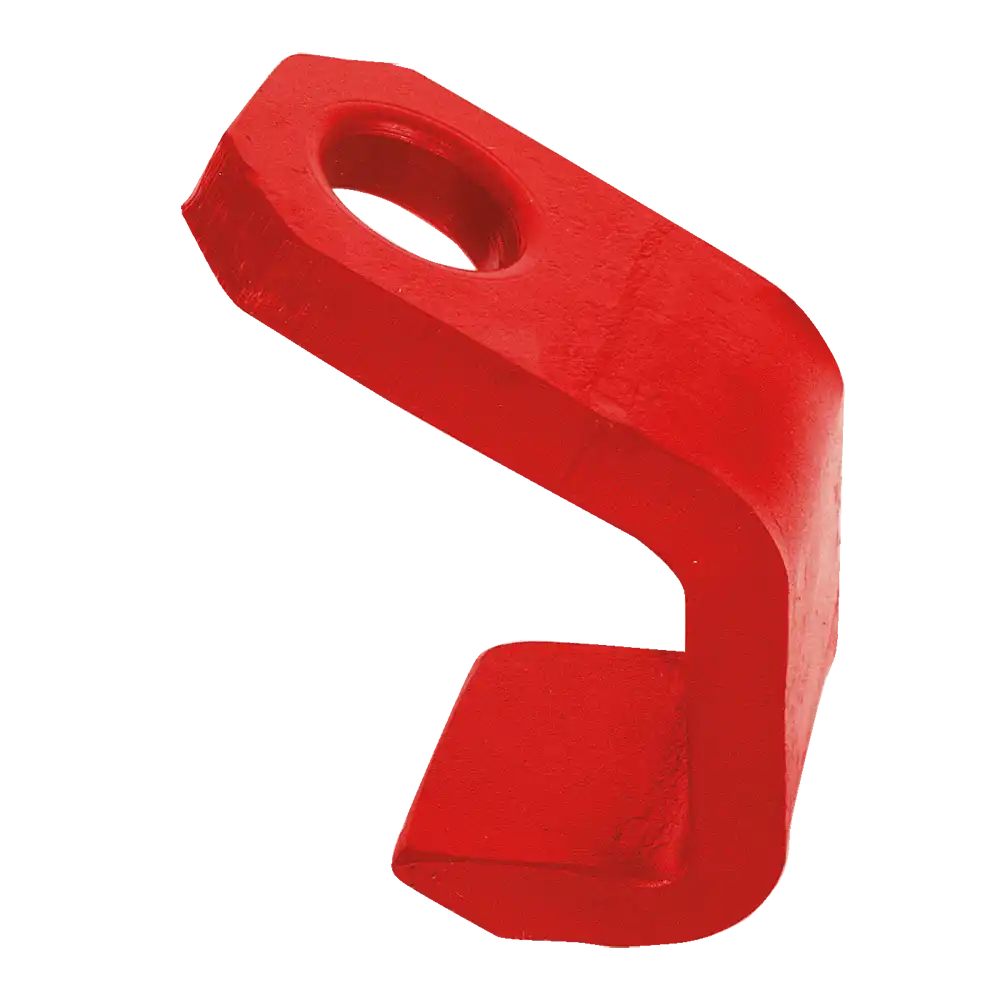

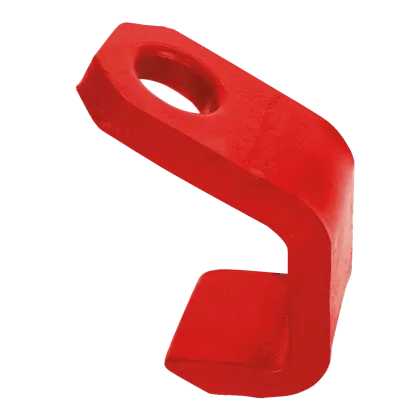

Plattenhaken Typ PH
- Tragfähigkeit 2500 - 19000 kg
- Neigungswinkel 30 Grad
- hochfest
- Sicherheitsfaktor 4
- legiert und vergütet
Abmessungen [mm]:
Artikel | für Kette mm | Tragfähigkeit* kg | A | B | C | D | E | F | T | W° | Gewicht kg |
PH28 | 7 / 8 | 2500 | 55 | 80 | 40 | 28 | 25 | 50 | 18 | 45° | 1,12 |
PH37 | 10 | 4000 | 65 | 100 | 58 | 38 | 35 | 70 | 20 | 45° | 3 |
PH50 | 13 | 6700 | 90 | 130 | 63 | 40 | 40 | 80 | 26 | 45° | 5,9 |
PH62 | 16 | 10000 | 110 | 160 | 85 | 50 | 50 | 100 | 33 | 45° | 10,8 |
PH75 | 19 / 20 | 16000 | 130 | 185 | 95 | 60 | 60 | 120 | 40 | 45° | 17,2 |
PH87 | 22 | 19000 | 150 | 220 | 115 | 75 | 70 | 140 | 50 | 45° | 31,3 |
* bei Neigungswinkel 15-30°
